Устройство для формования раструбных труб из бетонных смесей

Устройство для формования раструбных труб из бетонных смесей

Иллюстрации

Показать все

Реферат



Союз Советских

Социапистических

Республик

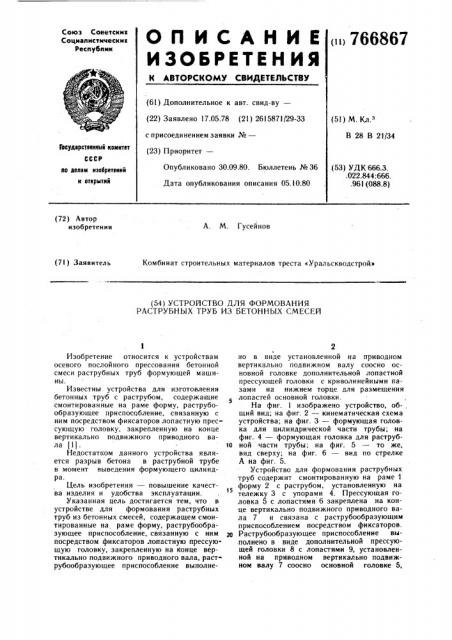

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii766867 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.05.78 (21) 261587! 29-33 с присоединением заявки №вЂ” (23) Приоритет— (5!) М. Кл.

В 28 В 21/34

ГЮС7дарстаеннмй комнтет

СССР

Опубликовано 30.09.80. Бюллетень № 36.(53) УДК 666.3..022.844:666..961 (088.8) II0 делам нзобретений н ютнрытнй

Дата опубликования описания 05.10.80 (72) Автор изобретения

А. М. Гусейнов (71) Заявитель

Комбинат строительных материалов треста «Уральскводстрой» (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ

РАСТРУБНЫХ ТРУБ ИЗ БЕТОННЫХ СМЕСЕИ

Изобретение относится к устройствам осевого послойного прессования бетонной смеси раструбных труб формующей машины.

Известны устройства для изготовления бетонных труб с раструбом, содержащие смонтированные на раме форму, раструбообразующее приспособление, связанную с ним посредством фиксаторов лопастную прессующую головку, закрепленную на конце вертикально подвижного приводного вала (1(.

Недостатком данного устройства является разрыв бетона в раструбной трубе в момент выведения формующего цилиндра.

Цель изобретения — повышение качества изделия и удобства эксплуатации.

Указанная цель достигается тем, что в устройстве для формования раструбных труб из бетонных смесей, содержащем смонтированные на раме форму, раструбообразующее приспособление, связанную с ним посредством фиксаторов лопастную прессующую головку, закрепленную на конце Вертикально подвижного приводного вала, раст" рубообразующее приспособление выполне2 но в виде установленной На приводном вертикально подвижном валу соосно основной головке дополнительной лопастной прессующей головки с криволинейными пазами на нижнем торце для размещения лопастей основной головки.

На фиг. 1 изображено устройство, об-, щий вид; на фиг. 2 — кинематическая схема устройства; на фиг. 3 — формующая головка для цилиндрической части трубы; на фиг. 4 — формующая головка для раструбтo ной части трубы; на фиг. 5 — то же, вид сверху; на фиг. 6 — вид о стрелке

А на фиг. 5.

Устройство для формования раструбных труб содержит смонтированную на раме 1 форму 2 с раструбом, установленную на тележку 3 с упорами 4. Прессующая головка 5 с лопастями 6 закреплена на конце вертикально подвижного приводного вала 7 и связана с раструбообразующим приспособлением посредством фиксаторов.

2о Раструбообразующее приспособление выполнено в виде дополнительной прессующей головки 8 с лопастями 9, установленной на приводном вертикально подвижном валу 7 соосно основной головке 5, T6686?

3 с криволинейными пазами 10 на нижнем торце дополнительной головки 8 для раз-мещения лопастей 6 основной головки 5.

Работает описанное устройство следующим образом.

На тележку 3, имеющую в центре отверстие 11 для. прохода прессующей головки 5 устанавливается форма 2 раструбом вверх.

Тележка 3 с установленной формой 2 закатывается внутрь рамы 1 и фиксируется там- откидными упорами 4.

После этого в форму 2 вводится прессующая головка 5 до упора лопастей 6 в края отверстия 11 тележки 3, а дополнительная головка 8 остается в раструб- .. ной части формы 2. Включается привод вращения прессующей головки 5 и подается бетонная смесь. Голонка 5 производит формование цилиндрической части трубы лопастями 6 в пространстве между вертикально стоящей формой 2 и наружным диаметром прессующей головки 5. Вращение головки 5 осуществляет привод 12.

Вращение передается основной прессующей головке 5 валом 7 от двигателя через пару конических шестерен.

Перемещение основной головки 5 осуществляется устройством 13 для перемещения, которое при помощи лебедки с приводом через трособлочную систему производит поднятие и опускание головок при холостых ходах. Регулировка давления головок на бетонную смесь осуществляется с помощью грузов 14 и 15. Рабочие перемещения прессующих головок происходят самопроизвольно за счет опи4 рання лопастей 6 и 9 на бетон отформованной части трубы, на верхнем участке отформованной цилиндрической части трубы. Лопасти 6 основной головки 5 на ходу входят в криволинейные пазы 10

S головки 5. Основная и дополнительная головки сцепляются в один формующий блок. После этого две головки начинают работать как одна целая конструкция, формуя оставшуюся цилиндрическую часть трубы лсятастями 6 и раструбную часть трубы щ лопастями 9. формула изобретения

Устройство для формования раструбных труб из бетонных смесей, содержащее смонтированные на раме форму, раструбообразующее приспособление, связанную с ним посредством фиксаторов лопастную прессующую головку, закрепленную на конце

zo вертикально подвижного приводного вала, отличающееся тем, что, с целью повышения качества изделия и удобства эксплуатации, раструбообразующее приспособление выполненно в виде установленной на приводном вертикально подвижном

25 валу соосно основной головке дополнительной лопастной прессующей головки с криволинейными пазами на нижнем торце для размещения лопастей основной головки.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 204214, кл. В 28 В 21/34, 1966.
