Реферат

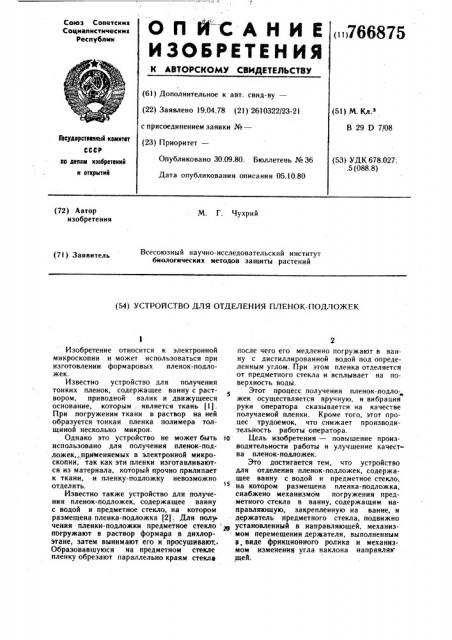

ОП МсАн И К

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву— (22) Заявлено 19.04.78 (21) 2610322/23-21 (51» / 1 Кл з с присоединением заявки №вЂ” (23) Приоритет—

В 29 D 7/08

Гвсударстввилый квмитет (53) УДК 678.02?:.5 (088.8) Опубликовано 30.09.80. Бюллетень № 36

Дата опубликования описания 05.10.80

IIo делам извбретеиий и открытий (72) Автор изобретения

М. Г. Чухрнй

Всесоюзный научно-исследовательский институт биологических методов защиты растений (71) Заявитель (54) УСТРОИСТВО ДЛЯ ОТДЕЛЕНИЯ ПЛЕНОК-ПОДЛОЖЕК

Изобретение относится к электронной микроскопии и может использоваться при изготовлении формаровых пленок-подложек.

Известно устройство для получения тонких пленок, содержащее ванну с раствором, приводной валик и движущееся основание, которым . является ткань 11).

При погружении ткани в раствор на ней образуется тонкая пленка полимера толщиной несколько микрон.

Однако это устройство не может быть использовано для получения пленок-подложек„,применяемых в электронной микроскопии, так как эти пленки изготавливаются из материала, который прочно прилипает к ткани, и пленку-подложку невозможно отделить.

Известно также устройство для получения пленок-подложек, содержащее ванну с водой и предметное стекло, на котором размещена пленка-подложка 12). Для полу чения пленки-подложки предметное стекло пЬгружают в раствор форматна в дихлорэтане, затем вынимают его и просушивают..

Образовавшуюся на предметном стекле пленку обрезают параллельно краям стекле после чего его медленно погружают в ванну с дистиллированной водой под определенным углом. При этом пленка отделяется от предметного стекла и всплывает на поверхность воды.

Этот процесс получения пленок-подло-„ жек осуществляется вручную, и вибрация руки оператора сказывается на качестве получаемой пленки. Кроме того, этот процес трудоемок, что снижает производительность работы оператора.

1о Цель изобретения — повышение производительности работы и улучшение качества пленок-подложек.

Это достигается тем, что устройство для отделения пленок-подложек, содержащее ванну с водой и предметное стекло, на котором размещена пленка-подложка, снабжено механизмом погружения предметного стекла в ванну, содержащим направляющую, закрепленную на ванне, и держатель предметного стекла, подвижно

© установленный в . направляющей, механизмом перемещения держателя, выполненным у. виде фрикциониого ролика и механизмом изменения угла наклона направляю щей, 766875

A -4 нФернупю

Составитель Г. Падучии

Редактор Е. Караулова Техред К. 1Цуфрич Корректор Н, Стен

Заказ 7103/12 Тираж 735 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий

1 И035, Москва, Ж вЂ” 35, Раушская наб„д. 4/5 .

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез А — А на фиг, Устройство содержит ванну 1 с водой, на стенке которой закреплен механизм погружения предметного стекла 2 в ванну, содержащий направляющую 3 и держатель 4. Для перемещении держателя 4 служит. механизм, состоящий из фрикционного ролика 5 с ручкой 6, установленных иа направляющей 3. Для изменения угла наклона направляющей служит механизм 7, 4в с помощью которого направляющая 3 связана с ванной 1.

Устройство работает следующим образом.

Предметное стекло 2 с высушенной пленкой-подложкой закрепляют в держателе 4, после чего вращением ручки. 6 предметное стекло плавно погружают в ванну. При этом пленка-подложка отделяется от предметного стекла и всплывает иа поверхность воды. 26

Формула изобретения

Устройство для отделения плевой-пс>дложек, содержащее ванну с водой и пред метное стекло, на котором размещена пленка-подложка, отличающееся тем, что, с целью повышения производительности работы и улучшения качества пленок-подложек, оно снабжено механизмом погружения предметного стекла в ванну, содержащим направляющую, закрепленную на ванне, и держатель предметного стекла, подвижно установленный в направляющей, механизмом перемещения держателя, выполненным в виде фрикционного ролика и механизмом изменения угла наклона направляющей, Источники информации, принятые во внимание при экспертизе

1. Патент Англии № 1391525, кл. В 5 В, 23. 04. 75.

2. Киселев H. А. Электронная микроскопия биологических молекул. М., «Наука», 1965 (прототип) .
