Стеклопакет и способ его изготовления
Иллюстрации
Показать всеРеферат

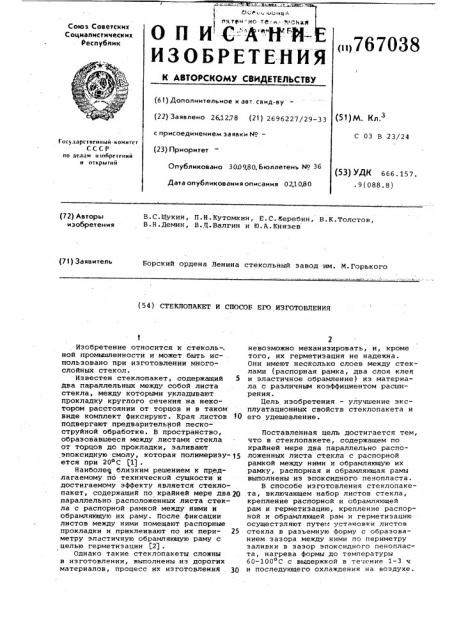

О П И С А "kf ÈИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик о|1767038
К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву-— (22) Заявлено 261278 (21) 2696227/29-33 с присоединением заявки HP— (23) Приоритет
Опубликовано 300980, Бюллетень М9 36
Дата опубликования описания 02,1080 (51)М. Кл.з
С 03 В 23/24
ГосударствеHHblH комитет
СССР ло лелям кюбреTpHHH к огкрнгкй (53) УДК 666. 157..9(088.8) В.С.Щукин, П.Н.Кутомкин, E.Ñ.Æåðåáèí, В.К.Толстов, В.Н.Демин, В.,q.Валгин и Ю.А.Князев (72) Авторы изобретения
Борский ордена Ленина стекольный завод им. М.Горького (71) Заявитель (54) СТЕКЛОПАКЕТ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ
Изобретение относится к стеколь-, ной промышленности и может быть использовано при изготовлении многослойных стекол.
Известен стеклопакет, содержащий 5 два параллельных между собой листа стекла, между которыми укладывают прокладку круглого сечения на некотором расстоянии от торцов и в таком виде комплект фиксируют. Края листов 10 подвергают предварительной пескоструйной обработке. В пространство, образовавшееся между листами стекла от торцов до прокладки, заливают эпоксидную смолу, которая полимеризу- 15 ется при 20оС $1) .
Наиболее близким решением к предлагаемому по технической сущности и достигаемому эффекту является стеклопакет, содержащий по крайней мере два 2О параллельно расположенных листа стекла с распорной рамкой между ними и обрамляющую их раму. После фиксации листов между ними помещают распорные прокладки и приклеивают по их пери- 25 метру эластичную обрамляющую раму с целью герметиэацни (2) .
Однако такие стеклопакеты сложны в изготовлении, выполнены из дорогих материалов, процесс их изготовления 3р
2 невозможно механизировать, и, кроме того, их герметизация не надежна.
Они имеют несколько слоев между стеклами (распорная рамка, два слоя клея и эластичное обрамление) иэ материала с различным коэффициентом расширения.
Цель изобретения — улучшение эксплуатационных свойств стеклопакета и его удешевление.
Поставленная цель достигается тем, что в стеклопакете, содержащем по крайней мере два параллельно расположенных листа стекла с распорной рамкой между ними и обрамляющую их рамку, распорная и обрамляющая рамы выполнены из эпоксидного пенопласта.
В способе изготовления стеклопакета, включающем набор листов стекла, крепление распорной и обрамляющей рам и герметизацию, крепление распорной и обрамляющей рам и герметизацию осуществляют путем установки листов стекла в разъемную форму с образованием зазора между ними по периметру заливки в зазор эпоксидного пенопласта, нагрева формы до темгтературы
60-100 С с выдержкой в течение 1-3 ч и последующего охлаждения на воздухе.,767038
Составитель В. Юдина
Техред М, Рейвес
Корректор О Билак
Редактор С.Тимохина
Заказ 6967/8 Тираж 528 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, Ул. Проектная, 4
На чертеже схематически показан предлагаемый стеклопакет, вид в плане., Стеклопакет состоит из двух па раллельно расположенных относительно друг друга листов 1 стекла, между которйми расположена распорная рамка 2 из эпоксидного пенопласта, заполненная,силикагелем 3. Стеклопакет включает также и обрамляющую раму 4, выполненную"йз эпоксидного пенопласта.
Предлагаемый способ изготовлевия стеклопакета осуществляют следующим I образом.
Набор листов 1 стекла с зазором между ними помещают в разъемную форму 5 так, чтобы по периметру между формой и стеклами образовался зазор, по ширине равный толщине обрамляющей рамы.
Затем заполняют зазор в форме через ее заливочное отверстие 6 эпоксидным пенопластом, получаемым на залйвочной машине по методу литья жидкой пены и нагревают ее в печи до
60-100ОС. Через 1-3 ч извлекают из печи и охлаждают на воздухе.
Отверженный пенопласт образует обрамляющую раму и распорную рамку, надежно закрепляя ее между листами стекла. Распорная рамка выступает и как герметизирующий слой, надежно изолируя полость стеклопакета от внешней среды.
Использование предложенного стеклопакета обеспечивает механизацию процесса герметизации его за одну операцию; получение из одного материала герметизирующего слоя и обрам ляющей рамы, что ведет к уменьшению количества слоев в стеклопакете иэ материалов с различным коэффициентом линейного расширения, а это повышает эксплуатационные свойства предлагаемого стеклопакета и удешевляет материал герметизирующего слоя и обрамляющей рамы.
Формула изобретения
Ф
Я 1. Стеклопакет, содержащий по крайней мере два параллельно расположенных листа стекла с распорной рамкой между ними и обрамляющую их раму, отличающийся тем, что, с целью улучшения эксплуатационных свойств стеклопакета и его удешевление, распорная и обрамляющая рамы выполнены из эпоксидного пенопласта.
2. Способ изготовления стеклопакета по п.1, включающий набор листов стекла, крепление распорной и обрамляющих рам и герметизацию, о т л и— ч а ю шийся тем, что крепление распорной и обрамляющей рам и герметизацию осуществляют путем установки
25 листов стекла в разъемную форму с образованием зазора между ними по периметру заливки в зазор эпоксидного пенбпласта, нагрева формы до температуры 60-100 С с выдержкой в те3О чение 1-3 ч и последующего охлаждения на воздухе.
Источники информации, принятые во внимание при экспертизе
1. Патент СшА Р 3531346, 35 кл. 156-107, опублик. 1970.
2. Авторское свидетельство СССР
9 259331 кл. С 03 В 23/24, 1962.
