Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

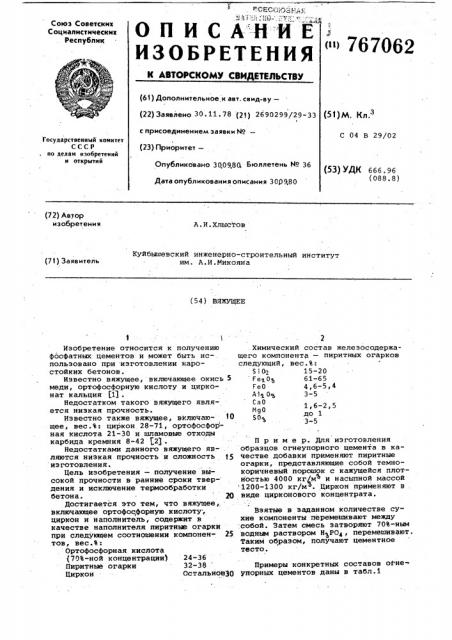

<"> 767062

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, саид-ву— (22) Заявлено 30 ° 11 ° 78 (23) 2690299/29-33 (51)М. Кл.

1 с присоединением заявки ¹â€” (23) Приоритет—

С 04 В 29/02

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 3009,80, Бюллетень Мо 36

Дата опубликования описания 309980 (53) УДК 666. 96 (088.8) (72) Автор изобретения

A.È.Õëûñòîâ

Куйбышевский инженерно-строительный институт им. A.И.Микояна (71) Заявитель (54) ВЯЖУЩЕЕ

Примеры конкретных составов огне упорных цементов даны в табл.1

Изобретение относится к получению фосфатных цементов и может быть ис-. пользовано при изготовлении жаростойких бетонов.

Известно вяжущее, включающее окись 5 меди, ортофосфорную кислоту и цирконат кальция f1) .

Недостатком такого вяжущего является низкая прочность.

Известно также вяжущее, включаю- 10 щее, вес.%| циркон 28-71, ортофосфор ная кислота 21-30 и шламовые отходы карбида кремния 8-42 521 .

Недостатками данного вяжущего яв- . ляются низкая прочность и сложность т5 изготовления.

Цель изобретения — получение высокой прочности в ранние сроки твердения и исключение термообработки бетона. 20

Достигается это тем, что вяжущее, включающее ортофосфорную кислоту, циркон и наполнитель, содержит в качестве наполнителя пиритные огарки при следующем соотношении компонен- 25 тов, вес.Ъ:

Ортофосфорная кислота (70%-ной концентрации) 24-36

Пиритные огарки 32-38

Циркон Остальное30

Химический состав железосодержащего компонента — пиритных огарков следующий, вес.Ъ:

Si0 15-20 Fey 0 61-65

Fe0 4,6-5,4

А) 0% 3-5

1,6-2,5 до 1

И90

3-5

Пример. Для изготовления образцов огнеупорного цемента в качестве добавки применяют пиритные огарки, представляющие собой темнокоричневый порошок с кажущейся плотностью 4000 кг мо и насыпной массой 1200-1300 кг/мо. Циркон применяют в . виде цирконового концентрата.

Взятые в заданном количестве сухие компоненты перемешивают между собой. Затем смесь затворяют 70%-ным водным раствором Н РО4, перемешивают.

Таким образом, получают цементное тесто, 767062

Таблица 1

32 35 38

32 . 35 38

Циркон

Пиритные огарки

Ортофосфорная кислота 70%-ной концентрации) 36 30 24 а б л и ц а 2

Физико-механические свойства огнеупорного цемента

1 Начало

1-40

Конец

2-50 40

Выше

76 105 220 360 410 36 1600

Начало

1-30

Конец

2-30

78 110 .230 395 420 40 То же

3 Начало

1-20

Конец

2-20 38

70 96 . 210 350 405 35

Сроки схватывания цементного тес- та определяли на приборе Вика. Для определения прочности при сжатии формовали образцы-кубы 2 2 2 см, которые выдерживали на воздухе и течение 1-28 суток.

Испытания на термостойкость проводили согласно "Инструкции по техноКак видно из табл.2, фосфатное вяжущее на основе циркона, пиритных огарков и ортофосфорной кислоты способно твердеть в воздушных условиях, Сроки схватывания вяжущего близки к срокам схватывания гидравлических вяжущих.

Таким образом, в результате введе= = . ния пиритных огарков в смесь на основе циркона и ортофосфорной кислоты вяжущее приобретает способность самопроизвольно твердеть в воздушных услогии приготовления и применению >к ростойких бетонов" СН-156-67 методом водных теплосмен в режиме 20800-20оC. Огнеупорность цемента определяли согласно ГОСТ 4060-69.

Результатй испытаний приведены в табл.2 ловиях, приобретая в суточном BospBG те прочность, достаточную для распа-. лубки, транспортировки и монтажа из-, делий на основе предлагаемого вяжущего. В данном случае технология изго товления изделий из бетона на основд

®© описываемого фосфатного вяжущего упрощается, так как исключается тер- . мообработка. Термообработку иэделий можно проводить непосредственно в смонтированном-виде в тепловом агре-г

65 гате.

767062

Пиритные огарки

Циркон

32-38

ОстальноЕ

Составитель О.Моторина

:Редактор Т.Кузьмина Техред М.Коштура Корректор Н. Стец 4В««««МАМ «а «««М ы««Ы».—

Заказ 7125/19 . Жирам 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий. 113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная,4

Формула изобретения

Вяжущее, включающее ортофосфорнув кислоту, циркон, и наполнитель, о т » л и ч а ю щ е е с я тем, что, с целью получения высокой прочности в ранние сроки твердения и исключения термообработки бетона, оно содержит . в качестве нацолнителя пиритные огауки при следующем соотношении компонентов, вес.%:

Ортофосфорная кислота (70%-ной концентрации ) 24-36

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 381636, кл. С 04 В 19/00, 17ь71..

2. Авторское свидетельство СССР

Р 540840, кл. С 04 В 29/02, 1975
