Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

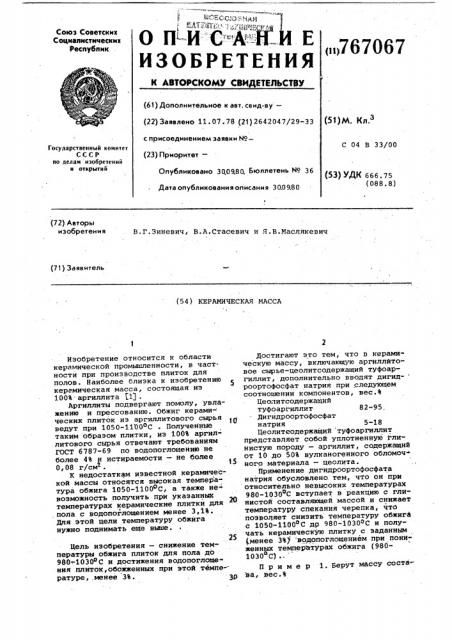

тй" ..-. СО, 3.=- НАй

"=И C À" - ЙО П

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (n>767067

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, сеид-ву — (22) Заявлено 11. 07. 78 (21) 2642047/29-33 (51)М. Кл.з с присоединением заявки МС 04 В 33/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 300980, Бюллетень Мо 36 (53) УДК 666.75 (088. 8) Дата опубликования описания 300980 (72) Авторы изобретения

В.Г.Зиневич, В.А.Стасевич и Я.В.Маслякевич (71) Заявитель (54) КЕРАМИЧЕСКАЯ МАССА

Изобретение относится к области керамической промышленности, в частности при производстве плиток для полов. Наиболее близка к изобретению керамическая масса, состоящая из

100% аргиллита f1) .

Аргиллиты подвергают помолу, увлажению и прессованию. Обжиг керами- ческих плиток из аргиллитового сырья ведут при 1050-1100оC . Полученные таким образом плитки, из 100% аргиллитового сырья отвечают требованиям

ГОСТ 6787-69 по водопоглощению не более 4% и истираемости — не более

О, 08 г/см .

К недостаткам известной керамической массы относятся высокая температура обжига 1050-1100 С, а также не- возможность получить при указанных температурах керамические плитки для пола с водопоглощением менее 3,1в.

Для этой цели температуру обжига нужно поднимать еще выше.

Цель изобретения — снижение температуры обжига плиток для пола до

980-1030 С и достижения водопоглоще" ния плиток, обожженных при этой температуре, менее 3%. 30

Достигают это тем, что в керамическую массу, включающую аргиллйтовое сырье-цеолитсодержащий туфоаргиллит, дополнительно вводят дигид- роортофосфат натрия при,следующем соотношении компонентов, вес.Ф

Цеолитсодержащий туфоаргиллит 82-95.

Дигидроортофосфат натрия 5-18

Цеолитеодержащий туфоаргиллит представляет собой уплотненную гли" нистую породу — аргиллит, содержащий от 10 до 50% вулканогенного обломоч ного материала — цеолита.

Применение дигидроортофосфата натрия обусловлено. тем, что он при относительно невысоких температурах

980-1030 С вступает в реакцию с глинистой составляющей массой и снижает температуру спекания черепка, что позволяет снизить температуру обжига с 1050-1100оС др 980-1030оС и получать керамическую плитку с заданным (менее 3%) водопоглощением при пониженных температурах обжига (9801030 С) ..

Пример 1. Берут массу соста ва, вес.а

767067

18

2 . Берут массу, сощий

89

Водопоглощение, Ъ 1,6 2,0

2,5 3,1

Составитель Л.Гостева

Редактор A.ñîëîâüåâà техред т.маточка корректор н. стец

"--.— - — -.йМ»мЪ»

Заказ 7125/19 Тираж 671 Подписное

ВНИИПИ ГосударСтвенйогО комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб;, д.4/5

» °

Филиал ППП "Патент", r.Óæãîðîä, ул. Проектная, 4

Цеолитсодержащий туфоаргиллит 82

Дйгидроортофосфат натрия

"Пример става, вес.Ъ

Цеолитсодержа туфоаргиллит

Дигидроортофосфат натрия .11

Пример 3. Берут массу, состава, вес.Ъ 30

Цеолитс одержащий туфоаргиллит 95

Дигидроортофосфат натрия - . 5

Цеолитсодержащий туфоаргиллит,под- 1$ вергают помолу и увлажняют ЗЗВ-ным раствором дигидроортофосфата натрия до формовочной влажности 7-9%. Иэ массы формуют плитки размером 100 4 100х10 мм при максимальном давлении 180-200 кгс/см Плитки сушат, а затем обжигают при 980-1030 С.После обжига плитки подвергают испытанию на.водопоглощение и истираемость.

Результаты испытаний приведены в таблице.

Как видно из таблицы, использование керамической массы приведенного

" состава позволяет снизить температуру обжига на 70ОС и получать плитки с водопоглощением менее 3%. 30

Гемпература 980- 980- 980- 1050обжига >С 1030 1030 1030 1100

Истираемость, г/см 0 040 0,041 0,045 0,06

Формула изобретения

Керамическая масса, преимущественно для изготовления плиток для пола, включающая цеолитсодержащий туфоар гиллит, отличающаяся тем, что, с целью снижения температуры обжига и.водопоглощения, она дополнительно содержит дигидроортофосфат натрия при следующем соотношении компонентов, вес.В

Цеолитсодержащий туфоаргиллит 82-95

Дигидроортофосфат натрия 5-18

Источники информации, принятые во внимание при экспертизе

1. Серия Керамическая промышленность, Реферативная информация

ВНИИЭСМ, М., 1976, Р 5, с.27.
