М 76724

СССР

Класс 21с, 28ез

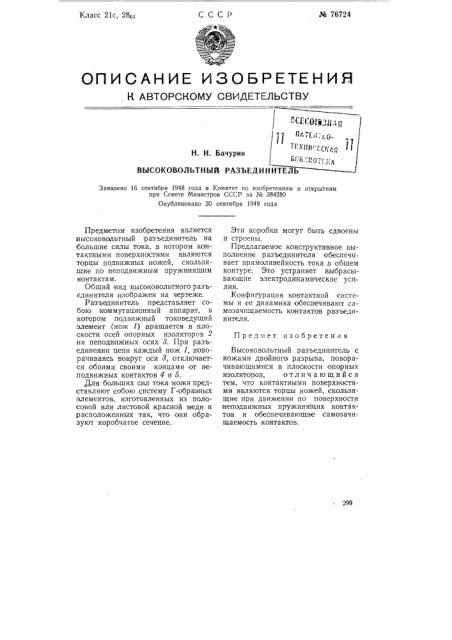

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. И. Бачурин

JÓ0 ÷ г

ВЫСОКОВОЛЬТНЫЙ РАЗЪЕДИНИТЕЛЬ

Заявлено 16 сентября 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 384280

Опубликовано 30 сентября 1949 года

Предмет изобретения

Предмето м изобретения является высоковольтный разъединитель на большие силы тока, в котором контактными поверхностями являются торцы подвижных ножей, скользящие по неподвижным пружинящим контактам.

Общий вид высоковольтного разьединителя изображен на чертеже.

Разъединитель представляет собою коммутационный аппарат, в котором подвижный токоведущий элемент (нож 1) вращается в плоскости осей опорных изоляторов 2 на неподвижных осях 8. При разьединении цепи каждый нож 1, поворачиваясь вокруг оси 8, отключается обоими своими концами от не.подвижных контактов 4 и 5.

Для больших сил тока ножи представляют собою систему Г-образных элементов, изтотовленных из пoJIoсовой или листовой красной меди и расположенных так, что они образуют коробчатое сечение.

Эти коробки могут быть сдвоены и строены.

Предлагаемое конструктивное выполнение разъединителя обеспечивает прямолинейность тока в общем контуре. Это устраняет выбрасывающие электродинамические усилия.

Конфигурация контактной системы и ее динамика обеспечивают самозачпщаемость контактов разъединителя.

Высоковольтный разъединитель с ножами двойного, разрыва, поворачивающимися в плоскости опорных изоляторов, отл и ч а ю шийся тем, что контактными поверхностями являются торцы ножей, скользящие при движении по поверхности неподвижных пружинящих контактов и обеспечивающие самозачищаемость,контактов.
