Реферат

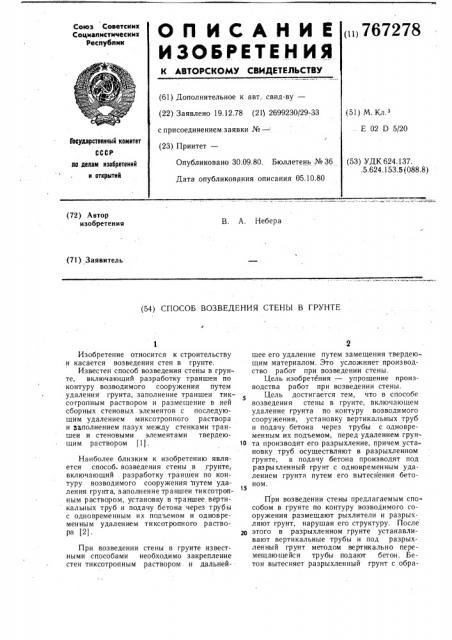

„„767278

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 19.12.78 (211 2699230/29-33 с присоединением заявки № —: (23) Приитет— (51) Я. Кл.з

Е 02 D 5/20

Гасударственный комитет

СССР (53) УДК 624.137. .5.624.153. 5 (088.8) Опубликовано 30.09.80. Бюллетень № 36

Дата опубликования описания 05.10.80 по делам изобретений и открытий (72) Автор изобретения

В. А. Небера (71) Заявитель (54) СПОСОБ ВОЗВЕДЕНИЯ СТЕНЫ В ГРУНТЕ ра (2).

Изобретение относится к строительству и касается возведения стен в грунте.

Известен способ возведения стены в грунте, включающий разработку траншеи по контуру возводимого сооружения путем удаления грунта, заполнение траншеи тиксотропным раствором и размещение в ней сборных стеновых элементов с последующим удалением миксотропного раствора и Заполнением пазух между стенками траншеи и стеновыми элементами твердеющим раствором (1) .

Наиболее близким к изобретению является способ. возведения стены в грунте, включающий . разработку траншеи по контуру возводимого сооружения Ъутем удаления грунта, заполнение траншеи тиксотропным раствором, установку в траншее вертикальных труб и подачу бетона через трубы с одновременным их подъемом и одновременным удалением тиксотропного раствоПри возведении стены в грунте известными способами необходимо закрепление стен тиксотропным раствором и дальнейшее его удаление путем замещения твердеющим материалом. Это усложняет производство работ при возведении стены.

Цель изобретения — упрощение производства работ при возведении стены.

Цель достигается тем, что в способе возведения стены в грунте, включающем удаление грунта по контуру возводимого сооружения, установку вертикальных труб и подачу бетона через трубы с одновременным их подъемом, перед удалением грун10 та производят его разрыхление, причем установку труб осуществляют в разрыхленном грунте, а подачу бетона производят под разрыхленный грунт с одновременным удалением грунта путем его вытеснения бето15

При возведении стены предлагаемым способом в грунте по контуру возводимого сооружения размещают рыхлители и разрыхляют грунт, нарушая его структуру. После щ этого в разрыхленном грунте устанавливают вертикальные трубы и под разрыхленный грунт методом вертикально перемещающейся трубы подают бетон. Бетон вытесняет разрыхленный грунт с обра767278

Формула изобретения

Составитель Г. Гавришук

Релактор }I. Крашшва Тек рел К. Шу фри и Корр екто р Г. Нала ров а

За каз 6<)84/1 2 Тираж 713 Полн исн ое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал Г1ПП «Патент», г. Ужгород, ул. Проектная, 4 зованием при этом в грунте с ненарушенной структурой бетонной стены.

Возведение стены предлагаемым способом позволяет снизить трудоемкость работ и стоимость сооружения.

Способ возведения стены и грунте, включающий удаление грунта по контуру возводимого сооружения, установку верти- 1я кальных труб и подачу бетона через трубы с одновременным их подъемом, отличающийся тем, что, с целью упрощения производства работ при возведении стены, перед удалением грунта производят его разрыхление, причем установку труб осуществляют в разрыхленном грунте, а подачу бетона производят под разрыхленный грунт с одновременным удалением грунта путем вытеснения его бетоном.

Источники информации, принятые во внимание при экспертизе

l. Патент ФРГ № 1784137, кл. Е 02 D 5/20, опублик. 1976.

2. Зубков В. М. и др. Подземные сооружения, возводимые способом стена в грунте. Л., «Стройиздат», 1977, с. 43 — 44.
