Черпаковый двухроторный разрыхлитель

Черпаковый двухроторный разрыхлитель

Иллюстрации

Показать все

Реферат

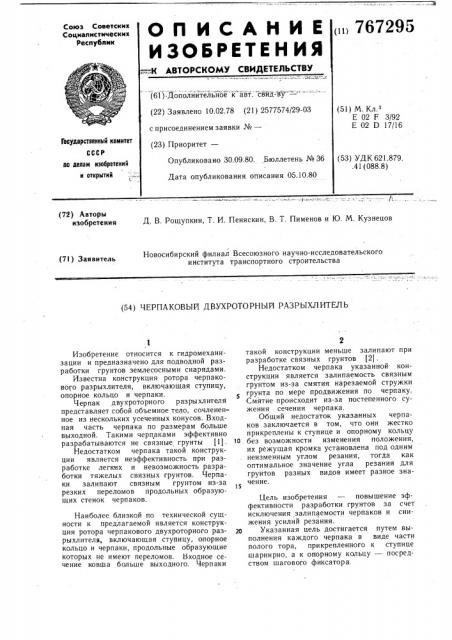

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

=.-;=-.К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (i1) 767295

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. "свид-"ву" =" (51) М,К, Е 02 F 3/92

Е 02 D 17/16 (22) Заявлено 10.02.78 (21) 2577574/29-03 с присоединением заявки №вЂ”

Государственный комитет

СССР (23) Приоритет—

Опубликовано 30.09.80. Бюллетень № 36 (53) УДК 621.879..41 (088.8) оо делам изобретений н открытий

Дата опубликования описания 05.10.80 (72) Авторы изобретения

Д. В. Рощупкин, Т. И. Пеняскин, В. Т. Пименов и Ю. М. Кузнецов

Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (71) Заявитель (54) ЧЕРПАКОВЫЙ ДВУХРОТОРНЫЙ РАЗРЫХЛИТЕЛЬ

Изобретение относится к гидромеханизации и предназначено для подводной разработки грунтов землесосными снарядами.

Известна конструкция ротора черпакового разрыхлителя, включающая ступицу, опорное кольцо и черпаки.

Черпак двухроторного разрыхлителя представляет собой объемное тело, сочлененное из нескольких усеченных конусов. Входная часть черпака по,размерам больше выходной. Такими черпаками эффективно разрабатываются не связные грунты (1) .

Недостатком черпака такой конструкции является неэффективность при разработке легких и невозможность разработки тяжелых связных грунтов. Черпаки залипают связным грунтом из-за резких переломов продольных образующих стенок черпаков.

Наиболее близкой по технической сущности к предлагаемой является конструкция ротора черпакового двухроторного разрыхлителя, включающая ступицу, опорное кольцо и черпаки, продольные образующие которых не имеют переломов. Входное сечение ковша больше выходного. Черпаки такой конструкции меньше залипают при разработке связных грунтов (2) .

Недостатком черпака указанной конструкции является залипаемость связным грунтом из-за смятия нарезаемой стружки грунта по мере продвижения по черпаку.

Смятие происходит из-за постепенного сужения сечения черпака.

Общий недостаток указанных черпаков заключается в том, что они жестко прикреплены к ступице и опорному кольцу

1ц. без возможности изменения положения, их рЕжущая кромка установлена под одним неизменным углом резания, тогда как оптимальное значение угла резания для грунтов разных видов имеет разное зна15 чение.

Цель изобретения — повышение эффективности разработки грунтов за счет исключения залипаемости черпаков и снижения усилий резания.

2о Указанная цель достигается путем выполнения каждого черпака в виде части полого тора, прикрепленного к ступице шарнирно, а к опорному кольцу — посредством шагового фиксатора.

Работа ротора осуществляется следующим образом.

Двухроторный разрыхлитель с вращающимися роторами подводят к грунту, в который врезается ротор. Черпаки нарезают грунт. Стружка грунта, плавно изгибаясь, ползет по образующим ротора и продвигается во внутреннюю полость ротора. 3а счет. взаимодействия с водой, под действием сил тяжести и гидродинамического давления воды стружка при выходе из ковша изламывается на комья.

Комья подхватываются струями воды, под-текающими к всасывающему наконечнику, и уносятся во всасывающую трубу.

Формула изобретения

Черпаковый двухроторный разрыхлитель, включающий ступицу, опорное кольцо и черпаки, отличающийся тем, что, с целью повышения эффективности разработки грунтов за счет исключения залипаемости черпаков и снижения усилий резания, каждый черпак выполнен в виде части полого тора и имеет шаговый фиксатор, при этом черпаки прикреплены к ступице шарнирно, а к опорному кольцу — посредством шагового фиксатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство- СССР № 108155, кл. Е 02 F 3/92, 14.12.57.

2. Альбом конструкций разрыхлителей.

N, «Информэнерго», 1970. с. 83.

767295 з

На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; . на фиг. 2 — то же, вид спереди.

Устройство состоит из ступицы 1, опорного кольца 2, черпаков 3, прикрепленных к ступице 1 с помощью шарнира 4, а к опорному кольцу 2 — посредством шагового фиксатора 5 с отверстиями 6.

Черпаки имеют вид участка полого тора с поперечным сечением радиуса R. У черпаков такой конструкции нет сужения или расширения ни в одном сечении.

Шарнир 4 может быть принят любой конструкции, обеспечивающей поворот черпака в плоскости, параллельной плоскости ступицы 1. На фиг. 1 изображен шарнир 4

-" " в" виде проушин, соедийенных болтом.

Шаговый фиксатор 5 также может быть 1 принят любой конструкции. На фиг. 1 и 2 он изображен в виде участков на опорном кольце и стенке черпака, снабженных отверстиями 6 с резбой, расположенными с равномерным шагом, и скрепляющего болта с резьбой.

Сборка ротора выполняется с учетом конкретных грунтовых условий в забое.

В зависимости от вида грунта в забое определяется оптимальное значение угла реза23 ния. Черпаки устанавливают так, чтобы режущая кромка имела с касательной к острию угол, -равный 9птимальному значению угла резания грунта в забое. Достигается такая установка поворотом черпака 3 вокруг шар- фф нира 4 и закреплением резьбовым болтом в нужном отверстии шагового фиксатора 6. биг <
