Реферат

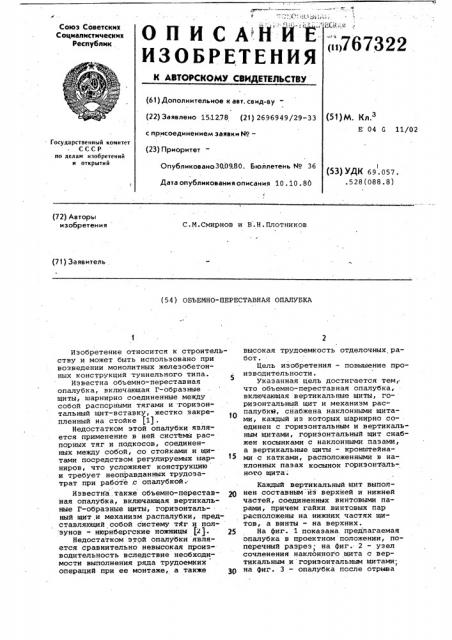

ОПИСАНHE"

ИЗОБРЕТЕНИЯ!

jw(Q (>767322

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 151278 (21) 2696949/29-33 с присоединением заявки ¹â€”

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано3009.80. Бюллетень № 36

Дата опубликования описания 10 . 10 . 80 (53) УДК 69.057. .528(088.8) (72) Авторы изобретения

С.М.Смирнов и В.Н.Плотников (71) Заявитель (54) ОБЪЕМНО-ПЕРЕСТАВНАЯ ОПАЛУБКА высокая трудоемкость отделочных, работ.

Цель изобретения — повышение производительности.

Указанная цель достигается тем; что объемно-переставная опалубка, включающая вертикальные щиты, горизонтальный щит и механизм распалубкй, снабжена наклонными щитами, каждый иэ которых шарнирно соединен с горизонтальным и вертикальным щитами, горизонтальный щит снабжен косынками с наклонными пазами, а вертикальные щиты — кронштейнами с катками, расположенными в наклонных пазах косынок горизонтального щита.

Каждый вертикальный щит выполнен составным йз верхней и нижней частей, соединенных винтовыми парами, причем гайки винтовых пар расположены на нижних частях щитов, а винты — на верхних.

Йа фиг. 1 показана. предлагаемая опалубка в проектном положении, поперечный разрез; на фиг. 2 — узел сочленения наклонного щита с вертикальным и горизонтальным щитами; на фиг. 3 — опалубка после отрыва

Изобретение относится к строительству и может быть использовано при возведении монолитных железобетонных конструкций туннельного типа.

Известна объемно-переставная опалубка, включающая Г-образные щиты, шарнирно соединенные между собой распорными тягами и горизонтальный щит-вставку, жестко закрепленный на стойке (1) .

Недостатком этой опалубки является применение в ней системы распорных тяг и подкосов, соединенных между собой, со стойками и щитами посредством регулируемых иар15 ниров, что усложняет конструкцию и требует неоправданных трудозатрат при работе .с опалубкой;

Известна.также объемно-переставная опалубка, включающая вертикальные Р-образные щиты, горизонтальный щит,и механизм распалубки, представляющий собой систему тяг и пол зунов - нюрнбергские ножницы (2). 25

Недостатком этой опалубки является сравнительно невысокая производительность вследствие необходимости выполнения ряда трудоемких операций при ее монтаже, а также gp (51)М. Кл.

E 04 G 11/02

767322 от. ее бетона, поперечный разрез на фиг. 4 — узел сочленения наклонного щита с вертикальным и горизонтальным щитами после отрыва опалубки от бетона.

Объемно-переставная опалубка состоит иэ горизонтального щита 1 с косынками 2, каждая из которых имеет наклонный паз 3, вертикальных щитов, 4 с кронштейнами 5, на которых установлены катки 6, и наклонных щитов 7. Наклонные щиты 7 с помощью шарниров 8 и 9 соединены с горизонтальным щитом 1 и вертикальными щитами 4. На наклонных щитах 7 выполнены прорези 10, обеспечивающие дополнительную свободу перемещения шарнирам 9. Каждый вертикальный щит 4 по нижнему торцу оборудован отделяемой частью 11, которая с. ïîìoöüþ болтов 12 и гаек 13 соединена с щитом 4.

Механизм распалубки выполнен в виде рычагов 14, ползуна 15 с винто- вым приводом 16 и направляющей 17.

Установка опалубки выполняется при помощи колесных опор 18.

Работа опалубки осуществляется следующим образом.

После набора бетоном монолитной конструкции распалубочной прочности при помощи болтов 12 удаляют отделяемые части 11 вертикальных щитов

4. Затем винтовым приводом 16 перемещают вниз ползун 15. При этом рычаги 14 отрывают щиты 4 от бетонной поверхности монолитных стен. Одновременно верхние кромки щитов 4 давят на нижние кромки наклонных щитов 7, поворачивают их относительно шарниров 8 и перемещают наклонные щиты 7 внутрь опалубки, отрывая x от бетонной поверхности. Горизонтальный щит 1 перемещается вниз при перемещении катков 6 по наклонным пазам 3.

Таким образом уменьшают габариты опалубки и на катковых опорах

18 выкатывают ее из готового туннеля. После чистки и смазки вращением винтового привода 16 приводят опалубку в рабочее положение и выполняют бетонные работы.

Формула изобретения

1. Объемно- переставная опалубка, включающая вертикальные щиты, гори- зонтальный щит и механизм распалубки, о т.л и 4 а ю щ а я с я тем, что, с целью повышения производительности, опалубка:снабжена наклонными щитами, каждый из которых шарЭъ нирно соединен с горизонтальным и вертикальным щитами, горизонтальный щит снабжен косынками с наклонными пазами, а вертикальные щиты — кронштейнами с катками, расположенными в наклонных пазах косынок гориэонтального щита.

2. Опалубка по п. 1, о т л ич а ю щ а я с я тем, что каждый вертикальный щит выполнен составным из верхней и нижней частей, соеди30 неннйх винтовыми парами, причем гайки винтовых пар расположены на нижних частях щитов, а винты — на верхних.

Источники информации, 35 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 442278, кл. Е,04 G 11/02, 1974.

2. Авторское свидетельство СССР

9 542809, кл. Е 01 G 11/02, 1976.

767322

rv

ФиаЗ
