Устройство для ориентировки слепых при ходьбе

Устройство для ориентировки слепых при ходьбе

Иллюстрации

Показать все

Реферат



Класс 21а4, 48,в

30d, 26

Ла 76734

СССР

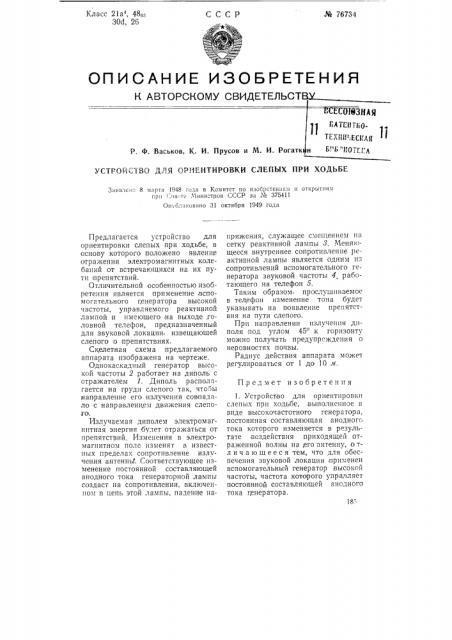

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPC

Р. ф. BRC6KOB>

УСТРОЙСТВО ДЛЯ ОРИЕИТИРОВКИ СЛЕПЫХ ПРИ ХОДЬБЕ

Заявпеио 8 марта 1948 года в Комитет IIO ивосретениям и открытиям пр:< Сов.те- Мини "тров СССР за _#_o 375411

Оп;бп;iêовано 31 октября 1949 года

Предмет изобретения

18.

Предлагается устройство для ориентировки слепых при ходьбе, в основу которого положено явление отражения электромагнитных колебаний от встречающихся на их пути .п р еп ятств и й.

Отличительной осооенностью изобретения является применение .вспомогательного генератора высокой частоты, управляемого реактивной лампой и имеющего .на выходе головной телефон, предназначенный для звуковой локации, извещающей слепого о препятствиях.

Скелетная схема предлагаемого аппарата изображена на чертеже.

Однокаскадный генератор высокой частоты 2 работает,на диполь с отражателем 1. Диполь располагается на груди слепого так, чтобы направление его излучения совпадало с направлением движения слепого.

Излучаемая диполем электромагнитная энергия будет отражаться от препятствий. Изменения в электромагнитном поле изменят в известных пределах сопротивление излучения антенны. Соответствующее изменение постоянной составляющей анодного тока генераторной лампы создаст на сопротивлении, включенном в цепь этой лампы, падение напряжения, служащее смещением па сетку реактивнои лампы 8. Меняющееся внутреннее сопротивление реактивной лампы является одним пз сопротивлений вспомогательного генератора звуковой частоты 4, работающего на телефон 5.

Таким образом, прослушиваемое в телефон изменение тона будет указывать на появление препятствия на пути слепого.

При направлении излучения диполя под углом 45,к горизонту можно получать предупреждения о неровностях .почвы.

Радиус действия аппарата может регулироваться от 1 до 10,я.

1. Устройство для ориентировки слепых при ходьбе,,выполненное в виде высокочастотного генератора, постоянная составляющая анодногг тока которого изменяется в результате воздействия приходящей отраженной волны на,его антенну, отл ич а ю щеес я тем, что для обеспечечия звуковой локации применен вспомогательный генератор, высокой частоты, частота которого управляет постоянной составляющей анодного тока генератора.

М 76734

2, Устройство, выполненное по п. 1, о т л и ч а ю щ е е с я тем, что для управления частотой вспомогательного генератора применена реактив:, чая лампа.

Отв. редактор М. М. Акишии

3. Устройство, выполненное по п. 1, отличающееся тем, что примененный для звуковой локации головной телефон включен на выход вспомогательного генератора.

1>едактор В. Н. Чист >в
