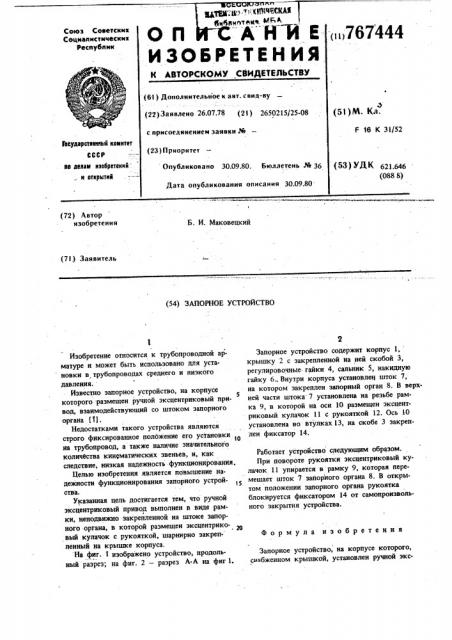

Изобретение относится к трубопроводной арматуре и может быть использовано для уста новки в трубопроводах среднего и низкого давления.

Известно запорное устройство, на корпусе которого размещен ручной эксцентриковый привод, взаимодействующий со штоком запорного органа it).

Недостатками такого устройства являются строго фиксированное положение его установки на трубопровод, а также наличие значительного количества кинематических звеньев, и, как следствие, низкая надежность функционирования

Целью изобретения является повышение надежности функционирования запорного устройства.

Указанная цель достигается тем, что ручной зксцентриковый привод выполнен в виде рамки, неподвижно закрепленной на штоке запорного органа, в которой размещен эксцентриковый кулачок с рукояткой, шарнирно закрепленный на крышке корпуса.

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А-А на фиг 1.

Запорное устройство содержит корпус 1, крышку 2 с закрепленной на ней скобой 3, регулировочные гайки 4, сальник 5, накидную гайку 6.. Внутри корпуса установлец шток 7, на котором закреплен запорный орган 8. В верх5 ней части штока 7 установлена на резьбе рамка 9, в которой на оси 10 размещен эксцентрнковый кулачок 11 с рукояшой 12. Ось 10 установлена во втулках13, на скобе 3 закреплен фиксатор 14.

Работает устройство следующим образом.

При повороте рукоятки эксцентриковый кулачок 11 упирается в рамку 9, которая пере15 мешает шток 7 запорного органа 8. В открытом положении запорного органа рукоятка блокируется фиксатором 14 от самопроизвольного закрытия устройства.

Формула изобретения

Запорное устройство, на корпусе которого, снабженном крышкой, установлен ручной эксцентриковый привод, взаимодейсгвуюший со штоком запорного органа, о т л и ч а ю ш ее с я тем, что, с целью повышения надежности функционирования, ручной эксцентриковый привод выполнен в виде рамки, неподвижно закрепленной иа штоке, в которой размешен

767444 4 эксцентриковый кулачок с рукояткой, шарнирно закрепленной на крышке корпуса.

Источники информации, принятые во внимание при экспертизе

1. Патент США N 2005128, кл. 251 — 51, опублкк. 1935. (Рие. т
