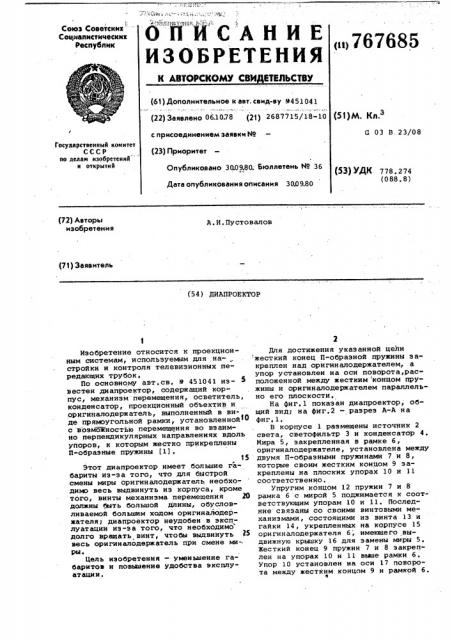

О" П"И С А Н И Е

ИЗОБРЕТЕНИЯ (is) 767685

Союз Советских "

Социалистических

Республик

И АВТОИ:КОМУ СИИ ИТИЛЬСТВУ (61) Дополнительное к ввт. сеид-ву 9451041 (22) Заявлено 06.1078 (21) 2687715/18-10 (51)М. Кл.З

G 03 В 23/08 с присоединением заявки Н4 (23) Приоритет

1 осударственный ком итет

СССР

Ilo делам изобретений и открытий

Опубликовано 30.0980. Бюллетень Йо 36

Дата опубликования описания 3009.80 (53) УДК 778. 274 (088. 8) (72) Авторы изобретения

A.И.Пустовалов (71) Заявитель (54) ДИАПРОЕКТОР

Изобретение относится к проекционным системам, используеьым для настройки и контроля телевизионных передающих трубок.

По основному авт,св. Р 451041 известен диапроектор, содержащий корпус, механизм перемещения, осветитель, конденсатор, проекционный объектив и оригиналодержатель, выполненный в виде прямоугольной рамки, установленной1О с воэможностью перемещения во взаимно перпендикулярных найравлениях вдоль упоров, к которым жестко прикреплены

П-образные пружины (1).

Этот диапроектор имеет большие габариты из-за того, что для быстрой смены миры оригиналодержатель необходимо весь выдвинуть из корпуса, кроме того, винты механизма перемещения 20 должны быть большой длины, обусловливаемой большим ходом оригиналодержателя; диапроектор неудобен в эксплуатации иэ-эа того, что необхОдимо долго вращать винт, чтобы выдвинуть Ю весь оригиналодержатель при смене мн-.

Phl °

Цель изобретения — уменьшение габаритов и повышение удобства эксплуатации.

Для достижения указанной цели жесткий конец П-образной пружины закреплен над оригиналодержателем, а упор установлен на оси поворота,расположенной между жестким концом пружины и оригиналодержателем параллельно его плоскости.

На фиг,1 показан диапроектор, общий вид; н а фиг. 2 — разрез A-А н а фиг, 1.

В корпусе 1 размещены источник 2 света, светофильтр 3 и конденсатор 4.

Мира 5, закрепленная в рамке 6, орнгиналодержателе, установлена между двумя П-образными пружинами 7 и 8, которые своим жестким концом 9 закреплены на плоских упорах 10 и 11 соответственно.

Упругим концом 12 пружин 7 и 8 рамка 6 с мирой 5 поджимается к соответствующим упорам 10 и 11. Последние связаны со своими винтовыми механизмами, состоящими из винта 13 и гайки 14, укрепленных на корпусе 15 оригиналодержателя 6; имекщего выдвижную крышку 16 для замены миры 5.

Жесткий конец 9 пружин 7 и 8 закреплен на упорах 10 и 11 вьане рамки 6.

Упор 10 установлен на оси 17 поворота между жестким концом 9 и рамкой 6.

767685

Формула изобретения

Ось поворота размещена параллельно плоскости рамки 6. Диапроект содержит также преломляющееся, зеркало 18, объектив 19 и телевизионную передающую трубку 20. Диапроектор работает следующим образом.

Источник 2 света равномерно освещает миру 5, изображение которой, отраженное зеркалом 18, проецируется объективом 19 на экран телевизионной передающей трубки 20.

Перемещая миру 5 винтовым механизмом, необходимо, чтобы перекрестие проецировалось в любую точку экрана.

По показаниям других электронных приборов (не показаны) выравнивают разре- шающую .способность телевизионной передающей трубки по всему полю экрана.

При настройке различных электронно-оптических приборов используют большой набор мир, которые нужно 20 быстро заменить беэ разбора проектора. Для этого выдвигают крышку 16 и, вращая за гайку 14, вЫвинчивают упор

10 с закрепленной на ней пружиной 7 до тех пор, пока упор 10 под собст- д венным весом не развернется относительно оси 17. При этом доступ к рам.ке 6 с мирой 5 открыт и ее свободно вынимают.

Таким образом, вследствие того,что Зо жесткий конец П-образной пружины. закреплен выше оригиналодержателя, а упор установлен на оси поворота, расположенной между жестким концом пруМинн и оригиналодержателем параллельно плоскости его, уменьшился ход винтовых механизмов при смене мир, а значит уменьшились габариты винтов, сократилось время съема миры и повысилось удобство эксплуатации диапроектора. Кроме того, уменьшение хода винтовых механизмов и уменьшение габаритов винтов позволило создать более компактную конструкцию диапроектора, так как габариты диапроектора уменьшились на величину, равную размеру оригиналодержателя, поскольку отпала необходимость в полном выдвижении оригиналодержателя для смены миры.

Диапроектор по авт.св. Р 451041, отличающийся тем, что, с ° целью уменьшения габаритов и повьыения удобства эксплуатации, жесткий конец П-образной пружины закреплен над оригиналодержателем, а упор уста. новлен на оси поворота, расположенной между жестким концом пружины и оригиналодержателем параллельно его плоскости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 451041, кл. G 03 В 23/08, 1972 (прототип).

Фи . 2

Составитель С. Коврина

Редактор Т. Рыбалова Текред Н. Ковалева

Корректор О.Вилах

Заказ 7190/42 Тираж 526 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óærîðîä, ул,Проектная, 4
