Реферат

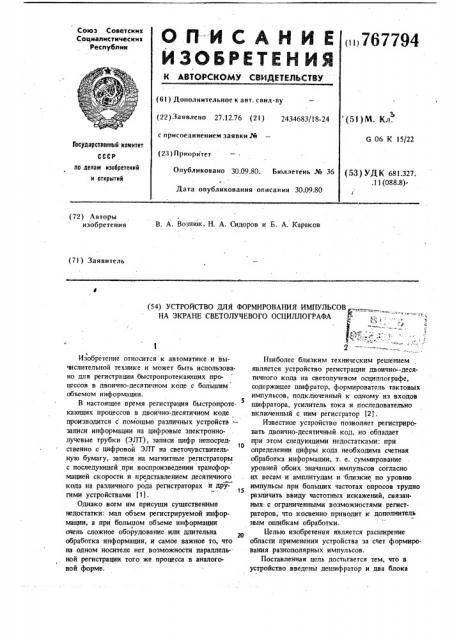

Союз Советских

Социалнстическкх

Республик (! Il 767794 (61) Дополнительное к авт. свил-ву (5l )M. Кл. (22) Заявлено 27.12.76 (21) 2434683(18-24 с присоединением заявки J% (23) Приоритет

Опубликовано 30.09.80. Бюллетень № 36

Jl,àòà опубликования описания 30.09.80

G 06 К 15/22

Государстааииый комитет ио делам изобретений и открытий (53) УДК 681.327. ,11 (088.8). (72) Авторы изобретения

В. А. Вознюк, H. А. Сидоров и Б. А, Караков (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСОВ

НА ЭКРАНЕ СВЕТОЛУЧЕВОГО ОСЦИЛЛОГРАФА :Ф

1 ь

Изобретение относится к автоматике и вычислительной технике и может быть использовано для регистрации быстропротекающих процессов в двоично-десятичном коде с большим объемом информации.

В настоящее время регистрация быстропротекающих процессов в двоично-десятичном коде производится с помощью различных устройств— записи информации на цифровые электроннолучевые трубки (ЭЛТ), записи цифр непосред10 ственно с цифровой ЭЛТ на светочувствительную бумагу, записи на магнитные регистраторы с последующей при воспроизведении трансформацией скорости и представлением десятичного кода на различного рода регистраторах и дру15 гимн устройствами 11).

Однако всем им присущи существенные недостатки: мал объем регистрируемой информации, а при большом объеме информации очень сложное оборудование или длительна обработка информации, и самое важное то, что на одном носителе нет возможности параллельной регистрации того же процесса в аналоговой форме.

Наиболее близким техническим решением является устройство регистрации двоично--десятичного кода на светолучевом осциллографе, содержащее шифратор, формирователь тактовых импульсов, подключенный к одному из входов шифратора, усилитель тока и последовательно включенный с ним регистратор (21.

Известное устройство позволяет регистрировать двоично-десятичный код, но обладает при этом следующими недостатками: при определении цифры кода необходима счетная обработка информации, т. е. суммирование уровней обоих значащих импульсов согласно их весам и амплитудам н близкие по уровню импульсы при больших частотах опросов трудно различить ввиду частотных искажений, связанных с ограниченными возможностями регистраторов, что косвенно приводит к дополнитель ным ошибкам обработки.

Целью изобретения является расширение области применения устройства за счет формирования разнополярных импульсов.

Поставленная цель достигается тем, что в устройство введены дешифратор и два блока

Формула изобретения

3 76 элементов ИЛИ, входы которых соединены с выходами шифратора, а выходы с усилителем тока, а дешифратор подключен к информационным входам шифратора.

На фиг. 1 представлена блок-схема устройства; на фиг, 2 — принципиальная схема шифратора и подключаемых к нему элементов ИЛИ; на фиг. 3 — временная диаграмма работы устройства.

Устройство содержит дешифратор 1, подключенный к шифратору 2, соединенному с формирователем 3 тактовых импульсов, два блока 4 и 5 элементов ИЛИ, усилитель 6 тока и светолучевой осциллограф 7.

Шифратор 2 выполнен на элементах 8-21 И и делителях напряжения на резисторах 22-35. элементы ИЛИ блоков 4 и 5 выполнены на диодах 36-49, Устройство работает следующим образом.

Десятичный код с дешифратора 1, на который поступает двоично-десятичный код (фиг. 3, фиаграммы 50-53), подается на шифратор (фиг. 3, диаграммы 54-62). Формирова гель тактовых импульсов 3 формирует по внешнему запуску, синхронизированному с входным кодом, по трем каналам импульсы, представленные на фиг,,3 (диаграммы 63 -65). На фиг. 3 позиции 66, 67 — импульсы, отображаемые на фотобумаге, 68-76 временные диаграммы.

Поступающие на ип«фратор 2, импульсы информации в десятичном коде и тактовые импульсы синхронизируются на элементах 8-21 И, нормируются nî амплитуде делителями напряжения на резисторах 22-35 (фиг. 2) и посгу««ают на блоки 4 и 5 элементов ИЛИ.

Импульсы с элементов ИЛИ поступают на вход усилителя 6 тока, что йозволяет получить на осциллографе импульсы различной полярнос7794 4 ти. На фиг, 3 диаграмма 77 иллюстрирует форму импульсов, отображаемых на фотабума ге в зависимости от значимости цифры десятичного кода. Нуль характеризуется отсутствием сигнала на осциллографе.

Предлагаемое устройство позволяет упростить обработку регистрируемой информации в десятич««ом коде за счет того, что нет необходимости в счетной обработке информации и, кроме того, уменьшить количество уровней сигнала, что снижает ошибку обработки эксперимента, Устройство для формирования импульсов на экране светолучевого осциллографа, содержащее формирователь тактовых импульсов, подключенный к управляющему входу шифратора, и усилитель тока, соединенный со светолучевым осциллографом, о т л и ч а ющ e e «я «тTе мM,, ч тTо©, с целью расширения области применения устройства за счет формирования разнополярных импульсов переменной амплитуды, оно содержит дешифратор, подключенный к информационным входам

«ц««фратора, и два блока элементов ИЛ1««, входы которых соединены с выходами, шифратора, а выходы — с усилителем тока.

Источники информации, принятые во внимание при экспертизе

1. Приборы и техника эксперимента, 1975, Рб, с.259, 35

2. Новицкий П. В, и др. Цифровые приборы с частотным выходом. М., "Энергия", 1970, с. 27!-272 (прототип).

767794

50.

Составитель И. Загинайко

Техред M Кузьма

Корректор H. Стец

Редактор И. Ковальчук

Заказ 7006/17 Тира>к 751

ЦНИИПИ Государственного комитета СССР по делам. изобретений и открьпий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

55 бб

gg ГО

П

Т2

75 ! (Ъ

56 55 5б 5т 56 59 бо б/ бЬ

Филиал ППП "Патент™, г. Ужгород, ул. Проектная, 4
