Реферат



с--Гютен; ив ге„н . Фл ото

Союз Советских

Социалистических

Ресублик

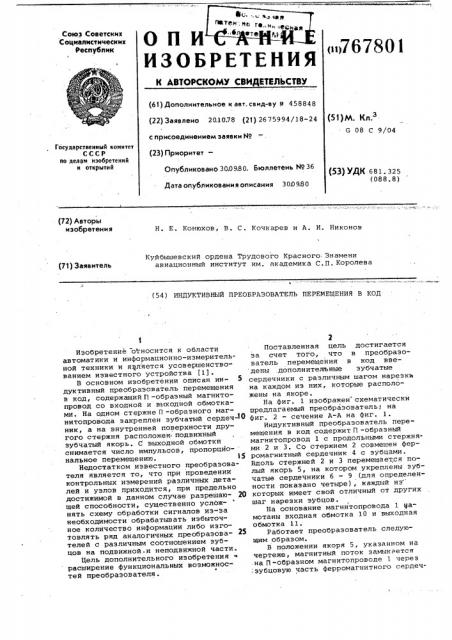

iii>767801

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. саид-ву и 458848 (51)М. Кл.

С 08 С 9/04 (22) Заявлено 20.1078 (21) 2675994/18-24 с присоединением заявки ¹

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

Опубликовано 30.09.80, Бюллетень № 36 (53) УДК 681. 325 (088.8) Дата опубликования описания 300980 (72) Авторы изобретения

Н. Е. Конюхов, В. С. Кочкарев и А. И. Никонов

Куйбышевский ордена Трудового Красного Знамени авиационный институт им. академика С.П. Королева (71) Заявитель

Поставленная цель достигается за счет того, что в преобразователь перемещения в код вве дены .дополнительные зубчатые сердечники с различным шагом нарезки на каждом из них, которые расположены на якоре.

На фиг. 1 изображен" схематически предлагаемый преобразователь; на фиг. 2 — сечение A-A на фиг. 1.

Индуктивный преобразователь перемещения в код содержит П -образный магнитопровод 1 с продольными стержнями 2 и 3. Со стержнем 2 совмещен ферромагнитный сердечник 4 с зубцами.

Вдоль стержней 2 и 3 перемещается полый якорь 5, на котором укреплены зубчатые сердечники 6 — 9 (для определенности показано четыре), каждый из которых имеет свой отличный от других шаг нарезки зубцов.

На основание магнитопровода 1 намотаны входная обмотка 10 и выходная обмотка 11.

Работает преобразователь следующим образом.

В положении якоря 5, указанном на чертеже, магнитный поток замыкается .на П -образном магнитопроводе 1 через

;зубцовую часть ферромагнитного сердечИзобретение относится к области автоматики и информационно-измерительной техники и является усовершенствованием известного устройства (1).

В основном изобретении описан ин- 5 дуктивный преобразователь перемещения в код, содержащий fl -образный магнитопровод со входной и выходной обмотками. На одном стержне П -образного магнитопровода закреплен зубчатый сердеч-10 ник, а на внутренней поверхности другого стержня расположен подвижный зубчатый якорь. С выходной обмотки снимается число импульсов, пропорциональное перемещению. 15

Недостатком известного преобразователя является то, что при проведении контрольных измерений различных деталей и узлов приходится, при предельно достижимой в данном случае разрешаю- 20 щей способности, существенно усложнять схему обработки сигналов из-за необходимости обрабатывать избыточное количество информации либо изготовлять ряд аналогичных преобразователей с различным соотношением зубцов на подвижной ° и неподвижной части.

Цель дополнительного изобретения расширение функциональных возможностей преобразователя. (54) ИНДУКТИВНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЩЕНИЯ В КОД

;«кЪ."».

Е &I- °,. 4 ф,у ю .Ф"

М 4 "

3 а 4 "М:м %38014

Формула изобретения 4Рие. 1

4-4

@ив. 2

Составитель И.Назаркина

Техред Н. Бабурка Корректор М. Пожо

Редактор И.Грузова

Заказ 7199/47 Тираж 682 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ника 4 стержня 2, сердечник 6 якоря

5 и стержень 3. При перемещении якоря

5 сопротивление магнитной цепи достигает минимума в моменты, когда один из зубцов сердечника 6 находится напротив зубца ферромагнитного сердечника 4. Таким образом, сигнал с выходной обмотки 11 достигает максимума через расстояния, определяемые шагом нарезки зубцов сердечника 6. В процес се измерения, регулирования и контроля якорь 5 может . перемещаться лишь линейно относительно стержня 3 ° При . перестройке преобразователя якорь 5 поворачивается относительно стержня

3 и в рабочую зону потока попадает другой Сердечйик (на пример, 7). В 15 этом положении модуляция потока имеет другой период, определяемый шагом нарезки зубцов сердечника 7.

Введение дополнительных зубчатых сердечников в преобразователь увеличи-;щ

4 вает функциональные возможности и позволяет расширить область применения устройства по авт. св. Р 458848.

Индуктивный преобразователь перемещения в код по авт. св . 9 458848, отличающийся тем, что, с целью расширения функциональйых возможностей преобразователя, в него введены дополнительные зубчатые сердечники с различным шагом нарезки на каждом из них, которые расположены на якоре.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 458848, кл. G 08 С 9/04, 14.12 ° 73 (прототип).
