Реферат

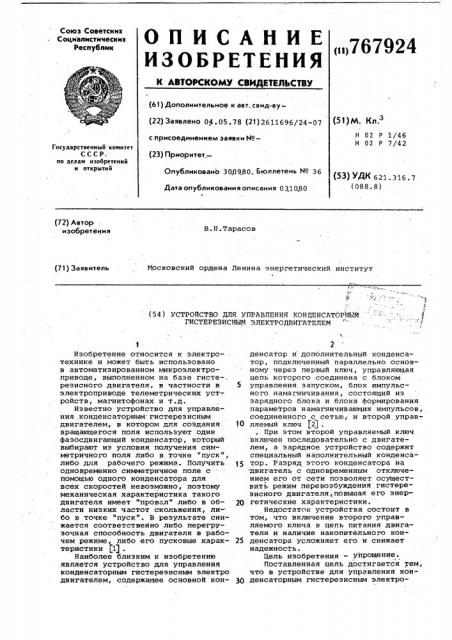

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>767924

Г (61) Дополнительное к авт. свид-ву(22) Заявлено 04.05.78 (21) 2611696/24-07 (53)М. Кл.

H 02 P 1/46

Н 02 P 7/42 с присоединением заявки ¹Государственный комитет

СССР. но делам изобретений и открытий (23) Приоритет,—

Опубликовано 300980, Бюллетень № 36 (5З) А 6 21 . 3 16 . 7 (088.8) Дата опубликования описания 031080 ю (72) Автор изобретения

В.Н.Тарасов

Московский ордена Ленина энергетический институт

l (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ КОНДЕНСАТОРНЫМ

ГИСТЕРЕЗИСНЫМ ЭЛЕКТРОДВИГАТЕЛЕМ

Изобретение относится к электротехнике и может быть использовано в автоматизированном микроэлектроприводе, выполненном на базе гисте-. резисного двигателя, в частности в 5 электроприводе телеметрических устройств, магнитофонах и т.д.

Известно устройство для управления,конденсаторным.гистерезисным двигателем, в котором для создания; 10 вращающегося поля используют один фазосдвигающий конденсатор, который выбирают из условия получения симметричного поля либо в точке "пуск", либо для рабочего режима. Получить одновременно симметричное поле с помощью одного конденсатора для всех скоростей невозможно, поэтому механическая характеристика такого двигателя имеет "провал" либо в области низких частот скольжения, либо в точке "пуск". В результате снижается соответственно либо перегрузочная способность двигателя в рабочем режиме, либо его пусковые харак- 25 теристики f1) .

Наиболее близким к изобретению является устройство для управления конденсаторным гистерезисным электро двигателем, содержащее основной кон- 30 денсатор и дополнительный конденсатор, подключенный параллельно основному через первый ключ, управляющая цепь которого соединена с блоком управления запуском, блок импульсного намагничивания, состоящий из зарядного блока и блока формирования параметров намагничивающих импульсов, соединенного с сетью; и второй управляемый ключ PJ .

При этом второй управляемый ключ включен последовательно с двигателем, а зарядное устройство содержит специальный наполнительный конденсатор. Разряд этого конденсатора на двигатель с одновременным отключением его от сети позволяет осуществить режим перевозбуждения гистерезисного двигателя, повышая его энергетические характеристики.

Недостаток устройства состоит в том, что включение второго управляемого ключа в цепь питания двигателя и наличие накопительною конденсатора усложняет его и снижает надежность.

Цель изобретения — упрощение.

Поставленная цель достигается тем, что в устройстве для управления конденсаторным гистерезисным электро767924 двигателем, содержащем основной конденсатор и дополнительный конденсатор, подключенный параллельно основному через первый ключ, управляющая цепь которого соединена с блоком управления запуском, блок импульсного намагничивания, состоящий из зарядного блока и блока формирования параметров намагничивающих импульсов, соединенного с сетью, и второй управляемый ключ, последний введен между дополнительным конденсатором и зарядным блоком, а блок формирования намагничивающих импульсов соединен с цепями управления ключей.

Кроме того, блок формирования на- 1э магничивающих импульсов содержит последовательно соединенные блок задания частоты, фазы и длительности импульсов, причем выход последнего соединен с первым входом дополни- 20 тельно введенного логического элемента ИЛИ, второй вход которого подключен к блоку управления запуском, а выход соединен с цепью управления первым ключом и с цепью управления вторым ключом через дополнительно введенный логический элемент HE.

На чертеже изображена блок-схема устройства для управления гистерезисным электродвигателем.

В гистерезисном двигателе 1 фазо- Зо сдвигающие конденсаторы 2 и 3 соеди нены через ключ 4. Ключ 5 подключает к конденсатору 3 зарядный блок б. Блок 7 формирования намагничивающих импульсов соединен входами с цепью 8 питания двигателя 1, а выходом — с первым входом логического элемента 9

ИЛИ. Второй вход элемента 9 ИЛИ соединен с блоком 10 управления запуском, выход — с ключом 4 непосредственно, а с ключом 5 - через логический элемент 11 НЕ. Блок 7 содержит блок 12 задания частоты, блок 13 задания фазы и блок 14 длительности импульсов.

Устройство работает следующим образом.

В пусковом режиме блок 10 формирует сигнал (логическая единица), обеспечивающий замкнутое состояние ключа 4 и разомкнутое ключа 5. Конденсатор 3 подсоединен с конденсатором 2, обесйечйвая оптимальную форму механической характеристики M< =f((+con s t в пусковом режиме и. тем самым, гарантируя надежный зайуск. По сигналу бло- 55 ка 10 (например, через заданный вре- менной интервал) ключ 4 размыкается, а 5-замыкается. Конденсатор 3 заряжается. Блок формирования намагничивающих импульсов 7 формирует импульсы длительностью, менее полупериода частоты пйтания, которые подключают заряженный конденсатор 3 к конденсатору 2 и двигателю 1. обеспечивая перевозбуждение последнего.

Выбором фазы (момента величины имBvJIbcoB) ToT HMIIvJIbcoB достигается эффективное перевозбуждение и поддержание этого режима при различных возмущениях со стороны нагрузки инапряжения питания. Возможно обеспечить демпфирование качаний при частоте импульсов, большей частоты собственных качаний двигателя.

Таким образом, укаэанное соединение элементов обеспечивает хорошие пусковые характеристики двигателя, улучшает его энергетические характеристики в 1,5-2 раза и обеспечивает стабильность энергетических и электромеханических характеристик.

Формула . изобретения

1.устройство для управления конденсаторным гистерезисным электродвигателем, содержащее основной конденсатор и дополнительный конденсатор, подключенный параллельно основному через первый ключ, управляющая цепь которого соединена с блоком управления запуском, блок импульсного намагничивания, состоящий из зарядного блока и блока формирования параметров намагничивающих импульсов, соединенного с сетью. и второй управляемый ключ, о т л и ч а ю щ е е с я тем, что, с целью упрощения, второй управляемый ключ введен между дополнительным конденсатором и зарядным блоком,а блок формирования намагничивающих импульсов соединен с цепями управления ключей.

2.устройство по п.1. о т л ич а ю щ е е с я тем, что блок фор-, мирования намагничивающих импульсов содержит последовательно соединенные блок задания частоты, фазы и длительности импульсов, причем выход последнего соединен с первым входом дополнительно введенного логического элемента ИЛИ, второй вход которого подключен к блоку управления запуском, а выход соединен с цепью управления первым ключом и с цепью управления вторым ключом через дополнительно введенный логический элемент

НЕ.

Источники информации, . принятые во внимание при экспертизе

1.Зайцевский В.К.,Фридман Б.H. Конденсаторное включение синхронных гистерезисных электродвигателей.М., "Техника кино и телевидения", 1968, с. 71-72.

2.Отчет МЭИ В У05330, 1974 с. 145.
