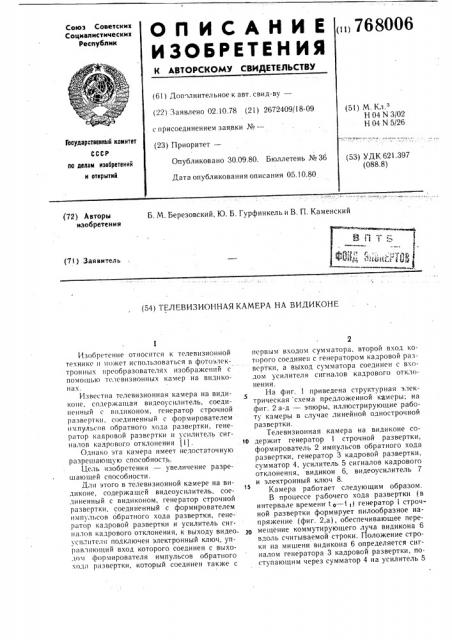

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

««768006 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.10.78 (21) 2672409/18-09 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кт з

Н 04 N 3/02

Н 04 N 5/26

Государственный комитет

Опубликовано 30.09.80. Бюллетень №36

Дата опубликования описания 05.10.80 (53) УДК 621.397 (088.8) па делам изобретений и открытий

Б. М. Березовский, Ю. Б. Гурфинкель и В. П. Каменский (72) Авторы изобретения (71) Заявитель (54) ТЕЛЕВИЗИОННАЯ КАМЕРА НА ВИДИКОНЕ

Изобретение относится к телевизионной технике и может использоваться в фотоэлектроннblx преобразователяx изображений с

llovIoULIIo телевизионных камер на видиконах.

Известна телевизионная камера на види5 коне, содеpiKdllIBH видеоусилитель, соединенный с впдиконом, генератор строчной развертки, соединенный с формирователем импульсов обратного хода развертки, генератор кадровой развертки и усилитель сигналов кадрового отклонения (1) . IO

Однако эта камера имеет недостаточную разрешающую способность.

Цель изобретения — увеличение разрешающей способности.

Для этого в телевизионной камере на видиконе, содержащей видеоусилитель, соединенный с видиконом, генератор строчной развертки, соединенный с формирователем импульсов обратного хода развертки, генератор кадровой развертки и усилитель сигналов кадрового отклонения, к выходу видеоусилители подключен электронный ключ, управляющий вход которого соединен с выходом формирователя импульсов обратного ход» развертки, который соединен также с

2 первым входом сумматора, второй вход которого соединен с генератором кадровой развертки, а выход сумматора соединен с Входом усилителя сигналов кадрового отклонения.

На фиг. 1 приведена структурная электрическая схема предложенной камеры; на фиг. 2 а-д — эпюры, иллюстрирующие работу камеры в случае линейной однострочной развертки.

Телевизионная камера на видиконе содержит генератор 1 строчной развертки, формирователь 2 импульсов обратного хода развертки, генератор 3 кадровой развертки, сумматор 4, усилитель 5 сигналов кадрового отклонения, видикон 6, видеоусилитель 7 и электронный ключ 8.

Камера работает следующим образом.

В процессе рабочего хода развертки (в интервале времени tII — t I) генератор 1 строчной развертки формирует пилообразное напряжение (фиг. 2,а), обеспечивающее перемегцение коммутирующего луча видикона 6 вдоль считываемой строки. Положение строки на мишени видикона 6 определяется сигналом генератора 3 кадровой развертки, поступающим через сумматор 4 на усилитель 5

768006 ной камеры включен электронный ключ 8, также управляемый сигналами формирователя 2 импульсов обратного хода развертки.

В случае смещения линии развертки обратного хода на величину, равную ширине строки, граничные поверхностные поля мишени окажутся удалены на различные расстояния от линии прямого хода развертки. В результате вместо симметричной деформации коммутирующего луча видикона 6 будет наблюдаться лишь незначительное смещение его к ближайшей граничной области поверхностного заряда. Таким образом, в предлагаемой камере используется явление умень

) шения поперечного сечения коммутирующего луча видикона при считывании потенциального рельефа мишени смежными строками развертки, При считывании изображения несколькими разнесенными строками генератор 3 кадровой развертки формирует на время каждого цикла строчной развертки напряжение, сдвигающее очередную строку

26 растра по мишени видикона 6. В остальном работа предлагаемого устройства аналогична описанной выше.

Формула изобретения сигналов кадрового отклонения. В случае однострочного считывания генератор 3 кад- ровой развертки вырабатывает некоторое постоянное напряжение, имеющее на выходе сумматора 4 (фиг. 2,в) величину U 0.

Полезный сигнал, снимаемый с сигнальной пластины видикона 6 во время рабочего хода развертки и усиленный видеоусилителем 7 (фиг. 2,r), поступает через замкнутый электронный ключ 8 на выход телевизионной камеры (фиг. 2,д).

В момент обратного хода строчной развертки (в интервале t — tq) формирователь

2 импульсов обратного хода развертки вырабатывает пряМоугольный импульс (фиг. 2$ поступающий в канал кадрового отклонения через один из входов сумматора 4. В результате коммутирующий луч видикона 6 в момент обратного хода (t — t q) также — производит считывание потенциального рельефа вдоль линии, параллельной основной (рабочей). строке и смещенной от нее на величину, соответствующую амплитуде Uc импульсов - выходного напряжения сумматора 4 (фиг. 2,в). Направление смещения определяется полярностью импульсов. Сигнал формирователя 2 импульсов обратного хода развертки подается также на управляющий вход электронного ключа 8, обеспечивая размыкание выходной цепи телевизионной камеры на время обратного хода (t i — t >). При этом полезный сигнал (фиг. 2 ) поступает на выход телевизионной камеры

Р как обычно только в интервале прямого хода развертки (t p — t ) .

Таким образом, по сравнению с известной в предлагаемой телевизионной камере формйрователь 2 импульсов обратного хода развертки отключен от видикона .6 и следовательно коммутирующий луч видикона 6 не гасится на время обратного хода развертки. Вместе с тем, сигнал формирователя 2 импульсов обратного хода развертки введен через сумматор 4 в канал кадрового отклонения, что обеспечивает считывание потенцйального рельефа мишени- видикона 6 на обратном ходу развертки строкой, смещенной относительно линии прямого .хода на некоторую величину. Для устранения сигнала обратного хода на выходе телевизионТелевизионная камера на видиконе, содержащая видеоусилитель, соединенный с видиконом, генератор строчной развертки, соединенный с формирователем импульсов

Зе обратного хода развертки, генератор кадровой развертки и усилитель сигналов кадрового отклонения, отличающаяся тем, что, с целью увеличения разрешающей способ— ности, к выходу видеоусилителя подключен электронный ключ, управляющий вход

И— которого соединен с выходом формирователя - импульсов обратного хода развертки, который соединен также с первым входом сумматора, второй вход которого соединен с генератором кадровой развертки, а выход щ сумматора соединен с входом усилителя сигналов кадрового отклонения.

Источники информации, принятые во внимание при экспертизе

1 Патент ФРГ № 2106268 кл. Н 04 N 3/02, 1975 (прототип), 768006
