М 76837

Класс 77b, 15 4

СССР

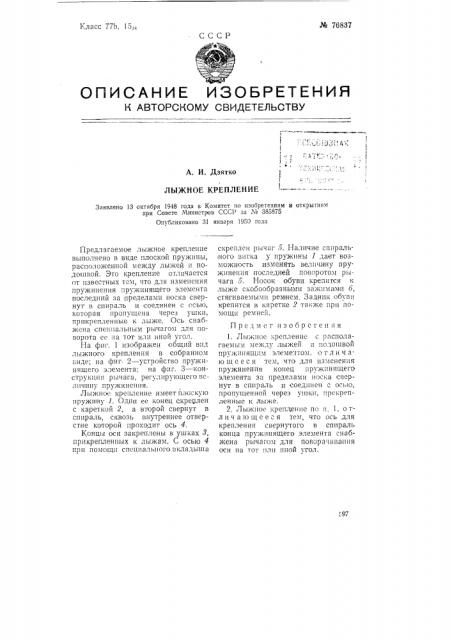

ОПИСАНИЕ ИЗОВРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. И. Дзятко

ЛЫЖНОЕ КРЕПЛЕНИЕ

Заявлено 13 октября 1948 года в Комитет Ilo изобретениям и открытиям при Совете Министров ССС1 за ¹ 385875

Опубликовано 31 января 1950 года

Предлагаемое лыжное крепление выполнено в виде плоской пружины, расположен»ой между лыжей и подошвой. Это крепление отличается от известных тем, что для изменения пружинения пружинящего элемента последний за пределами носка свернут в спираль и соединен с осью, которая пропущена через ушки, прикрепленные к лыже. Ось снабжена с««е««««альп ым рь«чагоъ«для «10ворота ес иа тот или иной угол.

На фиг. 1 изображен общий вид лыжного крепления в собранном виде; иа фиг 2 — устройсгво пру>к««вящего элемента; на фиг. 3 — конструкция рычага, регулирующего вел««чину пружине««««я.

Л ыжнс е кре»лен ие имеет п «о}с ку«о

««ружи««у 1. Один ее конец скреплен с кареткой 2, а второй свернут в спираль, сквозь внутреннее отверстие которой проходит ось 4.

Концы оси закреплены в ушках 8, прикрепленных к лыжам. С осью 4 при помощи специального вкладыша скреплен рычаг 5. Наличие спирального витка у пружины 1 даег возможность изменять ве.«««чину пр жинеиия последней поворотом рыча га v. Носок обуви крепится к лыже с« обообразнь«м««заж««м;н«««6, стягиваемыми ремнем, Задник обув» крепится в каретке 2 также при помощи ремне «.

Предмет изобретения

1. Лыжиое крепление с располагаемым между лыжей ii подошвой пруж«шящим элеме:гтом. о т л и ч аю щ е е с я тем, что для изменения пружииения конец пружинящего элемента за пределами »оска свернут в спираль и соединен с осью, пропущенной через ушки, прекрепленные к лыже.

2. Лыж»ос крепление по и, 1, о тличающееся тем, что ось для крепления свернутого в спираль конца пружинящего элемента снабжена рычагом для поворачиваиия оси ««а тот ««ли «IHQ«« i гол.
