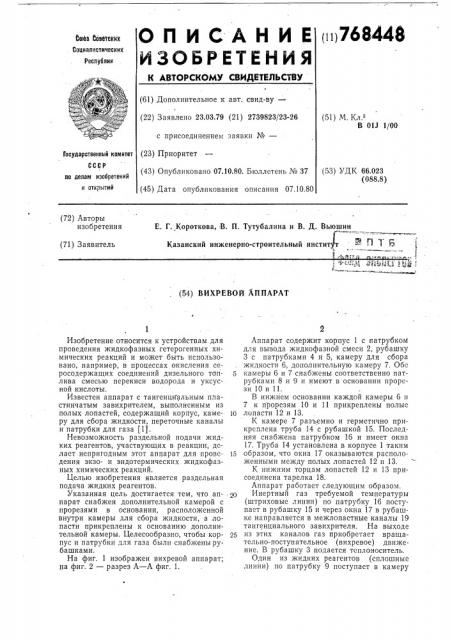

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ б пц768448 бойз боветскйх

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.03.79 (21) 2739823/23-26 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.10.80. Бюллетень № 37 (45) Дата опубликования описания 07.10.80 (51) М Кл з

В 01J 1/00

Государственный комитет (53) УДК 66.023 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Е. Г. Короткова, В. П. Тутуоаиина и В д, Вьюшин т

Казанский инженерно-строительный инстит т - 11 Б I (71) Заявитель

-"т" ил,"ау „ДГ1(б1Ц 4 ьбт б (54) ВИХРЕВОЙ АППАРАТ

Изобретение относится к устройствам для проведения жидкофазных гетерогенных химических реакций и может быть использовано, например, в процессах окисления серосодержащих соединений дизельного хоп- 5 лина смесью перекиси водорода и уксусной кислоты.

Известен аппарат с тангенциальным пластинчатым завихрителем, выполненным из полых лопастей, содержащий корпус, каме- 10 ру для сбора жидкости, переточные каналы и патрубки для газа (1).

Невозможность раздельной подачи жидких реагентов, участвующих в реакции, делает непригодным этот аппарат для прове- 15 дения экзо- и эндотермических жидкофазных химических реакций.

Целью изобретения является раздельная подача жидких реагентов.

Указанная цель достигается тем, что аппарат снабжен дополнительной камерой с прорезями в основании, расположенной внутри камеры для сбора жидкости, а лопасти прикреплены к основанию дополнительной камеры. Целесообразно, чтобы кор- 25 пус и патрубки для газа были снабжены рубашками.

На фиг. 1 изображен вихревой аппарат; на фиг. 2 — разрез А — А фиг. 1.

Аппарат содержит корпус 1 с патрубком для вывода жидкофазной смеси 2, рубашку

3 с патрубками 4 и 5, камеру для сбора жидкости 6, дополнительную камеру 7. Обе камеры 6 и 7 снабжены соответственно патрубками 8 и 9 и имеют в основании прорези 10 и 11.

В нижнем основании каждой камеры 6 и

7 к прорезям 10 и 11 прикреплены полые лопасти 12 и 13.

К камере 7 разъемно и герметично прикреплена труба 14 с рубашкой 15. Последняя снабжена патрубком 16 и имеет окна

17. Труба 14 установлена в корпусе 1 таким образом, что окна 17 оказываются расположенными между полых лопастей 12 и 13.

К нижним торцам лопастей 12 и 13 присоединена тарелка 18.

Аппарат работает следующим образом.

Инертный газ требуемой температуры (штриховые линии) по патрубку 16 поступает в рубашку 15 и через окна 17 в рубашке направляется в межлопастные каналы 19 тангенциального завихрителя. На выходе из этих каналов газ приобретает вращательно-поступательное (вихревое) движение. В рубашку 3 подается теплоноситель.

Один из жидких реагентов (сплошные линии) по патрубку 9 поступает в камеру

768448

Составитель Г. Урусова

Гехред О. Павлова

Редактор Т. Глазова

Заказ 1348/8 Изд. № 529 Тираж 705 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, А!осква, Ж-35, Раушская наб., д. 4/5

Типография, ир. Сапунова, 2

7, откуда по прорезям 10 стекает в полые лопасти 12. Другой жидкий реагент (сплошные линии} поступает в камеру б по патрубку 8, Через прорези 11 в этой камере реагент перетекает в лопасти 13. Вытекая из лопастей 12 и 13, реагенты дробятся газовым потоком на мелкие капли, интенсивно перемешиваются и отбрасываются центробежной силой на стенку корпуса 1. На стенке капли сливаются и в виде тонкой сплошной пленки жидкофазная смесь стекает вниз аппарата, откуда по патрубку 2 выводится наружу. Отделенный от жидкости газ по трубе 14 выбрасывается в атмосферу.

Использование технического решения по осуществлению раздельной подачи участвующих в химической реакции жидких реагентов увеличивает скорость процесса окисления серосодержащих соединений топлива в 2 — 3 раза, повышает селективность этого

4 процесса в 1,5 раза и снижает время окиления в 2 — 3 раза.

Формула изобретения

1. Вихревой аппарат, содержащий корпус, камеру для сбора жидкости, к которой прикреплены полые лопасти, переточные каналы и патрубки для газа, о т л и ч а ющ и и ся тем, что, с целью раздельной подачи жидких реагентов, аппарат снабжен дополнительной камерой с прорезями в основании, расположенной внутри камеры для сбора жидкости, а лопасти прикреплены к основанию дополнительной камеры.

2. Аппарат по п. 1, отличающийся тем, что корпус и патрубки для газа снабжены рубашками.

Источники информации, принятые во внимание при экспертизе

1. «Пищевая технология», Известия

ВУЗов, 1972, № 2, с. 135 — 138.
