Реферат



Союз Советских

Социалистических

Республик

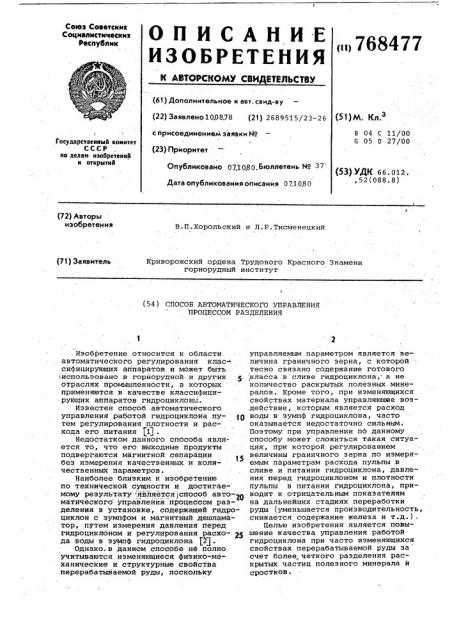

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ <ВИДИ ВЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлеио100878 (21) 2689515/23-26

<, 768477 (51) М. Кл. с присоединением заявки Йо

> (23) Приоритет

В 04 С 11/00

G 05 0 27/00 государственный комитет

СССР но делам изобретений и открытий

Опубликовано 071080 бюллетень 82 З" (53) УДК 66.012. ,52(088.8) Дата опубликования описания 07.10.80 (72) Авторы изобретения

В.П.Хорольский и Л.P.Tèñìåíåöêèé

Криворожский ордена Трудового Красного Знамени горнорудный институт (71) Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ РАЗДЕЛЕНИЯ

Изобретение относится к области автоматического регулирования классифицирующих аппаратов и может быть

1использовано в горнорудной.и других отраслях промышленности, в которых применяются в качестве классифицирующих аппаратов гидроциклоны..

Известен способ автоматического управления работой гидроциклона путем регулирования плотности и расхода его питания (1) .

Недостатком данного способа является то, что его выходные продукты подвергаются магнитной сепарации без измерения качественных и количественных параметров.

Наиболее близким к изобретению по технической сущности и достигаемому результату .является1способ авто- о матического управления процессом разделения в установке, содержащей гидроциклон с зумпфом и магнитный дешламатор, путем измерения давления перед гидроциклоном и регулирования расхо- 2а да воды в зумпф гидроциклона Я .

Однако,в данном способе не полно учитываются изменяющиеся физико-механические и структурные свойства перерабатываемой руды, пОсколъку управляемым параметром является величина граничного зерна, с которой " тесно связано содержание готового класса в сливе гидроциклона, а не количество раскрытых полезных минералов. Кроме того, при изменяющихся свойствах материала управляющее воздействие, которым является расход воды в зумпф гидроциклбна, часто оказывается недостаточно сильным.

Поэтому при управлении п6 данному способу может сложиться такая ситуация, при которой регулированием величины граничного зерна по измеряемым параметрам расхода пульпы в сливе и питании гидроциклона, давления перед гидроциклоном и плотности пульпы в питании гидроциклона, приводит к отрицательным показателям на дальнейших стадиях переработки руды (уменьшается производительность, снижается содержание железа и т.д.).

Целью изобретения является повышение качества управления работой гидроциклона при часто изменяющихся свойствах перерабатываемой руды за счет более» четкого разделения раскрытых частиц полезного минерала и сростков.

768477

Поставленная цель достигается тем, что дополнительно измеряют процентное содержание магнетита в хвостах магнитного сепаратора и в переливе магнитного дешламатора, при этом величину процентного содержания магнетита в переливе магнитного дешламатора регулируют изменением расхода .воды в зумпф гидроцнклона, а по величине процентного содержания магнети та в хвостах магнитного сепаратора корректируют величину давления:пульпы на входе в гидроциклон:.

Устройство, реализующее данный способ, изображено на чертеже.

Устройство включает в себя зумпф гидроциклона 1, насос 2, двигатель насоса 3,. гидроциклон 4, мельйицу Ь, магнитный сепаратор б, магнитный дешламатор 7, датчик давления 8, датчики 9 и 10 процентного содержания магнетита в хвостах магнитной сепарации и переливе дешламатора соответственно, регуляторы 11 и 12, запатчик 13, исполнительный механизм 14, преобраэовательнйй блок 15, тирнс торный преобразователь 16 и регули- . рующий орган 17.

Способ осуществляется следующим образом..

Автоматическое регулирование работы гидроциклона по данному способу осуществляется следующим образом.

Прй изменении свойств перерабатываемой руды в сторону ухудшения качества с точки зрения обогащения, %.е. Уменьшения содержания магнетита, увеличения твердости и т-д- в предыдущей стадии измельчения образуется меньшее количество раскрытых полезных минералов и больше

:сростков. „ Следовательно меньшее ко-> личеЬтво раскрытых полезных минералов пойдет в пески гидроциклона и йерейзйбль Та тся в мельнице данной стадии, т.е. в переливе дешламатора их также станет меньше. Возникнет ситуация, при которой содержание

" магнетита в хвостах магнитной сепа рации и переливе дешламатора станет меньше заданного (заданное значенйе равно максимально допустимому значению). Уменьшится и содержание магнетйта в промпродукте и концентрате.

В этом случае на входе регулятора 11 появится сигнал рассогласования и .

"регулятор 11 выработает сигнал на увеличение расхода воды в зумпф гидроциклона 1. Величина процентно-. го содержания магнетита в хвостах магнитного сепаратора 6, определяемая .,датчиком. 9,задаст новое значение величине:давления на вхоце в гищзойиклон

4. Вследствие этого,на входе регуля.",щра 12 пояэится сигнал рассогласова-: ния и регулятор 12 через преобразовательный блок 15 н тиристорный пре-

;обраэователь 16 уменьшит чисЛо оборотов двигателя насоса 3, чем уменьшится расход пульпы через насос 2 и давление на входе в гидроциклон.

Таким образом изменится эффективность классификации. Уменьшится количество материала, проходящего через мельницу 5, увеличится степень измельчения, потери в хвостах сепарации и переливе © магнитного дешламатора увеличатся д6

: . максимально допустимого уровня, при . этом для данного .типа руды, будет достигнуто максимальное содержание магнетита в промпродукте и максималь- .

3$ ная производительность по твердбму.

Использование данного способа позволит улучшить качество регулированин работы гидроциклона, увеличить производительность стадии по тверщ дому, повысить процентное содержание магнетита в промпродукте. В целом по секции при регулировании одной стадии производительность по руде увеличится ориентировочно на 1%, содержание магнетита в концентрате на 0,1%.

Расчетный экономический эффект составляет 29,8 тыс.руб. в год.

Формула изобретения

30 .

Способ автоматического управления процессом разделения в установке, содержащей гидроциклон с зумпфом и магнитный ддешламатор, путем иэмере35 ния давления пульпы перед гидроциклоном и регулйрования расхода воды в зумпф гидроциклона, о т л и ч а юшийся тем, что, с целью повышения качества управления работой гид4О роциклона при часто изменяющихся свойствах перерабатываемой руды за счет более четкогО разделения раскры-. тых частиц полезного минерала и

1 ,сростков,,дополнительно измеряют утроцентное содержание магнетита в хвостах магнитного сепаратора и пере- ливе магнитного дешламатора, при Этом величину. процентного содержания ма- . гнетйта в переливе магнитного дешламатора регулируют изменением расхода

Я води в зумпф гидроциклона, а по ве личине процентного содержания магнетита в хвостах магнитного сепаратора корректируют величину давления пульпы на входе в гидроциклон.

Я .- " . Нсточйики информацни, . принятые во внимание при экспертизе

1. Патент Великобритайии Р 1516487, кл. 8 04 С 11/00, 05.07.78, 2." Авторское свидетельство СССР

М 5425б1, кл. В 04 С 11/00, 01.09.75. (прототип).
