Реферат

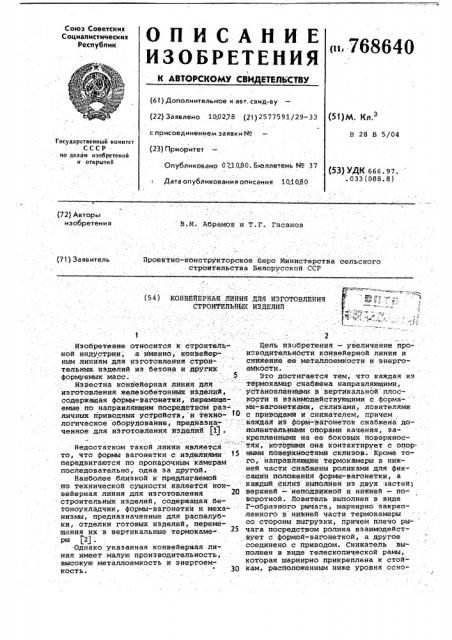

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (ii, 768640

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 1002,78 (21) 2577591/29-33 с присоединением заявки ¹ (23) Приоритет (53)M. Кл.

В 28 В 5/04

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 071080. Бюллетень ¹ 37 (53) УДК 666. 97. . 033 (088. 8) Дата опубликования описания 101080 (72) Авторы изобретения

В.М. Абрамов и Т.Г. Гасанов

Проектно-конструкторское бюро Мйнистерства сельского строительства Белорусской ССР (71) Заявитель (54) конвкйкрнля линия для изготовления

С1РОИ1ЕЛЬЙЙК ИЗДЕЛИЙ

Изобретение относится к строитель- Цель изобретения — увеличение нроной индустрии, а именно, конвейер- иэводительности конвейерной линии и ным линиям для изготовления строя- снижение ее металлоемкости и эйерготельных. изделий из бетона и других емкости.

Формуемых масс., .. ? Это достигается тем, что каждая из известна конвейерная линия для термокамер снабжена направляющими, изготовления железобетонных изделий, :. установленными в вертикальной плоссодержащая Формы-вагойетки, перемеща» . костй и взаимодействующими с форма- емые по направляющим посредством раз- ми-вагонетками, склиэами, ловителями личных приводных устройств, и техно- <0 с приводамй и снижателем, причем . логическое оборудоваиие, предназна- . -; каящая иэ форм-ва1онеток снабжена дочеиное для изготовления иэделий jlj . полйительйыми опорами качения, закрапленнымв на ее боковых поверхноснедостатком такой линии является " тЯХ, КОТОРЫМИ Оиа КОНтаКтИРУЕт С OrfOPто, что формы вагонетки с иэделиями 15 í повеРхйостями склизав, Кроме топередвигаются по пропарочным камерам го направляющие термокамеры в нижпоследовательно, одна за другой, ней части снабжены роликами для фикнаиболее близкой к предлагаемой садни положенйя ФОРмы-вагонетки, а по технической сущности является кОн- каждый. склиэ выполнен из двух частей; вейерная линия для изготовления 20 верхней - неподвижной и нижней — по- строительных изделий, содержащая бе- воротной. Ловитель выполнен в виде тоноукладчик, формы-вагонетки и Mexa- Г-образного рычага, шарнирно эакрепнизмы, предназначенные для распалуб- ленного в нижней части термокамеры ки, отделки готовых иэделий, переме - со стороны Выгрузки, причем плечо ры- щения их в вертикальные термокаме-. 25 чага посредством ролика взаимодейстры $2) . вует с Формой-вагонеткой; а другое

Однако указанная конвейеркая ли- соединено с приводом. Снижатель вы. ния имеет малую производительность, полнен в виде телескопической рамы, высокую металлоемкость и энергоем- которая шарнирно прикреплена к стой° 30 кам, расположенным ниже уровня осно76864

768640 4 вания термокамеры с возможностью про хождения над. снижателем форм-вагонеток.

На фиг. 1 изображена конвейерная линия, общий вид> на фиг. 2 -- то же, вид сверху, на фиг. 3 — разрез A-A на фиг. 2; на фиг. 4 — узел 1 на фиг. 3; на фиг. 5 †. то же, вид Б на . фиг. 4.

Ю

Конвейерная линия для изготовления строительных изделий состоит иэ бетоноукладчика 1, перемещающегося по рельсовым путям, форм-вагонеток 2, цепного толкателя 3 для перемещения форм-вагонеток, поста 4 распалубки, поста 5 формования, поста 6 отделки и вертикальных пропарочных камер 7..

Пропарочные камеры 7 в нижней части передней стенки имеют проем 8 для выгрузки форм-вагонеток, а в нижней части задней стенки — проем "9 для свободного прохода форм из последующих камер. Каждая пропарочная камера снабжена вертикальными направляющими 10, нижняя часть которых выполнена с вырезом 11, в котором установлены ролики 12. Каждая форма-вагонетка

2 снабжена катками 13 для перемеще;ния по рельсовому пути и дополнительными опорами 14 качения, расположенными на ее боковых поверхностях. На передней стенке камер 7 над проемом

9 установлен ловитель, выполненный

s виде подпружиненного Г-образного рычага 15, одно плечо которого соединено с гидроцилиндром 16, а другое— с роликом 17 для взаимодействия с формой-вагонеткой. Нижняя форма-вагонетка снабжена дополнительными опорами 14, которыми она опирается на склизы 18 с поворотной частью (опорами) 19, установленные на основании термонамеры вдоль рельсовых направляющих. Вдоль конвейерной линии со ,стороны выхода формы-вагонетки иэ пропарочной камеры установлен гидравлический снижатель, выполненный иэ телескопических рам, неподвижной 20 и подвижной 21 и гидроцилиндра 22. На подвижной раме 21 закреплен захват

23. Неподвижная рама 20 опорой 24 шарнирно закреплена на основании.

Конвейерная линия работает следующим образом.

-На посту 4 распалубки производится чистка, смазка формы-вагойетки и пбдготовка ее к формованию. толкателем 3 форма-вагонетка подается на пост 5 формования и после формования — на пост 6 отделки. На посту 4 распалубки-в это "вреМя гоТовится следующая форма-вагонетка. После отдел" ки форма с иэделием подается краном в камеры 7. ВертикаЗЙЖые пропарочные камеры 7 постепенно заполняются формами- вагонетками,"йричем каждая по-. следующая опирается катками 13 на нижнюю, и формы образуют-TIhKBT .

После прохождения заданного для термообработки времени производится выгрузка нижней формы-вагонетки 2 из пропарочной камеры следующим образом.

Нижняя форма-вагонетка опирается дополнительными опорами 14 качения на неподвижную опору склизов 18. Подвижная рама 21 снижателя с захватом

23 гидроцилиндром 22 подводится к переднему торцу нижней формы-вагонетки.

i0,ÏîäïðóæèHåííûé Г-образный рычаг 15 ловителя с помощью гидроцилиндра 16 поворачивается и освобождает формувагонетку. При обратном движении подвижной рамы 21 снижателя происходит плоско-параллельное перемещение нижней формы-вагонетки по неподвижной и поворотной опорам 19 склизов

18 под действием собственного веса.

При этом поворотная опора 19 занимает наклонное положение, а пакет форм

20 в направляющих 10 перемещается вниз

Происходит взаимное перемещение нижней формы относительно последующей, при этом катки 13 последующей формы взаимодействуют с нижней фор)5 мой. По мере перемещения нижней фор мы по склизам гидроцилиндром 16 производится возврат в исходное положение, рычага 15 ловителя, который отсекает пакет форм от нижней формы-вагонетки.

Зо Нижняя форма-вагонетка свободно по склизам снижается до рельсового пути и толкателем 3 перемещается на пост распалубки, где происходит снятие изделия иэ формы и подготовка формы к формованию следующего изделия. Формывагонетки 2 толкателем 3 подаются на пост формования 5 и цикл повторяется.

Конвейерная линия предусматривает использование нескольких пропарочных

40 камер. В случае выгрузки форм из последующих пропарочных камер поворотная опора 19 склизов в предыдущей камере устанайливается в горизонтальное положение и дает воэможность свободному проходу формы-вагонетки через камеру.

Формула изобретения

1. Конвейерная линия для изготовления строительных изделий, содержащая бетоноукладчик, формы-вагонетки и механизмы, предназначенные для расналубки, формования, отделки готовых изделий для перемещения форм-вагонеток и-вертикальные термокамеры, о т л и ч а ю щ а я с я тем; что, c """""" " целью повышения производительности конвейерной линии, снижения ее метал- -"

60 лоемкости и энергоемкости, каждая из термокамер снабжена направляющими, установленными в вертикальной плоскости и взаимодействующими с формами- вагонетками, склиэами, ловителями с приводами и снижателем, причем каж768640

Я-Л дая из форм-вагонеток снабжена дополнительными опорами качения, закрепленными. на ее боковых поверхностях, которыми она контактирует с опорными поверхностями склизов.

2. Линия по и. 1, о т л и ч а ю— щ а я с я тем, что направляющие термокамеры в нижней части снабжены роликами для фиксации положения формывагонетки.

3. Линия по п. 1, о т л и ч а ю— щ а я с я тем, что каждый склиэ выполнен иэ двух частей: верхней-неподвижной и нижней — поворотной.

4.Линия по п. 1, о т л и ч а ю— щ а я с я тем, что ловитель выполнен в виде Г-образного рычага, шар- нирно закрепленного в "нижйей части термокамеры со стороны выгрузки, при- чем одно плечо рычага посредством ро- лика взаимодействует с формой-вагонеткой, а другое — соединено с приводом.

5. Линия по п. 1, о т л и ч а ю— щ а я с я тем, что снижатель выполнен в виде телескопической рамы, которая шарнирно прикреплена к стойкам, расположенным йиже- уровня основайия термокамеры с возможностью прохождения над снижателем форм-вагонеток.

Источники информации, принятые во Внимание при экспертизе

1. Авторское свидетельство СССР

М 476990, кл. В 28 В 5/04, 1973.

2. Авторское свидетельство СССР

Р 339409, кл. В 28 В 5/04, 1970.
