Вяжущее
Иллюстрации
Реферат
orlNCA

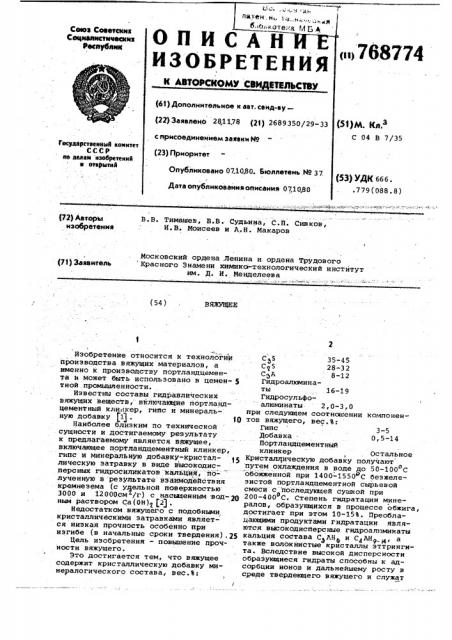

ИЗОБРЕТ п2 ен, б. о„
Союз Сееетсынк
Сецнаыыстнчесыыи
Ресвубеык (и> 768774
К АВТОРСКОМУ СВИ (61) Дополнительное к авт. св (22) Заявлено 28.11.78 (2! ) с присоединением заявки Ио (23) Приоритет
Опубликовано 07.10,80. 6.„(„э
С 04 В 7/35
Гос1щаветвеивый комитет
СССР ио аавам изобретеиий в откРытий
53) УДК Û8. .779(088.8) Дата опубликования описа
В.В. Тимашев, В.В. Судьина, C.Ï. Сивков, И.В. Моисеев и A.Í. Макаров
P2) Автора изобретены»
Московский ордена .Ленина и. ордена Трудового Красного Знамени химикс -технологический институт им. Д. И. Менделеева (71) Заявитель
ВЯЖУЩЕЕ (54) !
Изобретение относится к технологии производства вяжущих материалов, а именно к производству портландцемента н может быть использовано в цемен- 5 тной.промышленности.
Известны сОставы гидравлических вяжущих веществ, включакцие портландцементный кли. кер, гипс и минеральную добавку f1) .
Наиболее близким по технической сущйости и достигаемому результату к предлагаемому является вяжущее, включающее портландцементный клинкер, гипс и минеральную добавкУ-кристаллическую затравку в виде высокодисперсных гидросиликатов кальция, полученную в результате взаимодействия кремнезема (с удельной поверхностью
3000 и 12000см "/г) с насьтценным вод-2р ным раствором Са(ОН} )2).
Недостатком вяжущего с подобными, кристаллическими затравками является низкая прочность особенно при изгибе (в начальные сроки твердения).25
Цель изобретения - повышение прочности вяжущего.
Это достигается тем, что вяжущее содержит кристаллическую добавку минералогического состава, вес.В:
C@S 35-45
CqS 28-3 2
С>А 8-12
Гидроалюмин аты 16-19
Гидросульфо - алюминаты- 2,0-3,0 при следукщем соотношении компонентов вяжущего, вес.Ъ:
Гипс 3-5
Добавка . 0,5-14
Портландцементный клинкер Остальное
Кристаллическую добавку получают путем охлаждения в воде до 50-100 С обожженной прй 1400-1550 С беэжелезистой портландцементной сырьевой смеси с последующей сушкой при
200-400 С. Степень гидратацни мине0 ралов, Образукщихся в процессе обжига, достигает при этом 10-15%. Преобладающими продуктами гидратации являются высокодисперсные гндроалюминаты кальция состава С Ан и С4АН,4, а также волокнистые крйсталлы эттрннгита. Вследствие высокой дисперсностн образующиеся гидраты способны к адсорбции ионов и дальнейшему росту в среде твердеющего вяжущего и служат
768774
Прочность обраэцов, МПа
Примеры
3 7 (1 3 7
Проб,д
4,4 тотип 4,6
1 3,4
2 4,8
6,9 9,9
5,2 6,3
8,4 10,2
9,1 12,8
9,6 12,4
9,1 11,4
7,6
3 5,2 8,4
4 5,6 8,7
5 5,4 8,1 подложкой для кристаллизацйи новообразований, что приводит к резкому увеличению как начальной, так и конечной прочности вяжущего.
Пример 1. Клинкер Щуровского
" цементного завода и гипс, взятые B соотношении, вес.Ъ: клинкер 95, гипс
5, смешивают и размалывают в шаровой мельнице до S>< = 5000 см /г. Полу ченное вяжущее затворяют водой при
В/Ц = 0,4 и формуют образцы-балочки
1х1х3 см. Хранение образцов — воздуш.но-влажное. Образцы испытывают в возрасте 1, 3, 7, 28 суток. Прочност- ные характеристики приведены в таблице.
Пример 2. Составляют смешан- 15 ное вяжущее, вес.Ъ: клинкер Щуровского цементного завода 96,5, гипс 3, добавка 0,5. Добавку получают путем обжига при 1450 С безжелезистой портландцементной сырьевой смеси и ее Щ охлаждения в воде до 50 С с последующей сушкой при 300 С. Обжиг проводят в силитовой лабоработной печи. Минералогический состав полученной таким образом кристаллической затравки„ вес,Ъ: C9S 35, С 5 32, С>А 12, гидроалюминаты 19, гидросульфоалюминаты 2,0.
Технология приготовления вяжущего, изготовление, хранение и испытание образцов аналогично примеру 1. Проч ностйые характеристики приведены в таблице.
П р н м е р 3. Составляют смешанное вяжущее, вес.Ъ: клинкер Щуровского цементного завода 92, гипс 3, Прочность при изгибе в возрасте, сут
Благодаря полученным результатам вяжущее с данной добавкой относится к разряду быстротвердекщих высоко- 40 марочных. - .Применение добавки - кристаллической затравки позволяет получать высо комарочные цементы марки "500", "600" и "700" с высокими прочностными ха- 65 добавка 5. Добавку получают по технологии и при условиях, указанных в примере 2. Минералогический состав полученной кристаллической затравки, вес.Ъ: С95 40,0, QS 30,0 С А 10,0 гидроалюмннаты 17,0; гидросульфоалюминаты 3,0. Технология приготовления вяжущего, изготовление, хранение и испытание образцов аналогично примеру 1. Прочностные характеристики приведены в таблице.
Пример 4. Составляют смешанное вяжущее, вес.Ъ: клинкер Щуровского цементного завода 85, гипс 5, добавка 10. Добавку — кристаллическую затравку получают по технологии и при условиях, описанных в примере 2.
Минералогический состав полученной кристаллической затравки, вес.Ъ:
45 0 C S 28 ° 0 СЗА 8 10 гид роалюминаты 16,0, гидросульфоалюминаты 3,0. Технология приготовления вяжущего;"изготовление, хранение и испытание образцов аналогично при-, меру 1. Прочностные показатели приведены в таблице.
Пример 5. Составляют смешанное вяжущее, вес.Ъ: клинкер Щуровского цементного завода 81,0; гипс
5,0, добавка 14. Минералогический состав полученной кристаллической затравки, вес.Ъ: С93 45, CzS 28,, СяА 8, гидроалюмннаты 16.,0 гидросульфоалюминаты 3,О. Технология приготовления вяжущего изготовление и храненМэ и испытание образцов аналогично примеру 1. Прочностные характеристики представлены в таблице.
Прочность при сжатии в возрасте, сут
1 28
98,6 50, 2 61,6 83, 2
32,7 61,6 70,3 98,9
18,9 34,2 46,8 51,2
29,9 58,2 64,0 89,4
34,8 66,3 74,5 94,8
34,6 53,1 89 1 рактеристиками в ранние сроки тверденйя.
Применение высокомарочных цементов при производстве железобетонных иэделий позволяет сократить расход вяжущего на 40-70 кг на 1 м бетона, 9 что при выпуске 1 млн. м бетона в год даст экономический эффект 500768774
Формула изобретения
Составитель И. Горшкова:Техред И.Ъсталов Корректор Л. Иван
Редактор Н. Воликова
Заказ 7305/63 Тираж 671
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП "Патент", г. ужгород, ул. Проектная, 4
550 тыс. рублей. Дополнительный эко- номический эффект получается также от сокращения времени оборачиваемости форм для изготовления Железобетонных изделий.
Вяжущее, включающее портландцементный клинкер, гипс и кристаллическую добавку, о т л и ч а ю щ е е с я
16 тем, что, с целью повьиаения прочности вяжущего, оно содержит кристаллическую добавку минералогического состава, вес.Ъ: C S 35-45; C>S 28-32, С>А 8-12, гидроалюминаты 16-19; гидросульфоалюминаты 2-3, при следующем соотношении компойентов вяжущего, вес. Ъ:
Гипс 3-5
Добавка 0,5-14,0
Портландцементный клинкер остальное
Источники информации, принятые во внимание при экспертизе
1. Волженский A.Â. и др. Минераль" ные влекущие вецества, И,, Высшая школа, 1973, с. 167-169.
2. Кудряшов В.В. Автореферат кандидатской диссертации. И., 1973.
