Реферат



молю -,: .тх

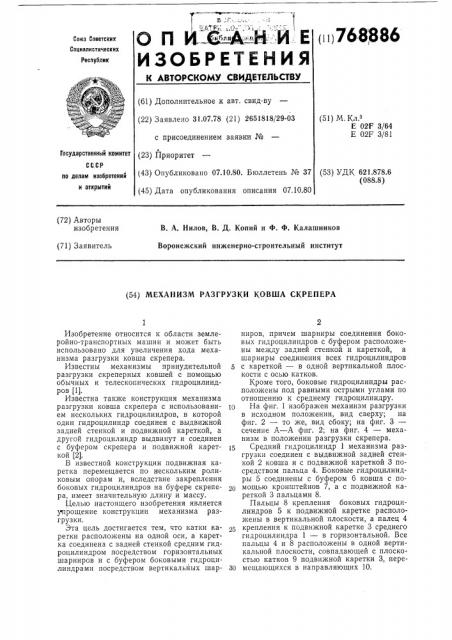

ИЗОБРЕТЕНИЯ пи 768,886

Союз Советскнх

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31.07.78 (21) 2651818/29-03 с присоединением заявки № (23) Приоритет (51) М.К .

Е 02F 3/64

Е 02F 3/81

Государственный комитет

СС,СР ло делам изобретений н открытий (43) Опубликовано 07.10.80. Бюллетень № 37 (53) УДК 621.878,6 (088.8) (45) Дата опубликования описания 07.10.80 (72) Авторы изобретения

В. А. Нилов, В. Д. Копий и Ф. Ф. Калашников

Воронежский инженерно-строительный институт (71) Заявитель (54) МЕХАНИЗМ РАЗГРУЗКИ КОВША СКРЕПЕРА

Изобретение относится к области землеройно-транспортных машин и может быть использовано для увеличения хода механизма разгрузки ковша скрепера.

Известны механизмы принудительной разгрузки скреперных ковшей с помощью обычных и телескопических гидроцилиндров (1).

Известна также конструкция механизма разгрузки ковша скрепера с использованием нескольких гидроцилиндров, в которой один гидроцилиндр соединен с выдвижной задней стенкой и подвижной кареткой, а другой гидроцилиндр выдвинут и соединен с буфером скрепера и подвижной карет- 15 кой (2).

В известной конструкции подвижная каретка перемещается по нескольким роликовым опорам и, вследствие закрепления боковых гидроцилиндров на буфере скрепера, имеет значительную длину и массу.

Целью настоящего изобретения является упрощение конструкции механизма разгрузки.

Эта цель достигается тем, что катки каретки расположены на одной оси, а каретка соединена с задней стенкой средним гидроцилиндром посредством горизонтальных шарниров и с буфером боковыми гидроцилиндрами посредством вертикальных шар- ЗО ниров, причем шарниры соединения боковых гидроцилиндров с буфером расположены между задней стенкой и кареткой, а шарниры соединения всех гидроцилиндров с кареткой — в одной вертикальной плоскости с осью катков.

Кроме того, боковые гидроцилиндры расположены под равными острыми углами по отношению к среднему гидроцилиндру.

На фиг. 1 изображен механизм разгрузки в исходном положении, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3— сечение А — А фиг. 2; на фиг. 4 — механизм в положении разгрузки скрепера.

Средний гидроцилиндр 1 механизма разгрузки соединен с выдвижной задней стенкой 2 ковша и с подвижной кареткой 3 посредством пальца 4. Боковые гидроцилиндры 5 соединены с буфером 6 ковша с помощью кронштейнов 7, а с подвижной кареткойй 3 п ал ьца ми 8.

Пальцы 8 крепления боковых гидроцилиндров 5 к подвижной каретке расположены в вертикальной плоскости, а палец 4 крепления к подвижной каретке 3 среднего гидроцилиндра 1 — в горизонтальной. Все пальцы 4 и 8 расположены в одной вертикальной плоскости, совпадающей с плоскостью катков 9 подвижной каретки 3, перемещающихся в направляющих 10.

768886

Боковые гидроцилиндры 5 расположены под равными острыми углами к среднему гидроцилиндру 1.

Механизм разгрузки работает следующим образом. В исходном положении зад- 5 няя стенка 2 находится в крайнем правом положении. Гидроцилиндры механизма разгрузки подбирают таким образом, чтобы площадь бесштоковой полости среднего гидроцилиндра 1 была больше суммы пло- )0 щадей штоковых полостей боковых гидроцилиндров 5. Поэтому при подаче рабочей жидкости в бесштоковую полость среднего гидроцилиндра 1 и штоковые полости боковых гидроцилиндров 5 начнется перемеще- 15 ние задней стенки 2 за счет выдвижения штока среднего гидроцилиндра 1.

При полном использовании хода средним гидроцилиндром 1 начинают работать боковые гидроцилиндры 5, которые переме- 20 щают подвижную каретку 3, выдвинутый гидроцилиндр 1 и заднюю стенку 2 как одно целое в крайнее левое положение. Благодаря тому, что пальцы 8 крепления боковых гидроцилиндров 5 расположены в вер- 2 тикальной плоскости, а пальцы 4 крепления среднего гидроцилиндра 1 — в горизонтальной, стало возможным упростить механизм разгрузки, выполнив подвижную каретку 3 одноопорной (катки 9). ЗО

В исходное положение механизм разгрузки возвращается в обратной последовательности при реверсировании потока рабочей жидкости в гидроцилиндрах 1 и 5.

Применение предлагаемого механизма разгрузки позволяет упростить конструк4 цию подобных механизмов с несколькими гидроцилиндрами и снизить простой скрепера из-за неисправности этого механизма, Формула изобретения

1. Механизм разгрузки ковша скрепера, включающий продольно выдвижную заднюю стенку, каретку с установленными в продольных направляющих буфера ковша катками и шарнирно соединенные соответственно с кареткой и задней стенкой ковша и буфером средний и боковые гидроцилиндры, отличающийся тем, что, с целью упрощения его конструкции, катки каретки расположены на одной оси, а каретка соединена с задней стенкой средним гидроцилиндром посредством горизонтальных шарниров и с буфером боковыми гидроцилиндрами посредством вертикальных шарниров, причем шарниры соединения боковых гидроцилиндров с буфером расположены между задней стенкой и кареткой, а шарниры соединения всех гидроцилиндров с кареткой — в одной вертикальной плоскости с осью катков.

2. Механизм по и. 1, отличающийся тем, что боковые гидроцилиндры расположены под равными острыми углами по отношению к среднему гидроцилиндру.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

К 641041, кл. Е 02F 3/64, 1977.

2. Патент США № 3952432, кл. 37 — 126, опублик. 1976.

768886 фиг. Я
