Реферат

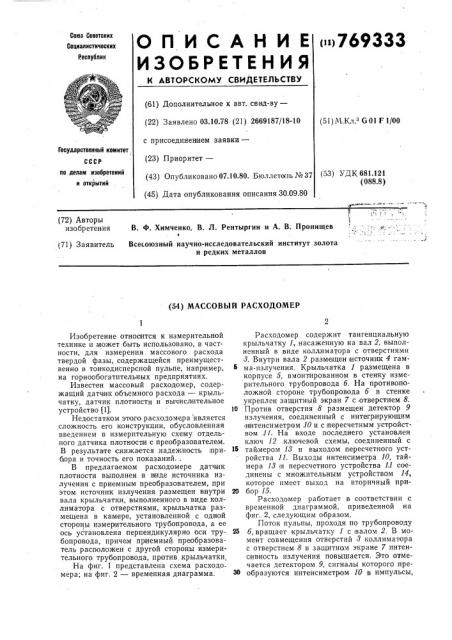

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)769333 (61) Дополнительное к авт. свил-ву— (22) Заявлено 03.10.78 (21) 2669187/18-10 (51) М Кч з G 01 F 1/00 с присоединением заявки—

Государственный комитет

СССР (23) Приоритет— (43) Опубликовано 07.10.80. Бюллетыь № 37 (45) Дата опубликования описания 30.09.80 по делам изобретений и открытий (53) УДК 681.121 (088.8) (72) Авторы изобретения

В. Ф. Химченко, В. Л. Рентыргин и А. В. Пронищев

Всесоюзный научно-исследовательский институт золота и редких металлов (71) Заявитель (54) МАССОВЫЙ РАСХОДОМЕР

Изобретение относится к измерительной технике и может быть использовано, в частности, для измерения. массового расхода твердой фазы, содержащейся преимущественно в тонкодисперсной пульпе, например, на горнообогатительных предприятиях.

Известен массовый расходомер, содержащий датчик объемного расхода — крыльчатку, датчик плотности и вычислительное устройство (1).

Недостатком этого расходомера является сложность его конструкции, обусловленная введением в измерительную схему отдельного датчика плотности с преобразователем.

В результате снижается .надежность,приб ора и точность его показаний..

В предлагаемом расходомере датчик плотности выполнен в виде источника излучения с приемным преобразователем, при этом источник излучения р аз мещен внутри вала крыльчатки, выполненного в виде коллиматора с отверстиями, крыльчатка размещена в камере, установленной с одной стороны измерительного трубопровода, а ее ось установлена перпендикулярно оси трубопровода, причем приемный преобразователь расположен с другой стороны измерительного трубопровода, против .крыльчатки

На фиг. 1 представлена схема расходо мера; на фиг. 2 — временная диаграмма.

Расходомер содержит тангенциальную крыльчатку 1, насаженную на вал 2, выполненный в виде коллиматора с отверстиями

8. Внутри вала 2 размещен источник 4 гамма-излучения. Крыльчатка 1 размещена в корпусе 5, вмонтированном в стенку измерительного трубопровода б. На противоположной стороне трубопровода б в стенке укреплен защитный экран 7 с отверстием 8.

10 Против отверстия 8 размещен детектор 9 излучения, соединенный с интегрирующим

-и нтенсиметром,10 и с лересчетным устройством,ll. На входе последнего установлен ключ 12 .ключевой схемы, соединенный с

15 таймером 18 и выходом пересчетного устройства 11. Выходы интенсиметра 10, таймера 18 и пересчетного устройства 1,1 соединены с множительным устройством 14, которое имеет выход на вторичный при20 бор 15.

Расходомер работает в соответствии с временной диаграммой, приведенной на фиг. 2, следующим образом.

Поток пульпы, проходя по трубопроводу

25 б, вращает крыльчатку 1 с валом 2. В момент совмещения отверстий 8 коллиматора с отверстием 8 в защитном экране 7 интенсивность излучения повышается. Это отмечается детектором 9, сигналы которого преобразуются интенсиметром 10 в импульсы, 769333 поступающие в свою очередь на вход множ ительного устройства 14 с частотой следования, пропорциональной скорюсти вра щения крыльчатки.

В момент времени nt (см. фиг. 2) таймер 13 выдает импульс, открывающий ключ

12, и .импульсы с выхода детектора 9 в количестве, пропорциональном плотности, поступают на вход пересчетного устройства 11 до момента времен и t, когда таймер 18 от-, кроет ключевую схему,14, и далее до заполнения емкости пересчетного устройства

11 в момент t„, когда импульс с ее выхода закроет ключевую схему 14 и ключ 12. Таиим образом,,ключевая схема открывается на период (1„ — Ц, когда вторичный прибор

15 фиксирует импульсы интенсиметра 10, частота следования которых пропорциональна объемному расходу, а количество, зафиксированное за период времен и (1„— /), массовому расходу твердого материала.

Нулевой расход по твердому материалу отмечается в том случае, когда по трубопроводу б течет чистая вода и когда период времен и 1„заполнения емкости устройства

11 совпадает с интервалом времени, который устанавливают по чистой воде с помощью таймера 18.

Такое техническое решение позволяет при наличи и одного преобразователя получить информацию . о двух параметрах— объемном расходе и плотности в соответствии с формулой

B — 1и. пТ

Рт

Т где Q, — расход твердого материала, со держащегося в пульпе;

С вЂ” постоянная, зависящая от сечения трубопровода, его,материала и энергии гамма-,квантов;

 — постоянная, зависящая от актив ности источника;

Т вЂ” время одного оборота крыльчатки.

Объемный расход определяется частотой следования пиков интенсивности излучения, пропорциональной скорости вращения крыльчатки, которые вырабатывает интенсиметр, а плотность — числом гамма-квантов, которые суммирует за определенный период времени пересчетное устройство. Сигналы последHIHx преобразуются множительным устройством в единицы массового расхода.

Таким образом, расходомер содержит юдин преобразователь, несущий информацию о

10 двух параметрах — объемном расходе и плотности. Наличие вращающегося коллиматора с множеством отверстий повышает чувствительность расходомера, так как увеличивает частоту следования пиков интенс ивности излучения и обеспечивает;их более четкую фиксацию, поскольку излучение коллимируется дважды — коллиматором и отверстием в защитном экране.

Формула изобретения

Массовый расходомер, содержащий участок измерительного трубопровода с распо25 ложенными внутри него крыльчаткой измерителя объемного расхода и измерителем плотности, подключенными к вычислительному устройству, о т л и ч а ю щm и с я тем, что, с целью упрощения конструкции и повышения надежности работы, в нем датчик плотности выполнен в виде,источника излучения с приемным преобразователем, при этом источник излучения размещен внутри вала крыльчатии, выполненного в виде коллиматора с отверстиями, а крыльчатка размещена в камере, установленной с одной стороны измерительного трубопровода, а ее ось установлена перпендикулярно оси трубопровода, причем приемный преобразова4О тель расположен с друпой стороны измерительного трубопровода, против крыльчатки.

Источник информации, принятый во внимание при экспертизе:

48 1. Авторское свидетельство СССР

Хо 504088, кл. G 01 F 1/00, 1974 (прототип).

769333

3aixOd, t h r77err пьиеп па дыюо гоаал ера оооюож

17 плюй 12

&оо

// nepecverrr

pc/77р Ж2

c оорюян

enenveE ох жы о,гоР о"7 орса

rrpudopa
