Реферат



м - г ;,p . - ие >, t з, т: " 1\), —. .

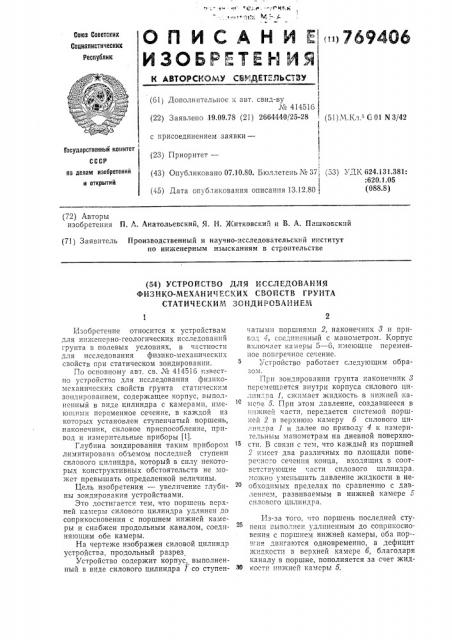

О П И С А Н И Е < >769466

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик (! (51) Л Кч С 01 Ы 3/42 ( (61) Дополнительное к авт. свид-ву

Ы 414516 (22) Заявлено 19.09.78 (21) 2664440/25-28 с присоединением заявки—

Гасударственный комитет

СССР (23) Приоритет— ло делам изобретений и открытий (43) Опубликовано 07.10.80. Бюллетень No 37 (53) УДК 624.131.381:

:620.1.05 (45) Дата опубликования описания 13.12.80 1 (088.8) (72) Авторы изобретения H. А. Анатольевский, Я. H. Щпковский и В. A. Пашковский (71) Заявитель Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве (54) УСТРОЙСТВО ДЛЯ И ССЛ ЕДОВАН ИЯ

ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТА

СТАТИЧЕСКИМ ЗОНДИРОВАНИЕМ

Изобретение относится к устройствам для инжеперно-геологических исследований грунта в полевых условиях, в частности для исследования физико-механических свойств при статическом зондировании.

По основному авт. св. М 414516 известно устройство для исследования физикомсханичсских свойств грунта статическим зондированием, содержащее корпус, выполненный в виде цилиндра с камерами, имеющими переменное сечение, в каждой из которых установлен ступенчатый поршень, наконечник, силовое приспособление, привод и измерительные приборы tI).

Глубина зондирования таким прибором лимитирована объемом последней ступени силового цилиндра, который в силу некоторых конструктивных обстоятельств не может превышать определенной величины.

Цель изобретения — увеличение глубины зондирования устройствами. это достигается тем, что поршень верхней камеры силового цилиндра удлинен до соприкосновения с поршнем нижней камеры и снабжен продольным каналом, соединяющим обе камеры.

На чертеже изображен силовой цилиндр устройства, продольный разрез

Устройство содержит корпус, выполненный в виде силового цилиндра 1 со ступенчатымп поршнями 2, наконечник 8 и приво- 4, соединенный с манометром. Корпус включает камеры 5 — 6, имеющие переменное поперечное сечение.

Устройство работает следующим образом.

Ipn зондировании грунта наконечник 8 перемещается внутри корпуса силового цилин,DB 1, сжимает жидкость в нижней камере 5. При этом давление, создавшееся в нижней части, передается системой поршней 2 в верхнюю камеру б силового цилиндра 1 и далее по приводу 4 к измерительным манометрам на дневной поверхности. В связи с тем, что каждый из поршней

2 имеет два различных по площади поперечно."о сечения конца, входящих в соответствующие части силового цилиндра. можно уменьшить давление жидкости в необходимых пределах по сравнению с давленпем, развиваемым в нижней камере 5 силового цилиндра.

Из-за того, что поршень последней ступени выпо!íен удлиненным до соприкосновения с поршнем нижней камеры, оба пор-п.ня двигаются одновременно, а дефицит жидкости в верхней камере б, благодаря каналу в поршне, пополняется за счет жидзО кости нижней камеры б.

769406

Формула изобретения

Составитель И. Музычнина

Техред О. Павлова Корректор И. Осиповская

Редактор Г. Петрова

Заказ 1286/1299 Изд. Ма 480 Тираж 1033 Подписное

НПО сПоиск> Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. сПатент>

Использование устройства позволит увеличить глубину зондирования с 15 — 20 до

25 — 30 л, что позволит решать инженерные задачи, выполнение которых ранее было недостижимо.

Устройство для исследования физикомеханических свойств грунта статическим зондированием по авт. свид, М 414516, о тл и ч а ю щ ее ся тем, что, с целью увели .ñíèÿ глубины зондирования, поршень верхней камеры силового цилиндра удлинен до соприкосновения с поршнем нижней камеры и снабжен продольным каналом, соединяющим обе камеры.

Источник информации, принятый во внимание при экспертизе:

10 1. Авторское свидетельство СССР

Мз 414516, кл. G 01 N 3/42, 1971 (прототип) .
