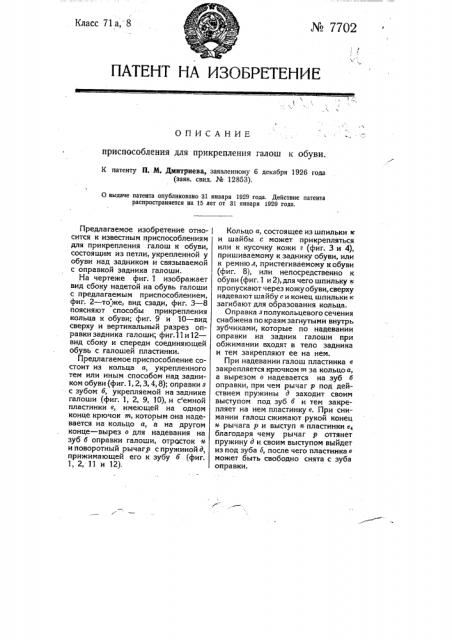

Класс 71а, 8 № 7702

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для прикрепления галош к обуви.

К патенту П.;М. Дмитриева, заявленному 6 декабря 1926 года (ваяв. свид. K 12853).

0 выдаче патента опубликовано 31 января 1929 года. Действие патента распространяется на 15 лет от 81 января 1929 года.

Предлагаемое изобретение относится к известным приспособлениям для прикрепления галош к обуви, состоящим из петли, укрепленной у обуви над задником и связываемой с оправкой задника галоши.

На чертеже фиг. 1 изображает вид сбоку надетой на обувь галоши с предлагаемым приспособлением, фиг. 2 — то"же, вид сзади, фиг. 3 — 8 поясняют способы прикрепления кольца к обуви; фиг. 9 и 10 †в сверху и вертикальный разрез оправки задника галоши; фиг.11и12— вид сбоку и спереди соединяющей обувь с галошей пластинки.

Предлагаемое приспособление состоит из кольца а, укрепленного тем или иным способом над задником обуви (фиг. 1, 2, 3, 4, 8); оправки s с зубом 6, укрепляемой на заднике галоши (фиг. 1, 2, 9, 10), и с емной пластинки е, имеющей на одном конце крючок m, которым она надевается на кольцо а, а на другом конце †выр о для надевания на зуб б оправки галоши, отросток и и поворотный рычагу с пружиной д, прижимающей его к зубу б (фиг.

1, 2, 11 и 12).

Кольцо а, состоящее из шпильки к и шайбы с может прикрепляться или к кусочку кожи а (фиг. 3 и 4), пришиваемому к заднику обуви, или к ремню л, пристегиваемому к обуви (фиг. 8), или непосредственно к обуви (фиг. 1 и 2), для чего шпильку к пропускают через кожу обуви, сверху надевают шайбу с и конец шпильки загибают для образования кольца.

Оправка s полукольцевого сечения снабжена по краям загнутыми внутрь зубчиками, которые по надевании оправки на задник галоши при обжимании входят в тело задника и тем закрепляют ее на нем.

При надевании галош пластинка е закрепляется крючком m за кольцо а, а вырезом о надевается на зуб б оправки, при чем рычаг р под действием пружины д заходит своим выступом под зуб б и тем закрепляет на нем пластинку е. При снимании галош сжимают рукой конец и рычага р и выступ и пластинки е< благодаря чему рычаг 19 оттянет пружину д и своим выступом выйдет из под зуба б, после чего пластинка е может быть свободно снята с зуба оправки. стиг.5 Фиг.5, с зиг g. K C)- II c

С1э г9, " IDNf. 10.

6 С с

Ф ИГП. Фиг.й

Ill ГД

П. П.

Тине-иmxorpa@иa екраеный Печатнике, Иенингред, Международный, 75.

Предмет патента.

Приспособление для прикрепления галош к обуви, снабженной над задником петлей, связываемой с выступом покрывающей задник галоши оправки, отличающееся применением с емной пластинки ц сна.бженной крючком m для навешивания на кольцо а обуви, вырезом о для надевания на прикрепленный к оправке галоши зуб б и рычагом ю с пружиной д для закрепления пластинки в на зубе 6 ,.

Н H

СРиг 2.
