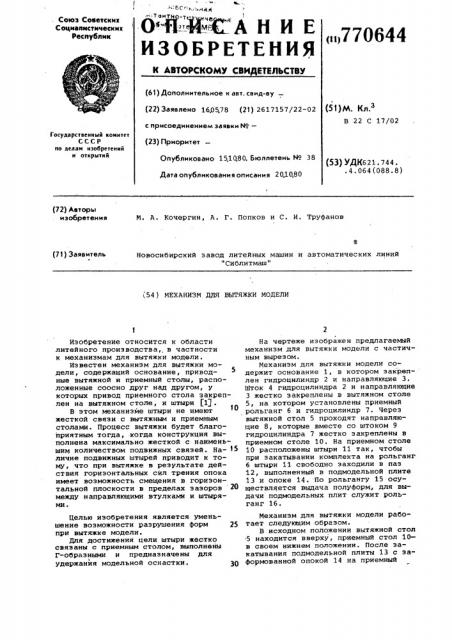

ИЗОБРЕТЕНИЯ. Союз Советских

Социалистических

Республик

<,770644 ю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 160578 (21) 2617157/22-02 с присоединением заявни ¹â€” (23) Приоритет

Опубликовано 151080, Бюллетень № 38

Дата опубликования описания 201080

<511М. Кл.

В 22 С 17/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621.744. .4.064(088.8) (72) Авторы изобретения

N. A. Кочергин, А. Г. Попков и С. И. Труфанов (71) Заявитель

Новосибирский завод литейных машин и автоматических линий

"Сиблитмаш" 54 ) МЕХАНИЗМ ДЛЯ ВЫТЯЖКИ МОДЕЛИ

Изобретение относится к области литейного производства,. в частности к механизмам для вытяжки модели.

Известен механизм для вытяжки модели, содержащий основание, приводные вытяжной и приемный столы, расположенные соосно друг над другом, у которых привод приемного стола закреплен на вытяжном столе, и штыри 11 .

В этом механизме штыри не имеют жесткой связи с вытяжным и приемным столами. Процесс вытяжки будет благоприятным тогда, когда конструкция выполнена максимально жесткой с наименьшим количеством подвижных связей. На- 15 личие подвижных штырей приводит к тому, что при вытяжке в результате действия горизонтальных сил трения опока имеет возможность смещения в горизонтальной плоскости в пределах зазоров между направляющими втулками и штырями °

Целью изобретения является уменьшение возможности разрушения форм 25 при вытяжке модели.

Для достижения цели штыри жестко связаны с приемным столом, выполнены

Г-образными и предназначены для удержания модельной оснастки.

На чертеже изображен предлагаемый механизм для вытяжки модели с частичным вырезом.

Механизм для вытяжки модели содержит основание 1, в котором закреплен гидроцилиндр 2 и направляющие 3.

Шток 4 гидроцилиндра 2 и направляннцие

3 жестко закреплены в вытяжном столе

5, на котором установлены приемный рольганг 6 и гидроцилиндр 7. Через вытяжной стол 5 проходят направляющие 8, которые вместе со штоком 9 гидроцилиндра 7 жестко закреплены в приемном столе 10. На приемном столе

10 расположены штыри 11 так, чтобы при закатывании комплекта на рольганг

6 штыри 11 свободно заходили в паэ

12, выполненный в подмодельной плите

13 и опоке 14. По рольгангу 15 осуществляется выдача полуформ, для выдачи подмодельных плит служит рольганг 16.

Механизм для вытяжки модели работает следунхцим образом.

В исходном положении вытяжной стол

5 находится вверху, приемный стол 10в своем нижнем положении. После закатывания подмодельной плиты 13 с заформованной опокой 14 на приемный

770644

Составитель Н. Ромашова

Редактор Н. Корченко Техред Е. Гаврилешко Корректор М. Коста

Заказ 7343/11

Тираж 889

Подписное

ВНИИПИ Государственного комитета СССР

lIo делам изобретений и открытий

113035, москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 рольганг 6 подают рабочую жидкость в полость гидроцилиндра 7. Приемный стол 10 и штыри 11 приподнимают подмодельную плиту 13, осуществляя пред. варительную вытяжку модели (на чертеже не показана), Затем полость гидроцилиндра 2 включают на слив рабочей жидкости, и вытяжной стол 5 опускается.

После опускания подмодельной плиты 1

13 с моделью на рольганг 16 осуществляется,дальнейшая вытяжка модели.

Далее вытяжной стол 5 опускается в свое нижнее положение, и по рольгангу

15 происходит выдача полуформ. 15

Формула изобретения

Механизм для вытяжки модели, содержащий основание, приводные вытяжной и приемный столы, расположенные соосно друг с другом, причем привод приемного стола закреплен на вытяжном столе,и штыри, о т л и ч а ю щ и и с я тем, что, с целью уменьшения возможности разрушения форм при вытяжке модели, штыри жестко связаны с приемным столом, выполнены Г-образными и предназначены для удержания модельной оснастки.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ М 1058701, кл. 31 b 11/04, опублик. 1959.
