Реферат

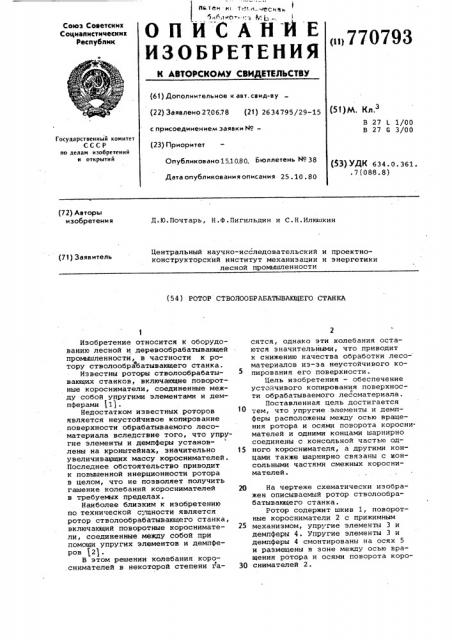

пй TCH Hl ТИ!.и ° CX5h

ОП ИСАЙ и E

ИЗОБРЕТЕНИЯ

Союз Советскик

Социелистическик

Республик

<1>770793

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 2706.78 (21) 2634795/29-15 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 15.1080. Бюллетень ¹ 38

Дата опубликования описания 25 . 10 . 80 (51)М. Кл.

B 27 L 1/00

В 27 С 3/00

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 634.0.361..7(088.8) (72) Авторы изобретения

Д. Ю. Почтарь, Н.Ф. Пигильдин и С. Н. Илюшкин

Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (71) Заявитель (54) РОТОР СТВОЛООБРАБАТЫВАКЩЕГО СТАНКА

15

30

Изобретение относится к оборудованию лесной и деревообрабатывающей промышленности, в частности к ротору стволообрабатывающего станка.

Известны роторы стволообрабатывающих станков, включающие поворотные коросниматели, соединенные между собой упругими элементами и демпферами 11.

Недостатком известных роторов является неустойчивое копирование поверхности обрабатываемого лесоматериала вследствие того, что упругие элементы и демпферы установлены на кронштейиак, значительно увеличивацицих массу короснимателей.

Последнее обстоятельство приводит к повышенной инерционности ротора в целом, что не позволяет получить гашение колебаний короснимателей в требуемых пределах.

Наиболее близким к изобретению по технической с.„-щности является ротор стволообрабатывающего станка, включающий поворотные коросниматели, соединенные между собой при помощи упругих элементов и демпферов 21.

В этом решении колебания коро.снимателей в некоторой степени гасятся, однако эти колебания остаются значительными, что приводит к снижению качества обработки лесоматериалов из-за неустойчивого копирования его поверхности.

Цель изобретения — обеспечение устойчивого копирования поверхносо ти обрабатываемого лесоматериала.

Поставленная цель достигается тем, что упругие элементы и демпферы расположены между осью вращения ротора и осями поворота короснимателей и одними концами шарнирно соединены с консольной частью одного короснимателя, а другими концами также шарнирно связаны с консольными частями смежных короснимателей.

На чертеже схематически изображен описываемый ротор стволообрабатывающего станка.

Ротор содержит шкив 1, поворотные коросниматели 2 с прижимным механизмом, упругие элементы 3 и демпферы 4. Упругие элементы 3 и демпферы 4 смонтированы на осях 5 и размещены в зоне между осью вращения ротора и осями поворота короснимателей 2.

0793

Формула изобретения

ВБИИПИ Заказ 7359/18 Тираж 559 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Работа описываемого ротора стволообрабатывающего станка осуществля-. ется следующим образом.

В замкнутой системе посредством упругих элементов 3 создается ° необходимое усилие прижима короснимателей 2 к лесоматериалу. При подаче бревна коросниматели 2 расходятся, поворачиваясь на некоторый угол, зависящий от диаметра лесоматериала.

При этом упругие элементы 3, например пружины, растягиваются и усилия на короснимателях возрастают. Копирование ствола, имеющего правильную цилиндрическую форму, осуществляется с равномерным прижимом. В случае несовпадения осей ротора и обрабатываемого ствола также обеспечивается равномерный прижим короснимателей за счет обеспечения равной деформации упругих элементов 3..

При набегании одного из короснимателей на поверхностный порок (остатки сучьев, эакомелистость, наплывы и т.п.) возникают его вынужденные колебания, которые быстро затухают. Правильным подбором места установки демпферов и их коэффициентов диссипации можно добиться того, чтобы колебания корос. нимателя затухали в течение одного полупериода, т.е. чтобы колебания были апериодическими. Это сведет до минимума время отрыва короснимателя от лесоматериала в момент колебаний и будет способствовать улучшению качества окорки лесоматериалов.

Ротор стволообрабатывающего станка, включающий поворотные коросни о матели, соединенные между собой при помощи упругих элементов и демпферов, отличающийся тем, что, с целью обеспечения устойчивого копирования поверхности обраба1Я тываемого лесоматериала, упругие элементы и демпферы расположены между осью вращения ротора и осями поворота короснимателей и одними концами шарнирно соединены с кон;у сольной частью одного короснимателя, а другими концами также шарнирно .связаны с консольными частями смежных короснимателей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

172467 K . B 27 L 1/00 1964.

2. Авторское свидетельство СССР

: 9 504649, кл. В 27 1. 1/00, 1974.
