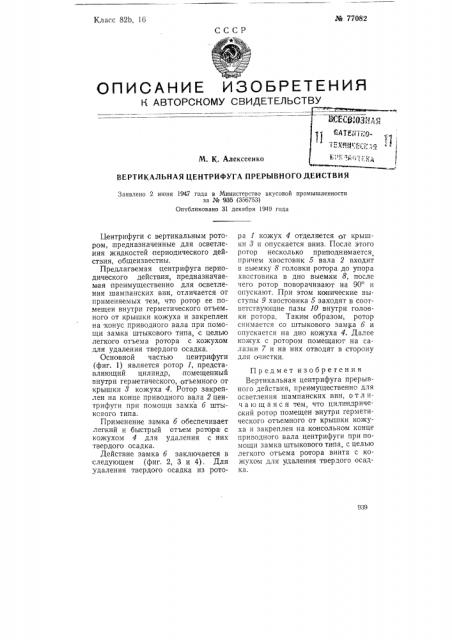

Класс 82b, 1б № 77082

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

P g„r>>1

М. К. Алексеенко

ВЕРТИКАЛЬНАЯ ЦЕНТРИФУГА ПРЕРЫВНОГО ДЕИСТВИЯ

Заявлено 2 июня 1947 года в Министерство вкусовой промышленности за е1е 935 (3567ЬЗ) Опубликовано 31 декабря 1949 года

939

Центрифуги с вертикальным ротором, предназначенные для осветления жидкостей периодического действия, общеизвестны.

Предлагаемая центрифуга периодического действия, предназначаемая преимущественно для осветления шампанских вин, отличается от применяемых тем, что ротор ее помещен внутри герметического отъем ного от крышки кожуха и закреплен на конус приводного вала при помощи замка штыкового типа, с целью легкого отъема ротора с кожухом для удаления твердого осадка.

Основной частью центрифуги (фиг. 1) является ротор l, представляющий цилиндр, помещенный внутри герметического, отъемного от крышки 8 кожуха 4. Ротор закреплен на конце приводного вала 2 центрифуги при помощи замка б штыкового типа.

Применение замка б обеспечивает легкий и быстрый отъем ротора е кожухом 4 для удаления с них твердого осадка.

Действие замка б заключается в следующем (фиг. 2, 3 и 4). Для удаления твердого осадка из ротора 1 кожух 4 отделяется от крышки 8 и опускается вниз. После этого ротор несколько приподнимается причем хвостовик 5 вала 2 входит в выемку 8 головки ротора до упора хвостовика в дно выемки 8, после чего ротор поворачивают на 90 и опускают. При этом конические выступы 9 хвостовика 5 заходят в соответствующие пазы 10 внутри головки ротора. Таким образом, ротор снимается со штыкового замка б и опускается на дно кожуха 4. Далее кожух с ротором помещают íà салазки 7 и на них отводят в сторону для очистки.

Предмет изобретения

Вертикальная центрифуга прерывного действия, преимущественно для осветления шампанских,вин, о т л ич а ю щ а я с я тем, что цилиндрический ротор помещен внутри герметического отъем ного от крышки кожуха и закреплен на,консольном конце приводного вала центрифуги при помощи замка штыкового типа, с целью легкого отъема ротора винта с кож»хом для удаления твердого осадка.
