Союз Советскик

Социалистическик

Республик

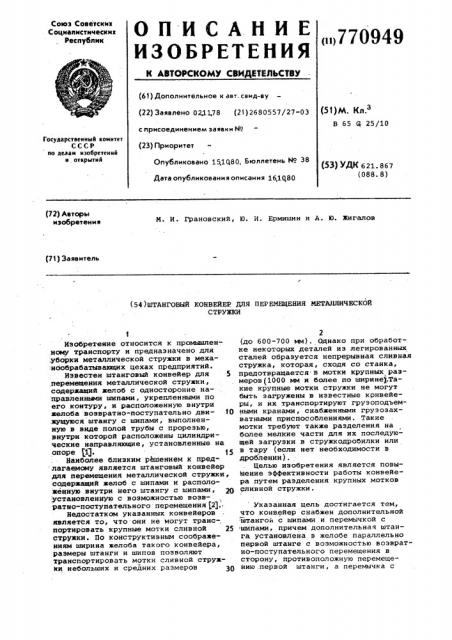

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1)770949 (61) Дополнительное к авт. саид-ву (22) Заявлено 021178 (21) 2680557/27-03 с присоединением заявки ¹ (23) Приоритет

Опубликовано 151Q80, Бюллетень № З8 (51)М. Кл.з

В 65 Я 25/10

Государственный комитет

СССР но делам изобретений н открытий (53) УДК 621. 867 (088. 8) Дата опубликования описания 16,1Q80 (72) Авторы изобретения

М. И. Грановский, Ю. И. Ермишин и A. Ю. Жигалов (71) Заявитель (54)ШТАНГОВЫЙ КОНВЕЙЕР ДЛЯ ПЕРЕМБЦЕНИЯ МЕТА11ЛИЧЕСКОЙ

СТРУЖКИ

Изобретение относится к промышленному транспорту и предназначено для

;уборки металлической стружки в меха.:нообрабатывающих цехах предприятий.

Известен штанговый конвейер для 5 ,перемещения металлической стружки, содержащий желоб с односторонне направленными шипами, укрепленными по

его контуру, и расположенную внутри желоба возвратно-поступательно дви.жущуюся штангу с шипами, выполненную в виде полой трубы с прорезью, внутри которой расположены цилиндрические направляющие, установленные на опоре g1g. 15

Наиболее близким решением к предлагаемому является штанговый конвейер для перемещения металлической стружки, содержащий желоб с шипами и расположенную внутри него штангу с шипами, :установленную с возможностью возвратно-поступательного перемещения (2), Недостатком укаэанных конвейеров является то, что они не могут транс-. портировать крупные мотки сливной 25 стружки. По конструктивным соображениям ширина желоба такого конвейера, размеры штанги и шипов позволяют транспортировать мотки сливной струийи небольших и средних размеров 30

2 (до 600-700 мм). Однако при обработке некоторых деталей из легированных сталей образуется непрерывная сливная стружка, которая, сходя со станка, предотвращается в мотки крупных размеров(1000 мм и более по ширине,Такие крупные мотки стружки не могут быть загружены в известные крнвейеры, и их транспортируют груэоподъемными кранами, снабженными груэоэахватными приспособлениями. Такие мотки требуют также разделения на более мелкие части для их последующей загрузки в стружкодробилки или в тару (если нет необходимости в дроблении).

Целью изобретения является повышение эффективности работы конвейера путем разделения крупных мотков сливной стружки.

Указанная цель достигается тем, что конвейер снабжен дополнительной штангой с шипами и перемычкой с шипами, причем дополнительная штанга установлена в желобе параллельно первой штанге с возможностью возвратно-поступательного перемещения в сторону, противоположную перемещению .первой штанги, а перемычка с

770949 шипами размещена в желобе между штангамн.

На фиг. 1 изображен конвейер,общий вид;на фиг. 2 то же, вид в плане; на фиг. 3 — разрез A-A на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 3.

Конвейер состоит иэ желоба 1 и размещенных в нем штанг 2 и 3. Штанги соединены со штоками гидроцилиндров

4 и 5. Подачу рабочей .жидкости под давлением в гидроцилиндры обеспечивают гидростанции б и 7(фиг. 1 и 2)

Штанги 2 и 3 представляют собой полые трубы с прорезями, в которых расположены цилиндрические направляющие 8 и 9, установленные на опорах 10 и 11, закрепленных на дне желоба 1. Штанги 2 и 3 имеют шипы

12 и 13(см. фиг. 3,4„) направленные в одну сторону. На дне желоба закреплена перемычка 14, которая снабжена шипами 15. По периметру желоба 1 щ приварены шипы 16, имеющие одностороннее направление.

Работает конвейер следующим образом.

Мотки стружки загружаются в окнаi расположенные по длине конвейера.

Стружка заполняет сечение желоба и опирается на штанги 2 и 3. Гидростанции б и 7 и гидроцилиндры 4 и 5 обеспечивают штангам 2 и 3 возвратнопоступательное движение. При этом, когда штанга 2 движется влево(в сторону привода) штанга 3 движется вправо. Входя в соприкосновение с мотками стружки, штанги начинают растягивать их в разные стороны. При Зз этом штанга 3 увлекает стружку вперед по ходу ее движения, а штанга 2 тянет ее назад в противоположную сторону. Но стружка удерживается шипами

16 и шипами 15 желоба перемычки. В 4О этот момент происходит частичный разрыв(разделение)мотков стружки, и часть их продвигается вперед(со штангой 3, а другая часть удерживается шипами в желобе. В следукиций момент, когда штанга 2 движется вправо, а штанга 3 влево, часть мотков стружки, увлекаемая шипами штанги, передвигается вперед. И снова происходит частичное разделение мотков. И так постепенно, шаг эа шагом, стружка продвигается вперед по ходу движения на фиг. 1 и 2 вправо и при этом происходит частичное разделение мотков. В конце конвейера стружка может быть перегружена в другой конвейер или тару, или в стружкодробилку.

ИснользованиЕ изобретения обеспечивает возможность транспортирования крупных мотков стружки и частич" ного их разделения при транспортировании эа счет, наличия двух штанг с противоположным направлением движения что позволяет расширить поперечное сечение конвейера и более эффективно эа счет приложения двух активных и противоположно направленных сил производить разделение(разрыв)мотков стружки.

Формула изобретения .

Штанговый конвейер для перемещения металлической стружки содержащий желоб с шипами и расположенную внутри него штангу с шипами, установленную с возможностью возвратно-поступательного перемещения, о т л ич а ю шийся тем, что, с целью

" Ф повышения эффективности работы конвейера путем разделения крупных мотков сливной стружки, он снабжен дополнительнрй штангой с шипамн и перемычкой с шипами, причем дополнительная штанга установлена в желобе параллельно первой штанге c BosMoaностью возвратно-поступательного перемещения в сторону, противоположную перемещению первой штанги, а церемычка с шипами размещена в желобе между штангами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9232821, кл. В 65 Ц 25/10, 1967.

2. Авторское свидетельство СССР

9 317585, кл. В 65 9 25/10, 1969 (прототип).
