Глазурь

Глазурь

Иллюстрации

Показать все

Реферат

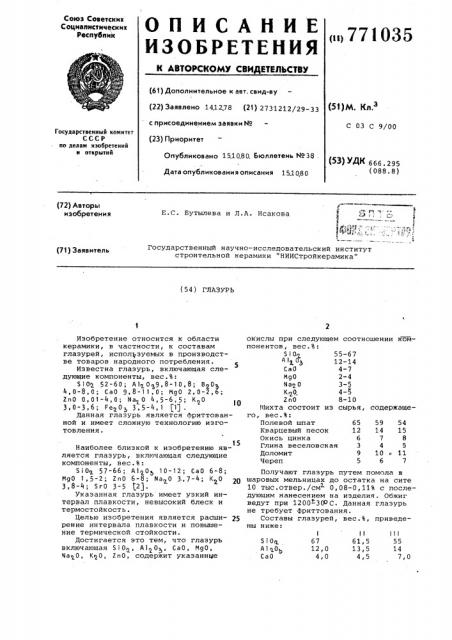

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

tis> 771035 (61) Дополнительное к авт, свид-ву (51)М. Кл.з (22) Заявлено 141278 (21) 2731212/29-33 с присоединением заявки ¹ (23) Приоритет

С 03 С 9/00

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 151080. Бюллетень hlo38 . (53) УДК 666 (088.8) Дата опубликования описания 151080 (72) Авторы изобретения

i + В 7

Ъ

Е.С. Бутылева и Л.А. Исакова

Государственный научно-исследовательский институт строительной керамики "НИИСтройкерамика" (71) Заявитель (54) ГЛАЗУРЬ

12

3

III

14

7,0

12,0

4,0

II

61,5

13,5

4,5

S I 0q

A1 OЬ

СаО

Изобретение относится к области керамики, в частности, к составам глазурей, используемых в производстве товаров народного потребления.

Известна глазурь, включающая следующие компоненты, вес.Ъ:

SiО 52-60; А1 0 9,8-10,8; 820

4,0-8,0; Са0 9,8-11,0; Mgo 2,0-2,6;

Zn0 t 0 Nag 0 4,5-6 5 К О

3,0-3,6; Fagot 3,5-4,1 $1) .

Данная глазурь является фриттованной и имеет сложную технологию изготовления.

Наиболее близкой к изобретению является глазурь, включающая следующие компоненты, вес.Ъ:

SI0 57-66; А1о0 10-12; Сао 6-8;

MgO 1,5-2; Zno 6-8; Na<0 3.,7-4; К20 2р

3,8-4; Sro 3-5 $2).

Укаэанная глазурь имеет узкий интервал плавкости, невысокий блеск и термостойкость.

Целью изобретения является расширение интервала плавкости и повышение термической стойкости.

Достигается зто тем, что глазурь включающая Sio<, Al> O, СаО, Mgo, Na O, КоО, Zno, содержит укаэанные окислы при следующем соотношении компонентов, вес.Ъ:

Si0g 55-67

At<0> 12-14

Са0 4-7

Mg0 2-4

Na20 3-5

К 0. 4-5

Zno 8-10

111ихта состоит из сырья, содержащего, вес.Ъ:

Полевой шпат 59 54

Кварцевый песок 14 15

Окись цинка 7 8

Глина веселовская 4 5

Доломит 10 е 11

Череп 6 7

Получают глазурь путем помола в шаровых мельницах до остатка на сите

10 тыс.отвер./см 0,08-0,11% с последующим нанесением на изделия. Обжиг ведут при 1200 30о С. Данная глазурь не требует фриттования.

Составы глазурей, вес.Ъ, приведены ниже:

771035

2,0 3 4

3 4 5

4 4,5 5

8 9 10 глазурей приведены в табMgO

На 0 к о

ZnO

Свойства лице.

Показатель

Термостойкость теплосмен

Плавкость, C

12 12 12

Составитель Т.Никульникова

Редактор Т.Девятко Техред С.Мигунова - КорректорВ.Синицкая

Заказ 7388/30 . Тираж 528 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Начало плавления 1100 1080 1060 1130

Растекание 1330 1310 1290 1300

Блеск, Ъ 68-70 72-75 70-72 68-70

Формула изобретения

Глазурь, включающая S10, А1 0, СаО, MgO, Na<0, К О, ZnO, о т Л и ч а ю щ а я с я тем, что, с целью расширения интервала плавкости и по5 вышения термической стойкости, она содержит указанные окислы при следующем соотношении компонентов, вес.%:

sion 55-67

А1 05 12-14

СаО 4-7

Mg0 2-4

Na 20 3-5

К О

4-5

Zn0 8-10 I5

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 620445, кл. С 03 С 9/00, 1977.

2. Авторское свидетельство СССР по заявке Р 2572071/29-33, о кл. С 03 С 9/00, 1978 (прототип).
