Кислотоупорная замазка

Кислотоупорная замазка

Иллюстрации

Показать все

Реферат

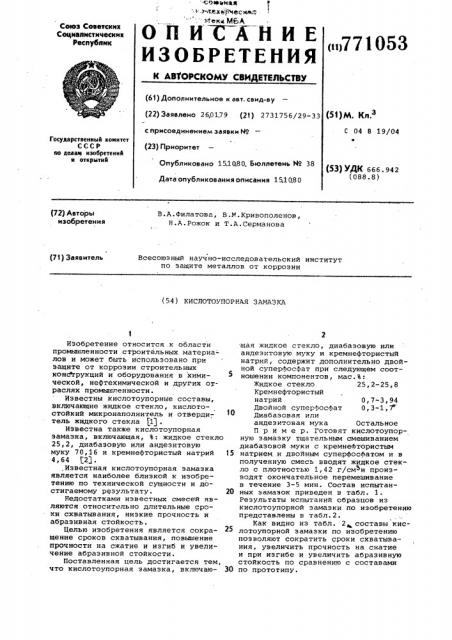

"с о ю авиа я .зт,в,хвфчесие

Мекд МьЛ

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

< о771053

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51) м. к.з (22) Заявлено 260179 (21) 2731756/29-33 с присоединением заявки Йо

С 04 8 19/04

Государственный комитет

СССР ее дмам изобретений н открытий (23) Приоритет

Опубликовано 15.1080, Бюллетень Йо 38

Дата опубликования описания 1Ы080 (53) УДК 666.942 (088.8) P2) Авторы изобретения

В.A. Филатова, В ._#_. Кривополенов, Н.A.Ðîæoê и Т.A.Ñåðìàíîâà (71) Заявитель

Всесоюзный научно-исследовательский институт по защите металлов от коррозии (54) КИСЛОТОУПОРНАЯ ЗАМАЗКА

Изобретение относится к области промышленности строительных материа- лов и может быть использовано при защите от коррозии строительных конструкций и оборудования в химической, нефтехимической и других отраслях проьышленности.

Известны кислотоупорные составы, включающие жидкое стекло, кислотостойкий микронаполнитель и отвердитель жидкого стекла (1) .

Известна также кислотоупорная замазка, включающая, Ъ: жидкое стекло

25,2, диабазовую или андезитовую муку 70,16 и кремнефтористый натрий

4,64 P2). .Известная кислотоупорная замазка является наиболее близкой к изобретению по технической сущности и достигаемому результату.

Недостатками известных смесей являются относительно длительные сроки схватывания, низкие прочность и абразивная стойкость.

Целью изобретения является сокращение сроков схватывания, повышение прочности на сжатие и изгиб и увеличение абразивной стойкости.

Поставленная цель достигается тем, что кислотоупорная замазка, включающая жидкое стекло, диабаэовую или андезитовую муку и кремнефтористый натрий, содержит дополнительно двойной суперфосфат при следующем соотношении компонентов, мас.В:

Жидкое стекло 25,2-25,8

Кремнефтористый натрий 0,7-3,94

Двойной суперфосфат 0,3-1,7

Диабазовая или андезитовая мука Остальное

Пример. Готовят кислотоупорную замазку тщательным смешиванием диабазовой муки с кремнефтористым !

5 натрием и двойным суперфосфатом и в полученную смесь вводят жидкое стекло с плотностью 1,42 г/смои производят окончательное перемешивание в течение 3-5 мин. Состав испытан20 ных замазок приведен в табл. 1.

Результаты испытаний образцов из кислотоупорной замазки по изобретению представлены в табл.2.

Как видно из табл. 2„ составы кислотоупорной замазки по йзобретению позволяют сократить сроки схватывания, увеличить прочность на сжатие и при изгибе и увеличить абразивную стойкость по сравнению с составами

30 по прототипу

771053

Т а б л и ц а 1

Соотношение компонентов в кислотоупорной замазке по изобретению

Содержание компонента, Ъ, для составов

Компонент

1 2 3

25,8

25,2

25,2

1,7

1,3

0,3

3,94

70,56

0,7

1,3

72,4

71,6

Таблица 2, Физико-механические свойства материала кислотоупорной замазки известной и по изобретению

Состав (2 (Показатель

3 прототип

Сроки схватывания при температуре О-5 С мин: начало

100

85

220

180

270 окончание

Предел прочности при изгибе, кг/см, через сут: 3

12 27

29,4 42 10

26,6

40,5

80

64

90 251

220

84,1

Предел и роч нос ти при сжатии, кг/см, через сут. 3

35 90

63,5 120

113, 2

170

150

230

260

565

540

333

290

Абразивная с; ойкость (потери г/см, м) 0,0478

0,0400 0,0281 0,0273

Формула изобретения но двойной суперфосфат г ри следующем соотношении компонентов, мас.%:

Жидкое стекло

Двойной суперфосфат

Кремнефтористый натрий

Диабазовая мука

Кйслотоупорная замазка, включаю:щая .жидкое стекло, диабазовую или аидезитовую муку и кремнефтористый ,натрий, отличающаяся тем, что; с целью сокращения сроков схватывания, повышения прочности на сжатие и изгиб и увеличения абразивной стойкости, она содержит дополнитель- .

Жидкое стекло

60 Кремнефтористый натрий

Двойной суперфосфат

Диабазовая или андеэитовая мука

25,2-25,8

0,7-3,94

0,3-1,7

Остальное

771053

Составитель E. Козлов

Редактор Т. Девятко Техред А. Щепанская Корректор Ю.Макаренко

Заказ 7390/31 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4

Источники информации, Принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 315703, кл. С 04 В 19/04, 10.06.68.

2. Субботин М.И., Курицына Ю.С.

Кислотоупорные бетоны, растворы и замазки.. М., Стройиздат, 1967, с.92-95 (прототип).
