Устройство для отрезания заданной длины материала

Устройство для отрезания заданной длины материала

Иллюстрации

Показать все

Реферат

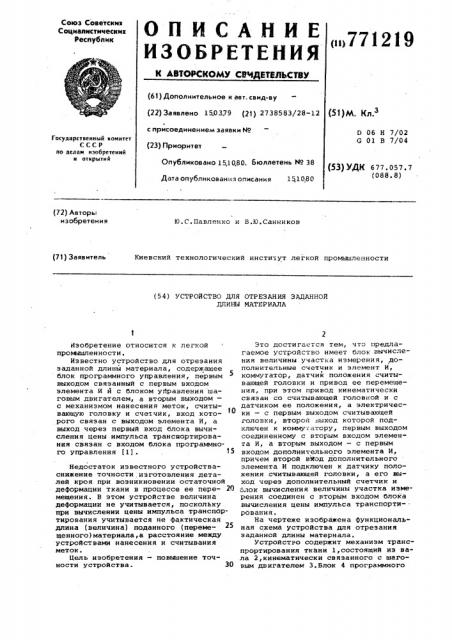

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СОЧДЕТИЛЬСТВУ

Союз Советских

Социалистических

Республик (771219 (61) Дополнительное к авт. свид-ву (22) Заявлено 150379 (21) 2738583/28-12 с присоединением заявки HP (23) Приоритет

Опубликовано 15,1080. Бюллетень М 38

Дата опубликования описания 141080

{51)М. Кл з

Р 06 Н 7/02

G 0l В 7/04

Государственный комитет

СССР по делам изобретений и открытий

{53) УДК 677.057 ° 7 (088.8) (72) Авторы изобретения

Ю. С, Ïàâëåí êî и В.I0. Ñàíí è êoâ

Киевский технологический институт легкой промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТРЕЗАНИЯ ЗАДАННОЙ

ДЛИНЫ МАТЕР ИАЛА

Изобретение относится к легкой промышленности, Известно устройство для отрезания заданной длины материала, содержащее блок программного управления, первым выходом связанный с первым входом элемента И и с блоком управления шаговым двигателем, а вторым выходом— с механизмом нанесения меток, считывающую головку и счетчик, вход которого связан с выходом элемента И, а выход через первый вход блока вычисления цены импульса трансвортирования связан с входом блока программного управления (1). 15

Недостаток известного устройстваснижение точности, изготовления деталей кроя при возникновении остаточной деформации ткани в процессе ее пере- 2О мещения. В этом устройстве величина деформации не учитывается, поскольку при вычислении цены импульса транспортирования учитывается не фактическая длина (величина) поданного (перемещенного)материала,а расстояние между устройствами нанесения и считывания меток.

Цель изобретения — повышение точности устройства. ЗО

Зто достигается тем, что предлагаемое устройство имеет блок вычисления величины участка измерения, дополнительные счетчик и элемент И, коммутатор, датчик положения считывающей головки и привод ее перемещения, при этом привод кинематически связан со считывающей головкой и с датчиком ее положения, а электрически — с первым выходом считывающей головки, второй выход которой подключен к коммутатору, первым выходом соединенному с вторым входом элемента И, а вторым выходом — с первым входом дополнительного элемента И, причем второй вМод дополнительного элемента И подключен к датчику положения считывающей головки, а его выход через дополнительный счетчик и блок вычисления величины участка измерения соединен с вторым входом блока вычисления цены импульса транспортирования.

На чертеже изображена функциональная схема устройства для отрезания заданной длины материала. устройство содержит механизм транспрортирования ткани l,состоящий из вала 2,кинематически связанного с шаговым двигателем З.Блок 4 программного

771219 управления у .ранляеz paGoтой блока 5 управления двигателем 3 и элементом

И 6.Первый счетчик 7 импульсов связан через блок 8 н. числения цены импульса транспортирона .ия с G. оком 4 программного управления. Работой первого элемен.а И 6 и второго э. .емента И 9 управляет коммутатор 1С, снязанный с выходом считывающей олонки 1.1, перемещающейся с помощью г-.р.-года (электродвигателя) 13 вдоль направления перемещения ткани . Для определения поло- о жения считывающей голонки служит датчик 12 положен:;я, выход .которого соединен с вторым входом элемента И 9.

Выход элемента И 9 соединен ч.:. ез второй счетчик 14 с блоком 15 нычис-- )Я ления величины участка измерения, выходом связанного с вторым входом блока 8 вычисления цены импульса транспортиронания. Для устанонки меток служит механизм 16 нанесения меток, уп- ) равляемый блоком 4 программного управления.

Работает устройство следующим образом.

Величина перемещения ткани, заданная программой, преобразуется блоком

4 программного управления в последовательность импульсов, управляющих работой шагового двигателя (ШД) 3 с помощью блока 5 управления приводом.

Для определения числа импульсов уп- И равления ШД, необходимого для перемещения материала на заданную программой величину (перемещение задается н единицах длины, мм ), необходимо разделить ее на значение величины 35 элементарной подачи ткани за один шаг ШД. Вычисление величины подачи материала за один шаг ШД (h) производит ся блоком 8 вычисления цены импульса транспортирования путем деления, b=L(N где L — расстояние между двумя соседними метками;

N — количество шагов ШД, необходимоее дл я перемещен и я мат ериала, на величину L, Одновременно с управлением шаговым двигателем 3 блок 4 программного упранления через определенные интервалы выдает команду механизму 16 ненесения меток на установку очередной метки на материале. Интервал установки меток(расстояние между метками)задается программой или оператором в зависимости от размеров раскраиваемой детали, артикула материала или других факторов. Для считывания меток и определения фактического расстояния между метками предназначена считывающая головка 11, выполненная с возможностью@) перемещения вдоль направления перемещения ткани 1.

В момент считывания головкой 11 первой метки коммутатор 10 выдает разрешающий сигнал на элемент И б, который пропускает на вход счетчика 7 импульсы управления перемещением ткани.

При считывании головкой 11 второй метки коммутатор 10 запрещает работу элемента И 6 и открывает элемент И 9; в счетчйке 7 к данному моменту записано количество шагов N, необходимое для перемещения материала на величину между метками. Одновременно сигнал с головки 11 поступает на электродвигатель 13, который перемещает считывающую головку 11 н направлении перемещения ткани. Сигналы с датчика 12 положения считывающей головки через открытый элемент И поступают в счетчик 14. При совпадении головки

l1 с предыдущей (первой) меткой (третий сигнал на входе коммутатора

10) эгемент И 9 закрывается, электродвигатель 13 реверсируется и возвращает считынающую головку 11 н исход<ое состояние. Информация, полученная счетчиком 14, поступает на вход блока 15 вычисления величины участка измерения, где производится ее умножение на заданную единицу дискретности отсчета датчика 12 положения считывающей головки. Таким образом, на выходе блока 15 сформирована величина расстояния между двумя соседними метками, выраженная в единицах длинны (мм)

Блок 8 вы исления цены импульса транспортирования осуществляет деление величины расстояния между метками, полученной н блоке 15, на число импульсов, понадобившихся для перемещения ткани на это расстояние, записанное в первом счетчике 7. Результат деления — величина элементарной подачи материала за один шаг шагового двигателя поступает на вход блока 4 программно-о управления, где учитывается при вычислении числа импульсон транспортирования, необходимых для перемещения ткани на заданную программой величину.

Считывающая головка 11 при возвращении в исходное состояние выдает. сигнал о встрече со второй меткой (четвертый сигнал на входе устройства распределения), который устанавливает коммутатор 10 в состояние, при котором на вход первого элемента И 6 подан разрешающии сигнал. Импульсы транспортирования вновь поступают на вход счетчика 7, цикл работы устройства повторяется.

Если вычисление величины элементарной подачи блоком 8 производится не после каждой метки, а через некоторое число циклов, при этом содержимое счетчиков 7 и 14 накапливается, то на выходе блока 8 будеТ получено среднее значение величины подачи материала за один шаг ШД на участке между несколькими метками. Такое построение устройства позволяет изменять точность вычисления цены импульса транспортирова771219

Формула изобретения

Составитель Б.Кисин

Техред A. Щепанская

Корректор М.Демчик

Редактор Е.Яковчик

Тираж 492 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6637/39

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ния в зависимости от поставленных требований.. Устройство для отрезания заданной длины материала, содержащее блок программного управления, первым выходом связанный с первым входом элемента И и с блоком управления шаговым двигателем, а вторым выходом — с механизмом нанесения меток, считывающую головку и счетчик, вход которого связан с выходом элемента И, а выход через первый вход блока вычисления цены импульса транспортирования свя- 15 зан с входом блока программного управления,о т л и ч а ю щ е е с я тем,что, с целью повышения точности работы устройства, оно имеет блок вычисления величины участка измерения, дополни- рр тельные счетчик и элемент И, коммутатор, датчик положения считывающей головки и привод ее перемещения, при этом привод кинематически связан со считывающей головкой и с датчиком ее положения, а электрически — с первым выходом считывающей головки, второй выход которой подключен к коммутатору,первым выходом соединенному с вторым входом элемента И,а вторым выходомс первым входом дополнительного элемента И,причем второй вход дополнительного :-,лемента И подключен к датчику положения считывающей головки,а его выход через дополнительный счетчик и блок вычисления величины участка измерения соединен с вторым входом блока вычисления цены импульса транспортирования.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 633959, кл. D 06 H 7/02, 1978..
