Стыковое соединение стеновых панелей с колонной

Стыковое соединение стеновых панелей с колонной

Иллюстрации

Показать все

Реферат

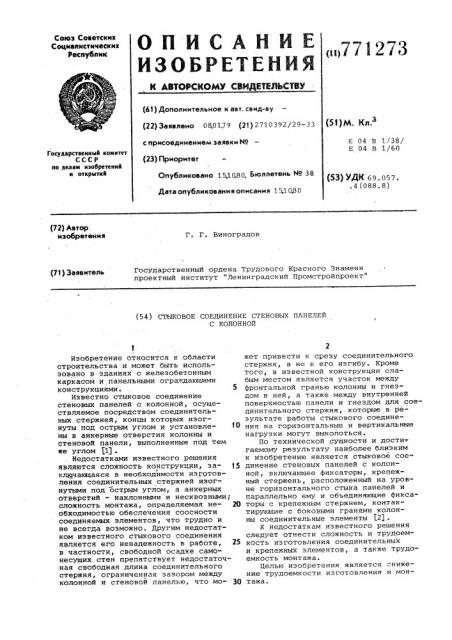

Союз Советсиих

Социалистических

Республик (61) Дополнительное к авт. саид-sy (22) Заявлено 080179 (21) 2710392/29-33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15,10.80, Бюллетень № 38

Дата опубликования описания 1 1080 (51)М. Кл.3

Е 04 В 1/38/

Е 04 В 1/60

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК С9. 087. .4 (088.8) (72) Автор изобретения

Г. Г. Виноградов

Государственный ордена Трудового Красного Знамени проектный институт "Ленинградский Промстройпроект" (71) Заявитель (54) CTbtKOBOE СОЕДИНЕНИЕ СТЕНОВЫХ ПАНЕЛЕЙ

С КОЛОННОЙ I

Изобретение относится к .области строительства и может быть использовано в зданиях с железобетонным каркасом и панельными ограждающими конструкциями. 5

Известно стыковое соединение стеновых панелей с колонной, осуществляемое посредством соединительных стержней, концы которых изогнуты под острым углом и установле- IO ны в анкерные отверстия колонны и стеновой панели, выполненные под тем же углом Ц .

Недостатками известного решения являются сложность конструкции, заключающаяся в необходимости изготовлейия соединительных стержней изогнутыми под острым углом, а анкерных отверстий — наклонными и несквоэными; сложность монтажа, определяемая не- 29 обходимостью обеспечения соосности соединяемых элементов, что трудно и не всегда возможно. Другим недостатком известного стыкового соединения является его ненадежность в работе, 25 в частности, свободной осадке самонесущих стен препятствует недостаточная свободная длина соединительного стержня, ограниченная зазором между колонной и стеновой панелью, что мо- Щ жет привести к срезу соединительного стержня, а не к его изгибу. Кроме того, в известной конструкции слабым местом является участок между фронтальной гранью колонны и гнездом в ней, а также между внутренней поверхностью панели и гнездом для соединительного стержня, которые в результате работы стыкового соединения на горизонтальные и вертикальные нагрузки могут выколоться.

По технической сущности и дости-. гаемому результату наиболее близким к изобретению является стыковое соединение стеновых панелей с колонной, включающее фиксаторы, крепежный стержень, расположенный на уровне горизонтального стыка панелей и параллельно ему и объединяющие фиксаторы с крепежным стержнем, контактирующие с боковыми гранями колонны соединительные элементы $2(.

К недостаткам известного решения следует отнести сложность и трудоемкость изготовления соединительных и крепежных элементов, а также трудоемкость монтажа.

Целью изобретения является снижение трудоемкости изготовления и монтажа.

771273

Формула изобретения

Puz.1

Составитель Н. Радковский

Техред M. Кузьма

Редактор Э. Шибаева

Корректор О. Билак

Подписное

Заказ 7550/1 Тираж 772

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент". г. Ужгооол. ул. Проектная. 4

Эта цель достигается тем, что в стыковом соединении стеновых панелей с колонной, включающем фиксаторы, крепежный стержень, закрепленный на уровне горизонтального стыка панелей и параллельно ему, и объединяющие фиксаторы с крепежным стержнем, контактирующие с боковыми гранями колонны соединительные элементы, в ко; лонне образован сквозной канал, а крепежный стержень пропущен через него, при этом соединительные элементы вы- ® полнены в виде стержней с крюками на концах. В качестве фиксаторов могут быть использованы строповочные петли.

На фиг. 1 изображен вертикальный разрез стыкового соединениями на 15 фиг. 2 - его горизонтальная проекция.

Стыковое соединение панелей 1 с колонной 2 осуществлено посредством соединительных элементов 3, охватыва- ;щ ющих колонну с обеих сторон и соединяющих между собой крепежный стержень 4 и фиксаторы 5.

Концы соединительных элементов 3 выполнены в виде крюков, отогнутых во взаимно перпендикулярных плоскостях,что позволяет размещать их в зазоре горизонтального стыка панелей к

1 в плоскостях боковых граней колонны.

Дополнительно соединительные стерж-, ни 3 крепятся к концам крепежного ® стержня 4 посредством сварки.

Под фиксаторы 5 в нижних гранях вышележащего ряда панелей 6 выполнены гнезда 7.

В случае присоединения стеновой панели к колонне только с одной стороны (например, у температурного шва или к колонне крайнего ряда) крепежный стержень 4 снабжают поперечным элементом, например, в виде пластины, фиксирующим его положение.

Монтаж соединения осуществляют простым зацеплением крюков соединительного элемента 3 за фиксаторы 5 и концы крепежного стержня 4.

Изобретение позволяет снизить трудоемкость изготовления соединительных и крепежных элементов и упростить монтаж ограждающих конструкций зданий и сооружений.

1. Стыковое соединение стеновых панелей с колонной, включающее фиксаторы, крепежный стержень, закрепленный на уровне горизонтального стыка панелей и параллельно ему, и объединяющие фиксаторы с крепежным стержнем, контактирующие с боковыми гранями колонны соединительные элементы, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости изготовления и монтажа, в колонне образован сквозной канал, а крепежный стержень пропущен через него, при этом соединительные элементы выполнены в виде стержней с крюками на концах.

2. Стыковое соединение по и. 1, о т л и ч а ю щ е е с я тем, что фиксаторы выполнены в виде строповочных петель;

Источники информации, принятые во внимание при экспертизе

1 ° Авторское свидетельство СССР

Р 546691, кл. Е 04 В 1/60, 1973.

2. Стрелецкий H. С. Металлические конструкции.M., Стройиздат,. 1962, . с. 558, рис. XVll. 12-а (прототип).
