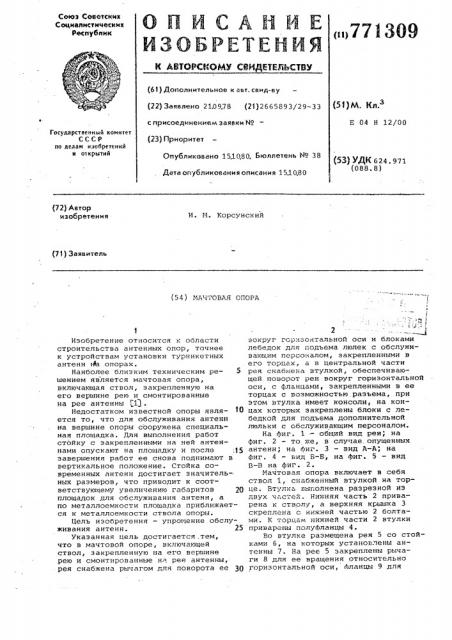

Союз Советских

Социалистических

Республик (1>7713О9 (61) Дополнительное к asr. свид-ву

{5}) . }(л.з (22) Заявлено 21.09.78 (21) 2665893/29-33 с присоединением заявки М (23) Приоритет

Опубликовано 151080. Бюллетень 89 38

Дата опубликования описания 151080

Е 04 Н 12/00

Государственный комитет

СССР по делам изобретений и открытнй

{5Ç) УДИ 624, 971 (088.8) (723 Автор изобретения

M. И. Корсунский (71) 3a я в и тель (54) МАЧТОВАЯ ОПОРА

Изобретение относится к области строительства антенных опор, точнее к устройствам установки турникетных антенн >ва опорах.

Наиболее близким техническим ре- 5 шением является мачтовая опора, включающая ствол, закрепленную на

его вершине рею и смонтированные на рее антенны 1 .

Недостатком известной опоры явля- 10 ется то, что для обслуживания антенн на вершине опоры сооружена специальная площадка. Для выполнения работ стойку с закрепленными на ней антеннами опускают на площадку и после ;15 завершения работ ее снова поднимают в вертикальное положение. Стойка современных антенн достигает значительных размеров, что приводит к соответствующему увеличению габаритов 29 площадок для обслуживания антенн, а по металлоемкости площадка приближается к металлоемкости ствола опоры.

Цель изобретения — упрощение обслуживания антенн. 25

Укаэанная цель достигается тем, что в мачтовой опоре, включающей ствол, закрепленную на его вершине рею и смонтированные н-. рее антенны, рея снабжена рычагом для поворота ее 30, й>

2 вокруг горизонтальной оси и блоками лебедок для †.одъема люлек с обслуживающим персоналом, закрепленными в его торцах, а в центральной части рея снабже-. а втулкой, обеспечивающей поворот реи вокруг горизонтальной оси, с фланцами, закрепленными в ее торцах с возможностью разъема, при этом втулка имеет консоли, на концах которых закреплены блоки с лебедкой для подъема дополнительной люльки с обслуживающим персоналом.

На фиг. 1 . — общий вид реи, на фиг. 2 — то же, в случае опущенных антенн; на Фиг. 3 — вид A-A; на

Фиг. 4 — вид В-В, на фиг. 5 — вид

В-В на фиг. 2.

Мачтовая опора включает в себя ствол 1, снабженный втулкой на торце. Втулка выполнена разрезной из двух частей. Нижняя часть 2 приварена к стволу, а верхняя крышка 3 скреплена с- нижней частью 2 болтами. К торцам нижней части 2 втулки приварены полуфланцы 4.

Во втулке размещена рея 5 со стойками 6, на которых установлены антенны 7. На рее 5 закреплены рычаги 8 для ее вращения относительно горизонтальной оси, Аланцы 9 для

771309 фиксации реи 5 в одном иэ двух попожений (рабочем или для выполнения профилактических работ) и петли 10 для подвески блоков 11 подъема люльки с обслуживающим персоналом, Такие же блоки 12 подвешены на консоли 13, закрепленной на крышке 3 втулки и предназначены для подъема дополнительной люльки.

К рычагам В прикреплены тросы 14, связанные с лебедками, установленными на земле. Для производства работ на антеннах люльку с верхолазом поднимают вдоль ствола 1 в его вершине с помощью блоков 12 на консоли 13.

Верхолаз снимает болты 15, фиксирующие рею 5 относительно ствола 1 15 с помощью фланцев 9 и полуфланцев 4.

С помощью лебедок через тросы 14 .и,рычаги 8 поворачивают рею на 180 и фиксируют в этом положении.

По блокам 11 поднимают люльку со 2п специалистами для производства работ на антеннах 7. После выполнения не:обходимых работ .рею 5 разворачивают в рабочее положение и фиксируют болтами 15.

В настоящее время на сооружение одйой площадки расходуется в среднем 12 т металла, а одна рея весит 2 т. Таким образом, при сооружении одной опоры экономия металла составляет 10 т.

Формула изобретения

Мачтовая опора, включающая ствол, закрепленную íà его вершине рею и смонтированные на рее антенны, о т л и ч а ю щ а я с я тем, что, с целью упрощения обслуживания антенн, рея снабжена рычагом для поворота ее вокруг горизонтальной оси и блоками лебедок для подъема люлек с обслуживающим персоналом, закрепленными в его торцах, а в центральной части рея снабжена втулкой, обеспечивающей поворот реи вокруг горизонтальной оси, с фланцами, закрепленными в ее торцах с воэможностью разъема, при этом втулка имеет консоли, на концах которых закреплены блоки лебедок для подъема дополнительной люльки с обслуживающим персоналом.

Источники информации, принятые во внимание при экспертизе

1. Типовой проект Р 603-53 ГСПИ

Министерства связи CCCP"Áàøíè высотой до 120 м. система „Алтай." 1976, ч. 2, с. 1-2.

771309

4 вЂ

s-в

Составитель М. Корчак

Техред Е. Гаврилешко

Корректор М. Пожо

Редактор Э. /. /ибаева
