Реферат

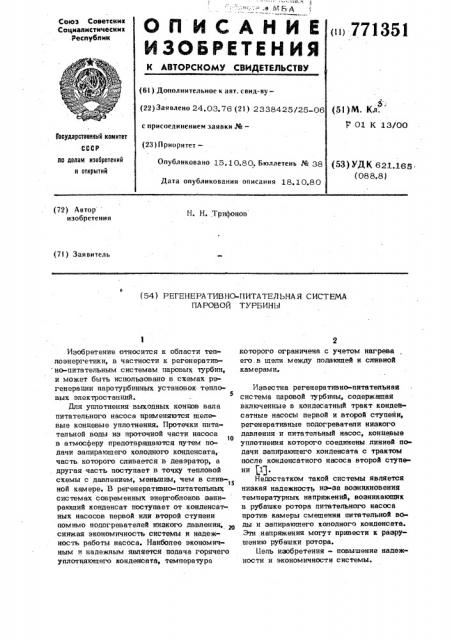

ОП ИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Рес убл

Опубликовано 15.10.80. Бюллетень № 38

Дата опубликования описания 18.10.80 (51)М. Кд.

F 01 К 13/00

Государственный комитет

СССР

Ао делам изобретений и открытий (53) УДК 621,165 (088.8) (72) Автор изобретения

H. Н. Трифонов (7!) Заявитель (54) РЕГЕНЕРАТИВНО-ПИТАТЕЛЬНАЯ СИСТЕМА

ПАРОВОЙ ТУРБИНЫ

Изобретение относится к области теплоэнергетики, в частности к регенеративно-питательным системам паровых турбин, и может быть использовано в схемах регенерации паротурбинных установок тепловых электростанций.

Длч уплотнения выходных концов вала питательного насоса применяются щелевые концевые уплотнения. Протечки питательной воды из проточной части насоса ! о в атмосферу предотвращаются путем подачи запирающего холодного конденсата, часть которого сливается в деаэратор, а . другая часть поступает в точку тепловой схемы с давлением, меньшим, чем в слив-, ной камере. В регенеративно-питательных системах современных энергоблоков запирающий конденсат поступает от конденсатных насосов первой или второй ступени помимо подогревателей низкого давления, снижая экономичность системы и надежность работы насоса. Наиболее экономичным и надежным является подача горячего уплотняющего конденсата, температура которого ограничена с учетом нагрева его.в щели между подающей и сливной камерами.

Известна регенеративно-питательная система паровой турбины, содержащая включенные в кондесатный тракт кондейсатные HBcocbI первой и второй ступейи, регенеративные подогреватели низкого давления и питательный насос, концевые уплотнения которого соединены линией подачи запирающего конденсата с трактом после конденсатного насоса второй ступени 1 .

Недостатком такой системы является низкая надежность из-за возникновения температурных напряжений, возникающих в рубашке ротора питательного насоса против камеры смещения питательной во; ды и запирающего холодного конденсата.

Эти напряжения могут привести к разрушению рубашки ротора.

Бель изобретения - повышение надежности и экономичности системы.

3 7713

Для достижения этой цели система снабжена установленными на линии подачи запирающего конденсата датчиком температуры и размещенным перед ним теплообменником с патрубком подвода охлаждающей среды, подключенным к тракту после конденсатного насоса первой ступени и имеющим регулирующий клапан, соединенный с датчиком.

На чертеже приведена с.хема регенера- lo тивно-питательной системы паровой турбины, например, со смешивающими подогревателями, включенными . по гравитационному принципу.

Система состоит из конденсатора 1, is соединенного со всвсом конденсатного насоса 2 первой ступени, напор которого соединен через обессоливающую установку 3 и смешивающий или поверхностный. теплообменник 4 со смешивающим подо- 20 гревателем 5 низкого давления (СПНОР 2).

Подогреватель 5 соединен со всасом конденсата насоса 6 второй ступени (КЭН П),i напорный патрубок которого соединен через подогреватель 7 низкого давления с 25 деаэрвтором 8 и с камерой 9 уплотнений питательного насоса 10 через теплообменник 11. Камера смешивания 12 через щель соединена с проточной частью питательно го насоса 10 и с камерой 9 и де- )o аэратором 8. Спивная камера 13 соединена с теплообменником 4 или подогревателем 5, или конденсатором 1 турбины

14. Теплообменник 4,и подогреватели 5 и 7 по пару соединены с отборами турби- зБ ны 14. Теплообменник 11 подключен к источнику более холодной среды через ,регулирующий клапан 15, соединенный с датчиком температуры 16.

При применении регенеративно-пита- 4п тельной системы со смешивающими теплообменником 4 и подогревателем 5 и установленным между ними перекачивающим насосом охлаждающая вода может подаваться от напорного коллектора пере- 4S качивающего насоса и сливаться в подогреватель 5.

Система работает следующим образом.

Конденсат.из конденсатора .1 отхачивается конденсатным насосом 2 первой ступени и подается через уствновку 3 и теплообменник 4 в подогреватель 5. Qaлее нагретый паром из отбора турбины конденсат подается насосом 6 второй ступени через подогреватель 7 в деаэратор 8. Одновременно конденсат от напор- ного коллектора насоса 6 подается в камеру 9 уплотнений питательного насоса

10 через теплообменник 11. Из камеры

9 часть конденсата поступает. в камеру

12 смешиввния, где смешивается с пи-тательной водой и сливается в деаэратор. другая часть конденсата поступает в камеру 13 и далее сливается в точку тепловой схемы с давлением, меньшим, чем в этой камере. Камера 13 соединена с атмосферой. При повышении температуры в подогревателе 5 свыше (100 - Ь 6), где 1 - суммарная величина нагрева в насосе 6 и щели насоса 10, на теплообменник 11 подается захолаживающая среда, например, от насоса 2 первой ступени или перекачивающего насоса. Сигнал на открытие регулирующего клапана 15 по дается от датчика температуры 16.

Повышение температуры запирающего конденсата предотвращает разрушение рубашки ротора питательного насоса и повышает надежность системы.

Формул в изобретения

Регенеративно-питательная система паровой турбины, содержащая включенные в конденсатный тракт конденсатные насосы первой и второй ступени, регенеративные подогреватели низкого давления и питательный насос, концевые уплотнения которого соединены линией подачи запирающего конденсата с трактом после конденсатного насоса второй ступени, о тл и ч а ю щ в я с я тем, что, с целью повышения надежности и экономичности, система снабжена установленными нв ли» нии подачи запирающего конденсата датчиком температуры и размещенным перед ним теплообменником с патрубком подвода охлаждающей среды, подключенным к тракту после конденсатного насоса первой ступени и имектщим регулирующий клапан, соединенный с датчиком.

Источники информвиии, принятые во внимание при экспертизе

1. Патент ГОР % 60768, кл. t- 01 Q

20!02, опублик. 1,968.
