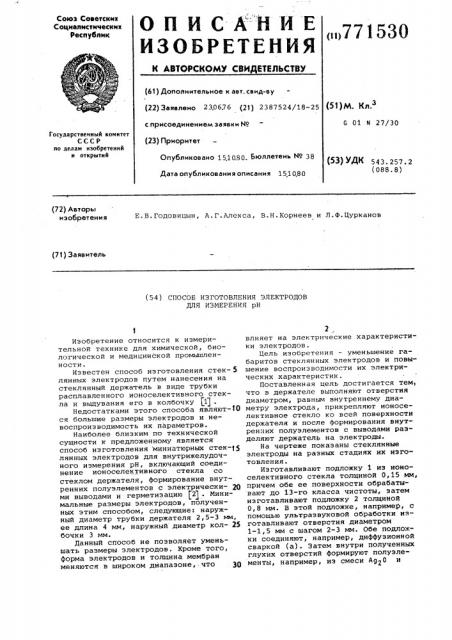

ОПИСА.НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-еу (22) Заявлено 230676 (21) 2387524/18-25

Союз Советскнх

Соцналнстнческнх

Реслублнк о>77153О (51)М. Кл. с присоединением заявки Ng

С 01 N 27/30

Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет

Опубликовано 1510,80. Бюллетень Мо 38

Дата опубликования описания 151080 (53) НЖ 543. 257. 2 (088. 8) (72) Авторы изобретения

Е.В.Годовицын, А.Г.Алекса, В.Н.Корнеев и Л.Ф.Цурканов (71) Заявитель (54 ) СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

ДЛЯ ИЗМЕРЕНИЯ рН

Изобретение относится к измерительной технике для химической, биологической и медицинской промышленности

Известен способ изготовления стек- 5 лянных электродов путем нанесения на стеклянный держатель в виде трубки расплавленного ионоселективного стекла и выдувания его в колбочку (1) .

Недостатками этого способа являют-lO ся большие размеры электродов и невоспроизводимость их параметров.

Наиболее близким по технической сущности к предложенному является способ изготовления миниатюрных стек-15 лянных электродов для внутрижелудочного измерения рН, включающий соединение ионоселективного стекла со стеклом держателя, формирование внутренних полуэлементов с электрически- 2{) ми выводами и герметизацию (2). Минимальные размеры электродов, полученных этим способом, следующие: наружный диаметр трубки держателя 2,5-3 мм, ее длина 4 мм, наружный диаметр кол- 25 бочки 3 мм.

Данный способ не позволяет уменьшать размеры электродов. Кроме того, форма электродов и толщина мембран меняются в широком диапазоне, что 3() 2. влияет на электрические характеристи« ки электродов.

Цель изобретения — уменьшение габаритов стеклянных электродов и повышение воспроизводимости их электрических характеристик.

Поставленная цель достигается тем, что в держателе выполняют отверстия диаметром, равным внутреннему диаметру электрода, прикрепляют ионоселективное стекло ко всей поверхности держателя и после формирования внутренних полуэлементов с выводами разделяют держатель на электроды.

На чертеже показаны стеклянные электроды на разных стадиях их изготовления.

Изготавливают подложку 1 из ионоселективного стекла толщиной 0,15 мм, причем обе ее поверхности обрабатывают до 13-го класса чистоты, затем изготавливают подложку 2 толщиной

0,8 мм. В этой подложке, например, с помощью ультразвуковой обработки изготавливают отверстия диаметром

1-1,5 мм с шагом 2-3 мм. Обе подложки соединяют, например, диффузионной сваркой (а). Затем внутри полученных глухих отверстий формируют полуэлементы, например, иэ смеси Ag20 и

771530

/ г, / // г

BHHHIIH Заказ 6684/54 Тираж 1019 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

AgC10g, которую спекают при высокой температуре, благодаря чему она преобразуется в структуру Ag+AgC). Полученный слой 3 образует электрический контакт с внутренней поверхностью электрода (б). К этому контакту припа- ивается проволочный вывод 4 (в),и глухое отверстие заливается герметизирующим составом 5, например, íà основе кремнийорганического полимера (г). После термообработки пластины разрезают на отдельные электроды (д), например, с помощью алмазного диска.

Использование данного способа дает возможность получить с применением групповой технологии микроминиатюрные стеклянные ионоселективные >5 электроды с размерами по высоте

О,8-1,2 мм, по длине и ширине 1,5

2,5 мм. Плоская поверхность мембран и одинаковая их толщина повышают стабильность электрических характеристик 20 и надежность стеклянных электродов..

Формула изобретения

Способ изготовления электродов для измерения рН, включающий соединение ионоселективного стекла со стеклом держателя, формирование внутренних полуэлементов с электрическими выводами и герметизацию, о т л и ч аю шийся тем, что, с целью уменьшения габаритов и повышения воспроизводимости параметров, в держателе выполянют отверстия диаметром, равным внутреннему диаметру электрода, прикрепляют ионоселективное стекло ко всей поверхности держателя и после формирования внутренних полуэлементов с выводами разделяют держатель на отдельные электроды.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 2672441, кл. 204-195, опублик. 1970.

2. Патент Англии Р 1158428, кл. G 01 Н, опублик. 1972 (прототип).
