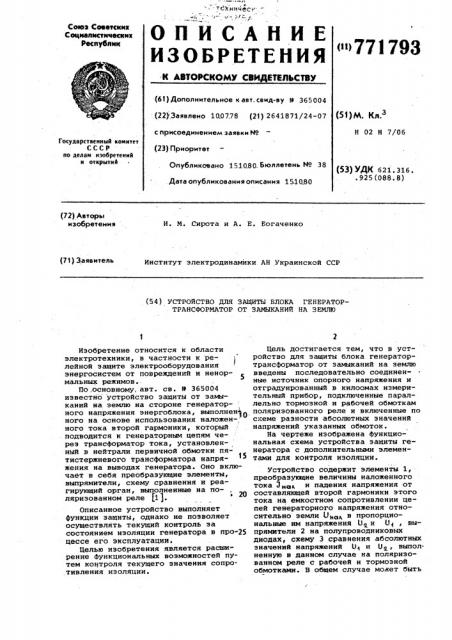

ОПИСАНИЕ

И З О Б Р Е Ц: Н И Я 1771793

-К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву Р 365004 {22) Заявлено 100778 (21) 2641871/24-07 (51) М. КЛ.

Союз Советских

Социалистических

Республик

Н 02 Н 7/06 с присоединением заявки № (23) Приоритет

Государствеииый комитет

СССР ио делам изобретений и открытий

Опубликовано 151080. Бюллетень ¹ 38 .Дата опубликования описания 151080 (53) УДК 621. 316. . 925 (088. 8) (72) Авторы изобретения

И. М. Сирота и A. Е. Богаченко (71) Заявитель

Институт электродинамики AH Украинской ССР (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ БЛОКА ГЕНЕРАТОРТРАНСФОРМАТОР ОТ ЗАМЫКАНИЙ HA ЗЕМЛЮ

Изобретение относится к области электротехники, в частности к релейной защите электрооборудования энергосистем от повреждений и ненор5 мальных режимов.

По,основному.авт. св. Â 365004 известно устройство защиты от замыканий на землю на стороне генераторного напряжения энергоблока, выполнен о ного на основе использования наложенного тока второй гармоники, который подводится к генераторным цепям через трансформатор тока, установленный в нейтрали первичной обмотки пятистержневого трансформатора напряжения на выводах генератора. Оно включает в себя преобразующие элементы, выпрямители, схему сравнения и реагирующий орган, выполненные на поляризованном реле (1).

Описанное устройство выполняет функдии защиты, однако не позволяет осуществлять текущий контроль эа состоянием изоляции генератора в про-25 цессе его эксплуатация.

Целью изобретения является расширение Функциональных возможностей путем контроля текущего значения сопротивления изоляции.

Цель достигается тем, что в устройство для защиты блока генератортрансформатор от замыканий на землю введены последовательно соединенные источник опорного напряжения и отградуированный в килоомах измерительный прибор, подключенные параллельно тормозной и рабочей обмоткам поляризованного реле и включенные по схеме разности абсолютных значений напряжений указанных обмоток.

На чертеже изображена функциональная схема устройства защиты генератора с дополнительными элементами для контроля изоляции.

Устройство содержит элементы 1, преобразующие величины наложенного тока 3„©q и падения напряжения от составляющей второй гармоники этого тока на емкостном сопротивлении цепей генераторного напряжения отно-. сительно земли О«с,к в пропорциональные им напряжения 0 и U выпрямители 2 на полупроводниковых диодах, схему 3 сравнения абсолютных значений напряжений 0„ и О, выполненную в данном случае на поляризованном реле с рабочей и тормозной обмотками. В общем случае мокет быть

771793 использована схема сравнения абсолютных значениЯ любого известного исполнения. Исполнительный элемент (контакт) 4 входит в состав поляризованного реле. В общем случае в качестве исполнительного элемента может использоваться нуль-индикатор.

Отградуированный в килоомах измерительный прибор 5 и источник 6 опор-. ного напряжения включены на напряжение (01 ) - (О ).

Устройство работает следующим образом. Накладываемый на цепи генераторного напряжения ток 100 Гц вызывает падение напряжения на емкостном сопротивлении этих цепей.

Указанные ток и напряжение через пре- 1S .образующие элементы 1 после выпрямителя 2 подаются на схему 3 сравнеиияе

B основном авт. св. отмечено, что схема защиты при ее выполнении в зе вщце устройства, сравнивающего абсолютные значения напряжений, пропорциональных наложенному току 100 Гц и создаваемого им напряжения в генераторе, представляет собой по сути орган измерения сопротивления, реагирующий на полное сопротивление контура нулевой последовательности. В связи с этим выходное напряжение в схеме сравнения защиты примерно пропорционально сопротивлению .изоляции ЗВ цепей генераторного напряжения и мо.жет быть замерено соответственно отградуированным в килоомах измерительным прибором 5. Однако в .генераторных цепях сопротивление изоляции мо- 35 жет изменяться незначительно и постепенно, поэтому изменения показаний прибора будут невелики и незаметны.

Поэтому измерение сопротивления изоляции в таком случае может быть вы- 4g полнено только при значительном ее ухудшении, при котором уже работает защита.

Введение источника 6 стабилизированного опорного напряжения позволяет измерять разностьО ы - Uoh », то есть отклонение величины сопротивления изоляции, что повышает пределы и точность измерений. Таким образом, имеется воэможность измерять отклонения сопротивления изоляции генератора в процессе его эксплуатации. Это дает воэможность своевременно заметить ухудшение изоляционных свойств обмотки, что особенно важно для генераторов с непосредственным водяным охлаждением статорных обмоток, и тем самым повысить надежность работы электрооборудования электростанций.

Формула изобретения

Устройство для защиты блока генератор-трансформатор от замыканий на землю по авт. св ° 9 365004, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем контроля текущего значения сопротивления изоляции, введены последовательно соединенные источник опорного напряжения и отградуированный в килоомах измерительный прибор, подключенные параллельно тормозной и рабочей обмоткам поляризованного реле и включенные по схеме разности абсолютных значений напряжений указанных обмотМк..

Источники информации, принятые во внимание при экспертизе

1. Авторское, свидетельство СССР

9 365004, кл. H 02 Н 7/06, 011171.
