Генератор импульсов
Иллюстрации
Реферат
Союз Советских
Социалистических
Республнн

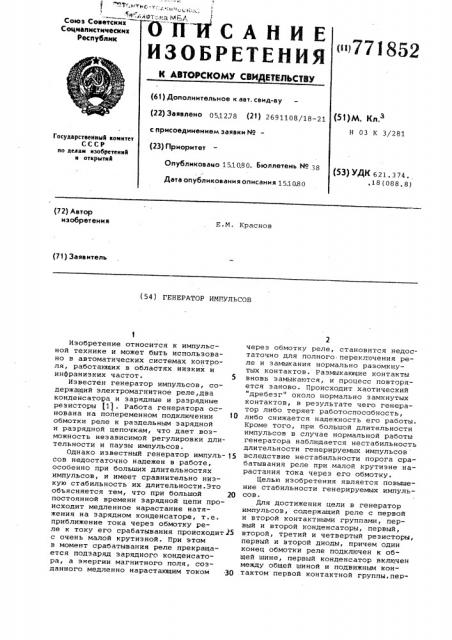

0ПИСАНИЕ
ИЗОБРЕТЕНИЯ 771852
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. свид-ву (22) Заявлено 05.12.78 (21) 2691108/18-21 с присоединением заявки М— (23) Приоритет
Опубликовано 151080. Бюллетень Йо 38 (51)м. Кл.з
Н 03 К 3/281
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 621. 374..18 (088. 8) Дата опубликования описания 151080 (72) Автор изобретения
Е.М. Краснов (71) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ
Изобретение относится к импульсной технике и может быть использовано в автоматических системах контроля, работающих в областях низких и инфранизких частот. 5
Известен генератор импульсов, содержащий электромагнитное реле,два конденсатора и зарядные и разрядные резисторы (11 . Работа генератора основана на попеременном подключении обмотки реле к раздельным зарядной и разрядной цепочкам, что дает возможность независимой регулировки длительности и паузы импульсов.
Однако известный генератор импуль- 15 сов недостаточно надежен в работе, особенно при больших длительностях импульсов, и имеет сравнительно низкую стабильность их длительности.Это объясняется тем, что при большой 20 постоянной времени зарядной цепи происходит медленное нарастание натяжения на зарядном конденсаторе, т.е. приближение тока через обмотку реле к току его срабатывания происходит 25 с очень малой крутизной. При этом в момент срабатывания реле прекращается подзаряд зарядного конденсатора, а энергии магнитного поля, созданного медленно нарастающим током 30
2 через обмотку реле, становится недостаточно для полного переключения реле и замыкания нормально разомкнутых контактов. Раэмыкающие контакты вновь замыкаются, и процесс повторяется заново. Происходит хаотический
"дребезг" около нормально замкнутых контактов, в результате чего генератор либо теряет работоспособность, либо снижается надежность его работы.
Кроме того, при большой длительности импульсов в случае нормальной работы генератора наблюдается нестабильность длительности генерируемых импульсов вследствие нестабильности порога срабатывания реле при малой крутизне нарастания тока через его обмотку.
Целью изобретения является повышение стабильности генерируемых импульсов. для достижения цели в генератор импульсов, содержащий реле с первой и второй контактными группами, первый и второй конденсаторы, первый, второй, третий и четвертый резисторы, первый и второй диоды, причем один конец обмотки реле подключен к общей шине, первый конденсатор включен между общей шиной и подвижным контактом первой контактной группы,пер771852 вый неподвижный контакт которой через первый резистор подключен к шине питания, второй конденсатор включен между обшей шиной и подвижным контактом второй контактной группы,первый неподвижный контакт которой через второй резистор подключен к шине питания, а второй через третий резистор подключен к общей шине, катод первого диода подключен к второму концу обмотки, введены первый и второй транзисторы противоположных типов проводимости и источник смещения,причем коллектор первого транзистора подключен к шине питания,эмиттер— к второму концу обмотки, а база — к коллектору второго транзистора, эмиттер которого через второй диоц подключен к подвижному контакту второй контактной группы и через пятый резистор к аноду первого диода, а база — к источнику смещения, при этом второй конец обмотки через четвертый резистор подключен к второму неподвижному контакту первой контактной группы.
На чертеже изображена принципиальная электрическая схема предлагаемого генератора импульсов. Он содержит конденсаторы 1 и 2, транзистор обратной проводимости 3, источник 4 опорного напряжения, транзистор прямой проводимости 5, резистор 6 в цепи питания обмотки реле 7 и развязывающий диод 8.
Генератор импульсов работает следующим образом.
При подаче питания начинают заряжаться конденсаторы 1 и 2. Когда напряжение на эмиттере транзистора 5 несколько превысит опорное напряжение источника 4, транзистор 5 отпирается и на базе транзистора 3 появляется положительный потенциал. В то же время на его эмиттере потенциал ниже, чем на базе за счет падения напряжения на резисторе 6„ включенном в цепь питания обмотки реле 7. Происходит отпирание транзистора 3 и подача напряжения источника питания на обмотку реле 7, что вызывает его четкое срабатывание при меньшей величине и малой крутизне нарастания напряжения на конденсаторе 2. Конденсатор 2 переключается на разряд, а транзисторы 3 и 5 запираются..
Диод 8 служит для исключения влияния транзисторов на дцительность генерируемых импульсов, вызвеннега конечным сопротивлением их переходов.
Транзистор 5 лучше выбирать высокочастотным и с большим коэффициентом усиления по току.
Источник 4 опорного напряжения может быть выполнен в виде реэистивного делителя, включенного между шинами источника питания генератора.
Величина опорного напряжения источника 4 выбирается несколько меньшей порога срабатывания реле 7.
Таким образом обеспечивается повышение надежности работы генератора и стабильности длительности его им- пульсов при увеличении длительности импульсов в десятки раз по сравнению с известным устройством.
Формула изобретения
Генератор импульсов, содержащий реле с первой и второй контактными группами, первый и второй конденсаЩ торы, первый, второй, третий и четвертый резисторы, первый и второй диоды, причем один конец обмотки реле подключен к общей шине, первый конденсатор включен между общей ши ной и подвижным контактом первой контактной группы, первый неподвижный контакт которой через первий резистор подключен к шине питания, второй конденсатор включен между общей шиной -и подвижным контактом второй
30 контактной группы, первый неподвиж« ный контакт которой через второй резистор подключен к шине питания, а второй через третий резистор нодклю-чен к общей шине, катод первого диода35 подключен к другому концу обмотки, отличающийсятем, что, с целью повышения стабильности, в него введены первый и второй транзисторы противоположных типов проводимости ц и источник смещения, причем коллектор первого транзистора подключен к шине питания, эмиттер — к второму концу обмотки, база — к коллектору второго транзистора,эмиттер которого через второй диод подключен к подвижному контакту второй контактной группы и через пятый резистор к аноду первого диода, а база — к источнику смещения, при этом второй конец обмотки через четвертый резис- . тор подключен к второму неподвижному контакту первой контактной группы*
Источники информации, принятие во внимание при экспертизе
1. Авторское свидетельство СССР
9 610288, кл. Н 03 К 3/281, 03.02.76 (прототип) 771852
