Реферат

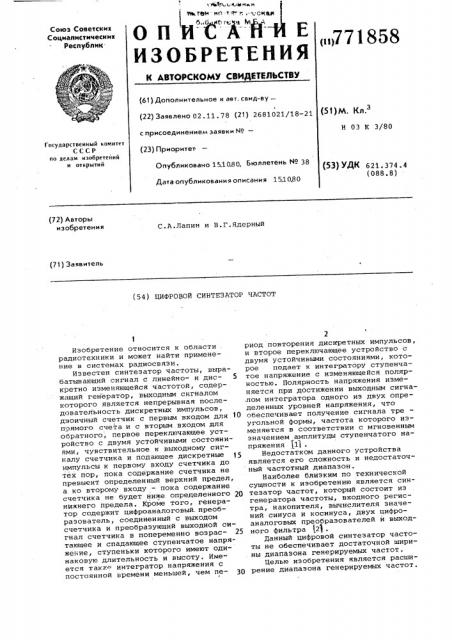

Союз Советских

Социалистических

Республик

О П

ИЗОБРЕТЕНИЯ (ii)771858

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ay—

1 (22) Заявлено 02.11.78 (21) 2681021/18-21

{51)M. Кл. с присоединением заявки Мо—

Н 03 К 3/80

Государственный комитет

СССР по делам изобретений и открыти и (23) Приоритет.

Опубликовано 151080, Бюллетень 1о 38

Дата опубликования описания 151080 (53) УДК 621. 374. 4 (088.8) (72) Авторы изобретения

С.A.Ëàïèí и В.Г.Ядерный (71) Заявитель (54) ЦИФРОВОИ СИНТЕЗАТОР ЧАСТОТ

Изобретение относится к области . радиотехники и может найти применение в системах радиосвязи.

Известен синтезатор частоты, вырабатывающий сигнал с линейно- и дис- 5 кретно изменяющейся частотой, содержащий генератор, выходным сигналом которого является непрерывная последовательность дискретных импульсов, двоичный счетчик с первым входом для 10 прямого счета и с вторым входом для обратного, первое переключающее устройство с двумя устойчивыми состояниями, чувствительное к выходному сигналу счетчика и подающее дискретные f5 импульсы к первому входу счетчика до тех пор, пока содержание счетчика не превысит определенный верхний предел, а ко второму входу — пока содержание счетчика не будет ниже определенного 2р ннжнего предела. Кроме того, генератор содержит цифроаналоговый преобразователь, соединенный с выходом счетчика и преобразующий выходной сигнал счетчика в попеременно возрас- 25 тающее и спадающее ступенчатое напряжение, ступеньки которого имеют одинаковую длительность и высоту. Имеется такж интегратор напряжения с постоянной времени меньшей, чем пе- 30 риод повторения дискретных импульсов, и второе переключающее устройство с двумя устойчивыми состояниями, которое подает к интегратору ступенчатое напряжение с изменяющейся полярностью. Полярность напряжения изменяется при достижении выходным сигналом интегратора одного из двух определенных уровней напряжения, что обеспечивает получение сигнала тре угольной формы, частота которого изменяется в соответствии с мгновенным значением амплитуды ступенчатого напряжения j1j .

Недостатком данного устройства является его сложность и недостаточный частотный диапазон.

Наиболее бяизким по технической сущности к изобретению является синтезатор частот, который состоит из генератора частоты, входного регистра, накопителя, вычислителя значений синуса и косинуса, двух цифроаналоговых преобразователей и выходного фильтра (2) .

Данный цифровой синтезатор частоты не обеспечивает достаточной ширины диапазона генерируемых частот.

Целью изобретения является расширение диапазона генерируемых частот. ст

771868, цы. Амплитуда каждой ступени треугольного напряжения при этом соответствует числу, записанному во входном регистре. Выходной код сумматора 3 поступает на преобразователь код-аналог 4, обеспечивающий формирование ступенчатого треугольного напряжения с частотой 5, определяемой соотношением максимально возможной амплитуды треугольного напряжения и величиной ступени.

Выходной сигнал преобразователя код-аналог поступает на блок п-кратного стробирования 5, который обеспечивает стробирование каждой выборки ступенчатого напряжения импульсным !

5 сигналом с частотой nf и амплитудой, равной половине амплитуды треугольного напряжения, что обеспечивает увеличение в спектре выходного сигнала составляющих с частотами

20 nf + mÔf, где m — число, равное 1 3, 5,7,9.... Далее сигнал с выхода блока стробирования поступает на вход полосового фильтра б, обеспечивающего выделение из спектра сигнала рабочей составляющей с частотой п, +f >. лежащей существенно выше тактовой частоты сумматора и преобразователя код-аналог.

Формула изобретения

Заказ 6718/71

Подписное

ВНИИПИ

Тираж О95

Поставленная цель достигается тем, что в цифровой синтезатор частот, содержащий входной регистр, вход которого соединен с шиной сигнала управления, генератор тактовых импульсов, вход которого соединен с шиной опорного сигнала, греобразователь коданалог и полосовой фильтр, введены реверсивный сумматор, включенный между выходом входного регистра и входом преобразователя код-аналог, и блок и-кратного стробирования, включенный между выходом преобразователя код-аналог и входом полосового фильтра, причем вторые входы реверсивного сумматора и блока и-кратного стробирования подключены к соответствующим выходам генератора тактовых импульсов.

Структурная электрическая схема описываемого синтезатора приведена на чертеже.

Синтезатор частот содержит генератор тактовых импульсов 1, входной регистр 2, реверсивный сумматор 3, преобразователь код-аналог 4, блок и-кратного стробирования 5, полосоsoA фильтр б.

На входную шину 7 подан опорный сигнал частоты f на шину 8 годан сигнал управления.

Принцип работы цифрового синтезатора частот заключается в следующем.

На вход генератора тактовых импульсов 1 (шину 7) поступает опорный сиггал со стабильной частб=ой f,êîòoðûé преобразуется в импульсный сигнал с частотой f„ для синхронизации реверсивного сумматора 3 и в импульсный сигнал с частотой, где n — некоторое число для блока и — кратного стробирования 5. На шину 8 входного регистра 2 подается код управления частотой выходного сигнала синтезатора, который поступает с выхода регистра 2 на реверсивный сумматор 3 каждые v/ „ с в качестве слагаемого, причем вторым слагаемым является число, находящееся в сумматоре в предыдущий момент времени. . Сумматор обеспечивает вычисление выборок ступенчатого треугольника напряжения. Последовательности выборок., соответствующих восходящей и нисходящей ветвям треугольного напряжения, формируются за счет реверса сумматора при наличии в старшем разряде сумматора сооответственно логического нуля и логической едини35

Цифровой синтезатор частот, содержащий входной регистр, вход которого соединен с шиной сигнала управления, генератор тактовых импульсов, вход которого соединен с шиной опорного сигнала, преобразователь код-аналог и полосовой фильтр, о т л и ч а ю шийся тем, что, с целью расширенин диапазона частот, в него введены реьерсивный сумматор, который включен между выходом входного регистра и входом преобразователя коданалог, и блок и-кратного стробиро-: вания, первый вход которого соединен с выходом преобразователя код-аналог, а выход - co входом полосового фильтра, причем вторые входы реверсивного сумматора и блока и-кратного стробирования подключены к соответствующим выходам генератора тактовых импульсов.Источники информации, принятые во внимание при экспертизе

1. Патент C2tA M 3882486, кл. 331-65, от 6.5.75.

2."Зарубежная радиоэлектроника"

1972, Р 3, стр,57.

Филиал ППП Патент, г.ужгород,уп.Проектная,4
