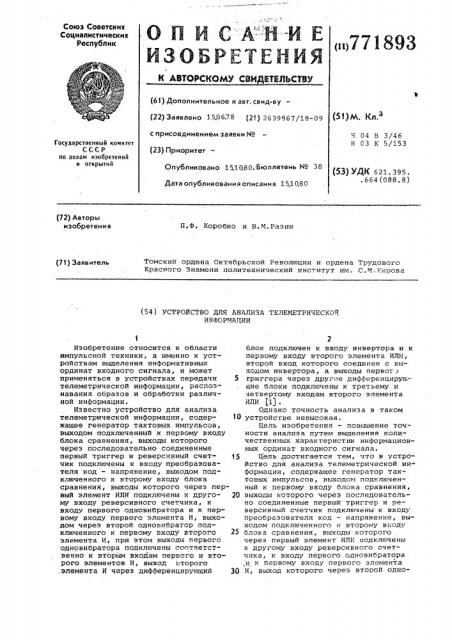

О Л К С А - - Я -Й Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное и авт. свид-ву (22) Заявлено 150678 (21) 2639867/18-09 (51) .

3 с присоединением заявки NP (23) Приоритет

Н 04 В 3/46

Н 03 К 5/153

Государственный комитет

СССР оо делам изобретений и открытий

Опубликовано 151080, Бюллетень М 38

Дата опубликования списания 15,1080 (53) УДК 621. 395..664(088.8) (72) Авторы изобретения

П,Ф. Коробко и В.М.Разин

Томский ордена Октябрьской Революции и ордена Трудового

Красного Знамени политехнический институт им. С.М.Кирова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АНАЛИЗА ТЕЛЕМЕТРИЧЕСКО 1

ИНФОРМАЦИИ

Изобретение относится к области импульсной техники, а именно к устройствам выделения информативных ординат входного сигнала, и может применяться в устройствах передачи 5 телеметрической информации, распознавания образов и обработки различной информации.

Известно устройство для анализа телеметрической информации, содер- 16 жащее генератор тактовых импульсов, выходом подключенный к первому входу блока сравнения, выходы которого через последовательно соединенные первый триггер и реверсивный счет- 15 чик подключены к входу преобразователя код вЂ” напряжение, выходом подключенного к второму входу блока сравнения, выходы которого через первый элемент ИЛИ подключены к друго- 20 му входу реверсивного счетчика, к входу первого однонибратора и к первому входу первого элемента И, ныходом через второй одновибратор подключенного к первому входу второго 25 элемента И, при этом выходы первого одновибратора подключены соответственно к вторым входам перного и второго элементов И, выход второго .элемента И через дифференцирующий 30 блок подключен к входу инвертора и к первому входу второго элемента ИЛИ, второй вход которого соединен с выходом инвертора, а выходы первог3 триггера через другие дифференцирующие блоки подключены к третьему и четвертому входам второго элемента

ИЛИ 111 .

Однако точность анализа в таком устройстве невысокая.

Цель изобретения вЂ” повышение точности анализа путем выделения количественных характеристик информационных ординат входного сигнала.

Цель достигается тем, что в устройство для анализа телеметрической информации, содержащее генератор тактовых импульсов, выходом подключенный к первому нходу блока сравнения, выходы которого через последовательно соединенные первый триггер и реверсивный счетчик подключены к входу преобразователя код вЂ” напряжение, выходом подключенного к второму входу блока сравнения, выходы которого через первый элемент ИЛИ подключены к другому входу реверсивного счетчика, к входу первого одновибратора и к первому входу первого элемента

И, выход которого через второй одно771893 вибратор подключен к первому входу второго элемента И, при этом выходы первого одновибратора подключены соответственно к вторым входам первого и второго элементов И, выход второго элемента И через дифференцирующий блок подключен к входу инвертора и к первому входу второго элемента ИЛИ, второй вход которого соединен с выходом инвертора, а выходы первого триггера через другие дифференцирующие блоки подключены к третьему и четвертому входам второго элемента

ИЛИ, введены третий элемент ИЛИ, линии задержки, второй триггер, третий элемент И, счетчик импульсов и блоки выдачи кодов амплитудных и вре- менных параметров. При этом вход и выход инвертора подключены к входам третьего элемента ИЛИ, выход которого.подключен к первому входу второго триггера непосредственно, а к 2О второму входу второго триггера через первую линию задержки, прямой выход второго триггера подключен к первому входу блока выдачи. кодов временных параметров и через последовательно соединенные вторую линию задержки и счетчик импульсов к второму входу блока выдачи кодов временных параметров, а инверсивный выход второго триггера через третий элемент И подключен к другому входу счетчика импульсов, выход генератора тактовых импульсов подключен к другому входу третьего элемента И, причем выход второго элемента ИЛИ подключен к первому входу блока выдачи кодов амплитудных параметров, второй вход которого соединен с выходом реверсивного счетчика.

На Фиг. 1 представлена структурная электрическая схема описываемого 40 устройства, на фиг. 2 изображены эпюры, поясняющие его работу. устройство для анализа телеметрической информации содержит генератор 1 тактовых импульсов, блок 2 45 сравнения, первый триггер 3, реверсивный счетчик 4, преобразователь

5 код вЂ” напряжение, первый, второй и третий элементы ИЛИ 6,7,8, первый, второй и третий элементы Й 9, 10, 11, первую и вторую линии 12, 13 задержки, первый и второй одновибраторы 14, 15, инвертор 1б, второй триггер 17, счетчик 18 импульсов, блоки 19„ 20 выдачи кодов временных и амплитудных параметров, дифференцирующие блоки

21, 22, 23.

Устройство работает следующим образом.

Переменная входная функция f(xj поступает на один из входов блока 2 60 сравнения, на др гой вход которого поступает напряжение с преобразователя 5 код вЂ” напряжение, пропорциональное коду реверсивного счетчика 4, При разнице входного напряжения f(4, 65 и напряжения с преобразователя код напряжение импульсы с генератора 1 тактовых импульсов поступают через блок сравнения на триггер 3 и через элемент ИЛИ 6 на вход реверсивного счетчика. Напряжение на выходе преобразователя код - напряжение изменяется в зависимости от числа импульсов, поступающих на реверсивный счетчик, причем так, что разность между сравниваемыми величинами в блоке сравнения стремится к нулю. Выходы триггера 3 устанавливают реверсивный счетчик 4 в один из режимов: сложения или вычитания при каждом. изменении знака производной входного напряжения. Момент смены состояния триггера 3 соответствует экстремальному значению сигнала. Перепад напряжения на выходе триггера 3 после дифференцирования поступает на вход элемента ИЛИ 7„ на выходе которого формируется импульс, соответствующий моменту экстремума (точки D и 6 на фиг. 2). Состояние реверсивного счетчика 4 в данный момент соответствует количественному значению экстремума, которое фиксируется на выходе блока 20 выдачи кодов амплитуды по приходе импульса экстремума с элемента 7.

В момент начала изменения функции E(Nj, соответствующий точке Д (фиг. 2), импульсы с генератора 1 через блок 2 сравнения и элем 1т

ИЛИ 6 поступают одновременно на вход одновибратора 14 и на вход элемента

И 9. Первый импульс запускает одно.вЂ” вибратор 14, выходной импульс которого переводит элемент И 10 в нулевое состояние и одновременно подготавливает к работе элемент И 9.

Перепад выходного напряжения элемента И 10 после дифференцирования в блоке 21 через инвертор 16 поступает на входы элементов ИЛИ 7 и 8, на выходе которых формируется импульс, соответствующий моменту начала изменения входной функции (точка А ). Аналогично происходит формирование импульсов для моментов времени, соответствующих точкам С, Р и L (фиг. 2).

Вторым импульсом с элемента ИЛИ б через элемент И 9 запускается одновибратор 15, выход которого соединен с входом элемента И 10 В момент перехода одновибратора 15 в квазиоустойчивое состояние одновибратор 14 переходит в устойчивое состояние. Третьим, импульсом вновь запускается одновибратор 14, а одновибратор 15 переходит в устойчивое состояние. Как видно, одновибратор 14 запускается нечетными импульсами, а одновибратор

15 вЂ” четными. При этом элемент И 10 постоянно находится в нулевом состоянии. В момент, когда входная функция переходит в соотояние неизменнос

771893 ти во времени (участок ЪС, ЕР, КL ,на фиг. 2), импульсы с генератора

1 прекращают поступать с блока 2 сравнения на входы одновибраторов

14 и 15. При этом элемент И 10 переходит в единичное состояние и на выходах элементов ИЛИ 7 и 8 формируется импульс, соответствующий точке 3 (аналогично точкам Е, К и М) .

Сформированный импульс, соответствующий точке А, с выхода элемента ИЛИ 8 поступает на триггер 17 и переводит его в состояние разрешения выдачи кода счетчику 18 с блока

19 выдачи кода временных параметров.

Перепадом выходного напряжения триггера 17 осуществляется и сброс счетчика 18 через линию 13 задержки. Импульс, соответствующий точке А через линию 12 задержки переводит триггер 17. в состояние разрешения прохождения импульсов с генератора

1 через элемент И 11 на вход счетчика 18. Счетчик подсчитывает количество импульсов до момента прихода следующего импульса с элемента

ИЛИ 8. В момент прихода импульса с элемента ИЛИ 8, соответствующего точке Ъ (фиг. 2), триггер 17 вновь переходит в состояние разрешения выдачи кода счетчика с блока 19. Численное значение кода счетчика соответствует временному интервалу между точками А и Ь . Измерение временных интервалов между точками Ъ, С, 6, К,L И осуществляется аналогично вышеописанному. После прихода импульса, соответствующего точке M, счетчик 18 измеряет временной интервал между "яулевьв и" разрывами в изменяющейся. входной функции.

Описанное устройство обеспечивает надежное выделение количественных характеристик информативных ординат и существенно повышает производитель.ность систем передачи телеметрической информации за счет того, что передачу цифровой информации можно осуществлять через промежутки времени, равные интервалам между существенными ордияатами, а это эффективнее чем при передаче информации на основании теоремы . Котельникова.

Формула изобретения

Устройство для анализа телеметрической информации, содержащее генератор тактовых импульсов, выход которого подключен к первому входу блока сравнения, выходы которого через последовательно соединенные первый триггер и реверсивный счетчик подключены к входу преобразователя коднапряжение, выход которого подключен к второму входу блока сравнения, выходы которого через первый элемент

ИЛИ подключены к другому входу реверсивного счетчика, к входу первого одновибратора и к первому входу первого элемента И, выход которого через второй одновибратор подключен к первому входу второго элемента И,. при этом выходы первого одновибратора подключены соответственно к вторым входам первого и второго элементов

И, выход второго элемента И через

35 дифференцирующий блок подключен к входу инвертора и к первому входу второго элемента ИЛИ, второй вход которого соединен с выходом инвертора, а выходы первого триггера через

2О другие дифференцирующие блоки подключены к третьему и четвертому входам второго элемента ИЛИ, о т л и ч а ювЂ” щ е е с я тем, что, с целью повышения точности анализа путем выделехарактеристик информационных ординат входного сигнала, в него введены третий элемент ИЛИ, линии задержки, второй триггер, третий элемент И, счетчик импульсов и блоки выдачи кодов амплитудных и временных параметров, при этом вход и выход инвертора подключены к входам третьего элемента ИЛИ, выход которого подключен к первому входу второго триггера непосредственно, а к второму входу триггера через первую линию задержки, прямой выход второго триггера подключен к первому входу блока выдачи кодов временных параметров и через последовательно

40 соединенные вторую линию задержки и счетчик импульсов к второму входу блока выдачи кодов временных параметров, а инверсивный выход второго триггера через третий элемент И под45 ключен I» другому входу счетчика пульсов, выход генератора тактовых импульсов подключен к другому входу третьего элемента И, причем выход второго элемента ИЛИ подключен к первому входу блока выдачи кодов амплитудных параметров, второй вход которого соединен с выходом реверсивного счетчика.

Источники информации, принятые во внимание при экспертизе

55 1. Заявка 9 2373161/09, кл. Н 03 К 5/153, 1976, по которой принято решение о выдаче авторского свидетельства.

771893

h f0 или

ИЛИ

Трсиг

Счевши

Редактор Т. ю)рчикова

Заказ 6720/72 Тираж 729 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

5дип3и

porno

NH6&b л ор 15

Тригмр

pr) ниггер (0) Гудиер

mop 1

Составитель В. Лякиыев

Техред М. Кузьма Корректор И. Муска

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
