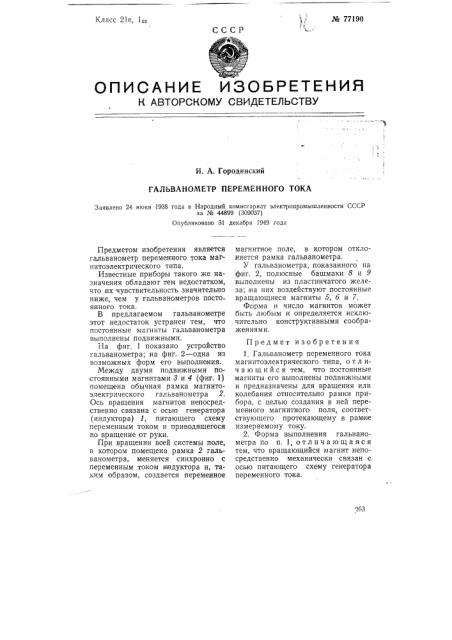

Класс 21е, 1в, Ж 77190

С С С Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11. A. Городинский

ГАЛЬВАНОМЕТР ПЕРЕМЕННОГО ТОКА

Заявлено 24 июня 1938 года в Народный комиссариат электропромышленности СССР за № 44899 (3090371

Опубликовано 31 декабря 1949 года

Предметом изобретения является гальванометр переменного тока магнитоэлектрического типа.

Известные приборы такого же назначения обладают тем недостатком, что их чувствительность значительно ниже, чем у гальванометров постоянного тока.

В предлагаемом гальванометре этот недостаток устранен тем, что постоянные магниты гальванометра выполнены подвижными.

На фиг. 1 показано устройство гальванометра; на фиг. 2 †од из возможных форм его выполнения.

Между двумя подвижными постоянными магнитами 8 и 4 (фиг. 1) помещена обычная .рамка магнитоэлектрического гальванометра 2.

Ось вращения магнитов непосредственно связана с осью генератора (индуктора) 1, питающего схему переменным током и приводящегося во вращение от руки.

При вращении всей системы поле, в котором помещена рамка 2 гальванометра, меняется синхронно с переменным током индуктора и, та,ким образом, создается переменное магнитное поле, в котором отклоняется рамка гальванометра.

У гальванометра, показанного на фиг. 2, полюсные башмаки 8 и 9 выполнены из пластинчатого железа; еа них воздействуют постоянные вращающиеся магниты б, б и 7.

Форма н число магнитов может быть любым и определяется исключительно конструктивными соображениями.

Предмет изобретения

1. Гальванометр переменного тока магнитоэлектрического типа, о т л ич а ю шийся тем, что постоянные магниты его выполнены подвижными и предназначены для вращения или колебания относительно рамки прибора, с целью создания в ней переменного магнитного поля, соответствующего протекающему в рамке измеряемому току.

2. Форма выполнения гальванометра по п. 1, отл ич а юща яся тем, что вращающийся магнит непосредственно механически связан с осью питающего схему генератора переменного тока.
