Огнеупорная масса для изготовления корундовых носителей катализаторов

Огнеупорная масса для изготовления корундовых носителей катализаторов

Иллюстрации

Показать все

Реферат



ОгаНУПОРНАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ КОРУНДОВЫХ НОСИТЕЛЕЙ КАТАЛИЗАТОРОВ, вкгаочающая техвнческвй гпввоаем, гидрат окисв ашоминвя и связку, отличающаяся тем, что, с цепью повышевия Tei focTofrкости в мёхавияеской прочности, масса содержит в кйчествв связки ясщквй 6акепвт и опеввовую квспоту iq)i следующем соотвошевив комповевтов вес,%: Гидрат оквсв апюмивия . - 4-18 Жидкий бакелит9,5-13,5 Опевврвая кислота - 0,5-1,5 Техвическвй глввоаем Остальвое

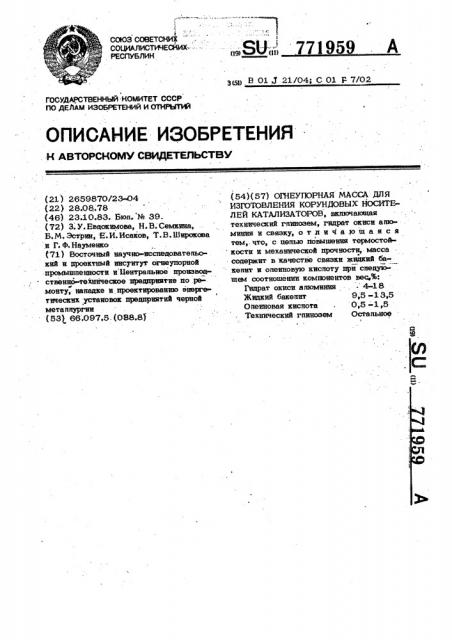

СООЗ СОВЕТСКИМ

СОЦИАЛИСТИЧЕСЙИХРЕСПУБЛ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21 ) 2659870/2304 (22) 28.08.78 (46) 23 10.83. Бюп. М 39 (72) 3. У. Евдокимова, Н. В. Семкина, Б.М. Эстрин, Е;И.Исаков, Т.В.Широкова и Г. Ф.Науменко (71) Восточный научю-исспедоватепьский и щюектный институт огнеупорной промышпен ости и Центрапьюе производственно техническое предприятие по .ре.монту, нападке и проектированию енергетических установок предприятий черной мета ппургии (53 66;097,5. (088.8) Л

„,;894 771959 (д) В 01 J 21/04; С Ol F 7/022 (54)(57) ОГНЕУПОРНАЯ МАССА ЛЛЯ

ИЗГОТОВЛЕНИЯ КОРУНДОВЫХ НОСИТЕЛЕИ КАТАЛИЗАТОРОВ, вкпючающая технический гпиноаем, гидрат окиси ашоминия и связку, о т л и ч а .ю m а я с я тем,. что, с цепью повышения термостой кости и механической прочности, масса содержит в качестве связки жидкий бакепит и опеиновую киспоту прйспедующем соотношении комюнентов вес,%:

Гндрат окиси апюминия, - 4-18

Жидкий бакепит 9,5 -1 3,5

Опеиновая киспота . 0,5 -1,5

Технический гпинозем Остапьное

4 77

Изобретение относится к огнеупорной промышленности и может быть испопьзовано при изготовлении носителей для катализаторов различного назначения, на; пример катализаторов; используемых при диссоциации аммиака, а также в качесч ве теплоизоляционных эасыпок для различных тепловых агрегатов и заполнителей для бетонов.

Известна масса для изготовления носителей катализаторов дпа диссоциации аммиака, включающая . тонкомопотый тех.нический глинозем, алюминиевую пудру (соотношение 9:1) и связку - парафин.

Недостатком атой массы является. невысокая механическая прочность на сжатие как сырца, так и готового продукта (50-80 . кгс/см ) вспедствие .выжига

Я парафина иэ сырца. Полуфабрикат механически не. прочен, что затрудняет работу . с ним и ведет к высокому браку при изготовлении иэ него изделий.

Известна огнеупорная масса для носителей катализаторов, состоящая из гидроокиси алюминия, окиси титана, графита и

10%-ного крахмального и декстринового клейстера.

Недостатком атой массы является не стабильность структуры иэделий. В процессе службы при температуре выше о 1000 С наблюдается переход tI = Щ в К = A3g Q с изменением обьема и перераспределением катапитически ак тивных веществ катализатора, приготов- . пенного на атом носителе.

Другим недостатком атой массы является использование пищевых продуктов, например крахмального клейстера, что неприемлемо при массовом производстве иэделий..

Наиболее близкой по технической cygности к предлагаемой массе является . огнеупорная масса для изготовления корундовых носителей катализаторов, включающая технический глинозем 40+

80 ввс.%, гидрат окиси алюминия 2060 вес.% и связку, в качестве которой содержит парафин. муку. ипи де«стрип.

Недостатком втой массы для приготовления корундовых носителей является невысокая механическая. прочность носителей на сжатие (30 180 кгс/см ) вследствие высокого процентного содер -, жания гидрата.окиси ашоминия и относите пьно низкой температуры обжига сыр-

, ца (1400 1450 С).

Носители из такой. массы могут быть применены, например, в диссоцюторах типа ДА-60 и нв могу г быть испопьзова1959 2 ны иэ-за недостаточных механической прочности и термостойкости в диссоциаторах большой производительности типа

ДАЦ-250»400, которые в настоящее время находят широкое применение на эаводах черной металлургии дпя получения защитных атмосфер из диссоциированного аммиакаф

Недостатком известной массы являет ся такще использование в качестве связ»ки пищевых продуктов, например муки.

Белью изобретения является повышение термостойкости и механической проч« ности носителей из огнеупорной массы.

Для достижения цели предложена . огнеупорная масса дпя изготовления корундовых носителей катализаторов, включающая технический глинозем, гидрат . окиси алюминия и связку, .в качестве которой масса содержит жидкий бакелит и оленновую кислоту при следующем соотношении компонентов, вес.%:

1Ъцрат окиси алюминия 4-1 8

Жидкий бакепит 9,5-1 3,5

2 Опеиновая кислота 0,5-1,5

Технический глинозем Остальное

Отличительными признаками изобретения являются содержание в носителях в качестве связки жидкого бакепита и опе-иновой кислоты и соотношение компонентов.

Использование указанной связки по» звопяет повысить пластичность массы снизить ее адгезию к металлу и повы: сить механическую прочность сырца и готовых иэделий.

Использование массы, содержащей в составе 4-18 sec.% гидрата окиси алю»миния, вследствие больших потврь вго при прокаливании (норядка 30%), двгидратации его, а также попиморфных превращений при температурах обжига 15001600 С позволяет получить у изделий

6 микротрещиноватую структуру. о оицэытой пористостью 2 0% и преимущественным радиусом пор 1000-3000 Х;

Корундовые носители из предлагаемой .массы содержат ((* А О в количеств

se 99 0% и характеризуются высокой механической прочностью (разрушающее

50. напряжение при сжатии 150-400 кгс/сЩ. и тврмостойкостью (30-80 водаах твппс омер) при перепаде температур 120020 С, что позволяе их рекомендовать для диссоциато)ров типа ДА1&-250„-400.

Для изготовления корундовых . носителей из предлагаемой массы в лаборагарных условиях были приготовлены три

3 771989 4 состава массы, содержашие каждый тон- распредепения опеиновой киспоты в xcagкомопотый напопнитепь в виде смеси тех- ком бакепите. Затем огнеупорный HanolIнического. гцинозема и гидрата окиси нитепь смешивают со связкой в смеснапюминия, а в качестве .связки жидкий - тепе в течение 10 мин до попучения бакепит БЖ-3 и опеиновую киспоту. 5 однородной массы и формуют нопученчую

Составы масс Приведены в табпице. массу на формоватепе-гранупяторе роСвязку готовят в аппарате с мешап- торного типа производитецьностью 200кой пропеяперного тица. Жидкий бакелит и 250 кг/ч в виде табпеток размером и опеийовую киспоту загружают в irma- (3 ° дк Ь) 8 ° 7 ° 6 мм. рат с мешапкой и перемешивают в те- 1р чение 15-30 мин до образования пасто- Свойства обожженных издепий цриведеобразной массы с целью равномерного ны в табпице.

771989.. о.о о о о

C9, Ol о ос

Ф Ф <О.

С4 т"1 ю(оео с9 Ф ф вой

О.

1 о а

cu n -1 !

O Ф 40 о

Ф (р Ф t», ® 3 Ф

s fk

g Ж Я e) . Щ ьа ач )у

1 и а - fku

Корректор С. Черни

Редактор З.Бородкина Техред А.Бабинец

Заказ 8080/3 ., Тираж 537 . ° Подписное

ВНИИПИ Государственного комитета CCCP по депам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Фнпиап ППП Патент, г. Ужгород, уп. Проектная, 4

771959 8

Как видно иэ таблицы, механическая . ность и позвопяет . формовать массу на прочность корундввых носитепей иэ aper; основе гпиноэема на высокопроиэводитепь пагаемой массы в 2-3 раза выше в ных роторных формоватепях т ша ГФР-400 сравнении с известной массой при сохра-. в виде колец ипи табпеток с цроиэводинении пористой структуры у носителей тепьностью 200-250 кг/ч. с требуемым радиусом цор (10ЯО- Применение. массы дпя изготовпения, : 3OOO А).: . корундовых носитвпей поэвопяет. исжпючить брак сырца и готовых иэдепий

На корундовом носитепе в виде таб- вспедствие упрочнения сырца на воздухе и. леток бып приготовлен катацизатор ЦЭЧЯ- t0 цри термообработке, что дает воэмож1 путем нанесения катапитически актив ность механизировать„процесс нзготовпе ных веществ, состоящих из азотнокиспых ния носитепей, солей жепеза, никепя и магния, на носи- Себестоимость корундовых носителей, тень с поспедующей его прокапкой.. иэготовпенных иэ цредпагаемой массы

Катапиэатор бып испытан в пабора- I g формованивм ее на роторных гранупяторах, торной установке дп!я процессов диссоциа- в 9-10 раз ниже себестоимости носите-. ции аммиака цо специапьной методике. "пей, которые изготовпени методом цро

Использование в предпагаемой массе тяжки массы на. гидравпическом прессе связки, состоящей из жидкого бакепита и с цоспедующей ручной резкой заготовок... опоиновой киспоты; придает ей ппастич-. ро на отрезки 9-10 мм.
