Способ удаления жидкости с забоя газовой скважины

Способ удаления жидкости с забоя газовой скважины

Иллюстрации

Показать все

Реферат



СПОСОБ УДАЛЕНИЯ ЖИДКОСТИ С ЗАБОЯ ГАЗОВОЙ СКВАЖИНЫ, включающий периодическое введение в скважину через затрубное пространство водных растворов поверхностно-активных веществ (ПАВ) - пенообразователей, отличающийся тем, что, с целью повьппения эффективности удаления жидкости, используют водный раствор ПАВ - пенообразователя вязкостью

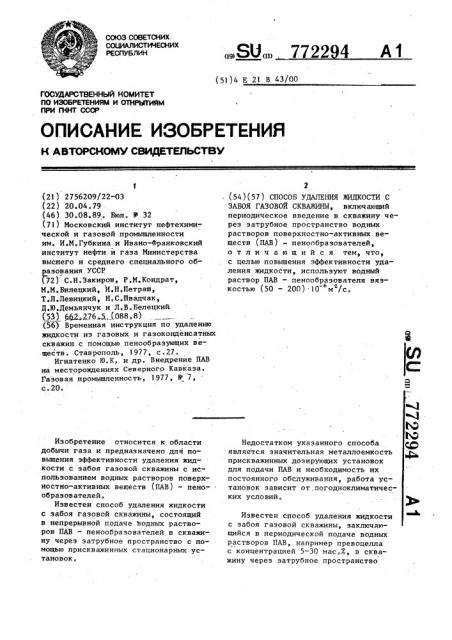

СОЮЗ СОВЕТСНИХ.

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Е 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPN ГКНТ СССР (21) 2756209/22-03 (22) 20.04.79 (46) 30.08.89. Бюл. У 32 (71) Московский институт нефтехимической и газовой .промьппленности им. И.М.Губкина и Ивано-Франковский институт нефти и газа Министерства высшего и среднего специального образования УССР (72) С.Н.Закиров, P,М,Кондрат, М.М.Билецкий, И.Н.Петраш, Т.Л.Левицкий, Н.С.Швадчак, Д,Ю.Демьянчук и Л.В.Белецкий (5З) Qg„376 (088. 8) (56) Временная инструкция по удалению жидкости из газовых и газоконденсатных скважин с помощью пенообразующих веществ. Ставрополь, 1977, с.27.

Игнатенко Ю.К, и др, Внедрение ПАВ на месторождениях Северного Кавказа.

Газовая промьппленность, 1977, Ê 7, с. 20, Изобретение относится к области добычи газа и предназначено для повьппения эффективности удаления жидкости с забоя газовой скважины с использованием водных растворов поверхностно-активных веществ (ПАВ) — пенообразователей.

Известен способ удаления жидкости с забоя газовой скважины, состоящий в непрерывной подаче водных растворов ПА — пенообразователей в скважину через затрубное пространство с помощью прискважинных стационарных установок.

SU, 7722 4 А1

2 (54)(57) СПОСОБ УДАЛЕНИЯ ЖИДКОСТИ С

ЗАБОЯ ГАЗОВОЙ СКВАЖИНЫ, включающий периодическое введение в скважину через затрубное пространство водных растворов поверхностно-активных веществ (ПАВ) — пенообразователей, отличающийся тем, что, с целью повьппения эффективности удаления жидкости, используют водный раствор ПА — пенообразователя вязкостью (50 — 200) 10 м /с.

Недостатком указанного способа

:является значительная металлоемкость прискважинных доэирующих установок для подачи ПАВ и необходимость их постоянного обслуживания, работа установок зависит от,погодноклиматических условий.

Известен способ удаления жидкости с забоя газовой скважины, заключающийся в периодической подаче водных растворов ПАВ, например превоцелла с концентрацией 5-30 мас.7., в скважину через затрубное пространство

77229 с помощью передвижных насосных агрегатов.

Недостатком способа является низкая продолжительность межоперационного периода, который для скважин глубиной 2000-2500 м не превышает

10 сут. Это обусловлено тем, что водные растворы ПАВ, например превоцелла концентрации 5-30 мас.7, облада- 10 ют вязкостью (1 — 15) 10 м /с и с высокой скоростью стекают по стенкам эксплуатационной колонны и лифтовых труб.

Целью изобретения является повыше- 15 ние эффективности удаления жидкости с забоя газовой скважины с помощью водных растворов ПА — пенообразователей, периодически вводимых в скважины через эатрубное пространство, Поставленная цель достигается тем, что в качестве пенообразователей используют водные растворы ПАВ вязкостью (50-200) 10 м /с.

Такой раствор, распределяясь на наружной поверхности лифтовых труб и внутренней поверхности эксплуатационной колонны, постепенно стекает на забой скважины, что позволяет увеличить объем ПАВ, вводимых в скважину эа одну закачку и соответственно продолжительность межоперационного периода. По опытным данным при реализации способа на скважинах глубиной 2000-2500 м период времени меж- 35 ду двумя последующими закачками

DAB возрастает до 25-75 сут.

Технология способа состоит в закачке в затрубное пространство во скважины заданного объема раствора ..40

ПАВ и последующей продавки его технической водой в объеме 0,015

0,1.м . Техническая вода смачивает б стенки эксплуатационной колонны и лифтовых труб впереди движущегося 45 раствора ПАВ, что способствует более быстрому вступлению ПАВ в работу и дополнительно увеличивает продолжительность межоперационного периода за счет снижения адгезии ПАВ на трубах. Объем раствора ПАВ, вводимого в скважину эа одну закачку, зависит

4 4 от глубины скважины, диаметров эксплуатационной колонны и лифтовых труб и вязкости раствора ПАВ. По опытным данным для скважин глубиной

2000-2500 м он составляет около

0,1 м . Этому же значению равен объем технической воды для продавки раствора ПАВ вязкостью 200 ° 10 м /с.

Регулирование потребной концентрации ПАВ в жидкости, удаляемой из скважины, осуществляют подбором соответствующей вязкости раствора

ПАВ вводимого в затрубное простванВ

4 Ф ство скважины: вязкостью 200 10 м /с обладают товарные растворы превоцел6 ла, а вязкость 50 i 10 м /с имеют водные растворы превоцелла-концентрации 34Х. В процессе эксплуатации скважины периодически отбирают пробы .жидкости, извлекаемой иэ скважины, и определяют содержание в них ПАВ.

При уменьшении расходной концентрации ПАВ до значения 0,9 критической концентрации мицеллообразования производят повторную закачку ПАВ в скважину.

В таблице приведены результаты сравнительных испытаний предлагае" мого способа и известного, проведенные на скважинах Битковского газоконденсатного месторождения глубиной

2000-2500 м.

Как видно из приведенных в таблице данных, продолжительность межопе" рационного периода в заявленном способе выше, чем в прототипе.

Преимуществами предлагаемого способа являются (по результатам 22 опытных обработок 6 скважин Битковского месторождения): увеличение пе.риода между закачками ПАВ (в среднем в 7,8 раза); .уменьшение количества периодических закачек ПАВ в течение года; уменьшение времени использования передвижных средств для закачки ПАВ в скважины в течение года; снижение затрат на обработки скважин в течение года (в среднем в

4,65 раза).

772294

Период времени, в течение котоОбъем технической

Вязкость важи ну одну

У качку,м

Заявленный способ

Прототип

Техред М. Ходанич

Корректор Т.Малец

Редактор Л,Письман

Заказ 4976 Тираж 514 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Технология удаления жидкости с забоя газовой скважины раствора

ПАВ, вво димого в скважину

10 м /с

20 ъем ðàвора

В,вводиго в

0,1

0,14

0,1

0 05

0,1

0,04

0,05 воды, используемой для продавки раствора ПАВ з с скважину,м

0,1

0,06

0,06

0,015

О,!

0,02

0,025 рого расходная концентрация

ПАВ в извлекаемой из скважины жидкости была выше 0,9 ккм/сут.

44

34

10
