Трансформатор лазерного луча кольцевого сечения

Трансформатор лазерного луча кольцевого сечения

Иллюстрации

Показать все

Реферат



ТРАНСФОРМАТОР ЛАЗЕРНОГО ЛУЧА КОЛЬЦЕВОГО СЕЧЕНИЯ, содержащий конический отражатель, отличающийся тем, что, с целью обеспечения плавной регулировки диаметра лазерного пучка, конический отражатель снабжен средством для перемещения вдоль оси, выполнен с внешней отражающей поверхностью и расположен соосно с отражателем в виде усеченного конуса с внутренней отражающей поверхностью, при этом угол при вершине обеих конических поверхностей равен 90°. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

092 (22) ЗШG01J104

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPbfAO

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМЪ СВИДИТЕЛЬСЗ ВУ (21) 2711690!18-25 (22) 09.01.79 (46) 15.07.84. Бюл. 9 26 (72) Ю.Е.Польский и Ю.М.Хохлов (71) Казанский ордена Трудового

Красного Знамени авиационный институт им.А.Н.Туполева, (53) 535 ° 242(088.8) (56) М. Борн, Э.Вольф. Основы оптики.

"Наука", N., 1970, с. 272.

2. Патент США У 3909744, кл. 331945, опублик. 1975. (54) (57) ТРАНСФОРМАТОР ЛАЗЕРНОГО

ЛУЧА КОЛЬЦЕВОГО СЕЧЕНИЯ, содержащий конический отражатель, о т л и ч а юшийся тем, что, с целью обеспечения плавной регулировки диаметра лазерного пучка, конический отражатель снабжен средством для перемещения вдоль оси, выполнен с внешней отражающей поверхностью и расположен соосно с отражателем в виде усеченного конуса с внутренней отражающей поверхностью, при этом угол при вершине обеих конических поверхносо тей равен 90

Сравнительные испытания данного трансформатора показали, что он обладает преимуществами перед известным, так как содержит только отражающие элементы и позволяет без замены элементов плавно регулировать диаметр лазерного пучка кольцевого сечения.

Редактор О. Юркова Техред А.Ач Корректор О.Тимор т

Тираж 823

Заказ 5483

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и. открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 77235

Изобретение относится к устройствам для измерения диаметра пучка света и может быть использовано в фотометрических измерениях и в лазерных технологических установках. 5

Известно устройство для трансформации размеров параллельного светового пучка, состоящее из нескольких линз-телескоп Галлилея (1) .

Телеском Галлилея предназначен 10 для работы с пучками, имеющими плоский волновой фронт. Излучение же большинства мощных лазеров дает пучки с асферическим волновым фронтом.

Для таких пучков телескоп Галлилея мало пригоден из-за больших аберраций е

Наиболее близким по технической сущности к предлагаемому устройству является устройство (2), содержащее конический отражатель, который выполнен из прозрачного материала, а на основание конуса нанесено отражающее покрытие. Соотношение диаметров входного и выходного пучков в таком устройстве постоянно и определяется геометрическими размерами конического отражателя и оптическими свойствами материала, из которого он изготовлен. Недостатком устройства является то, что для изменения размеров выходного луча необходимо применение сменных конусных отражател4И.

Целью изобретения является обеспечение плавной регулировки диаметра лазерного пучка.

Укаэанная цель достигается тем, что конический отражатель снабжен средством для перемещения вдоль оси, выполнен с внешней отражающей поверхностью и расположен соосно с отражателем в виде усеченного .конуса и с внутренней отражающей поверхностью, при этом угол при вершине обеих конических поверхностей равен 90 о

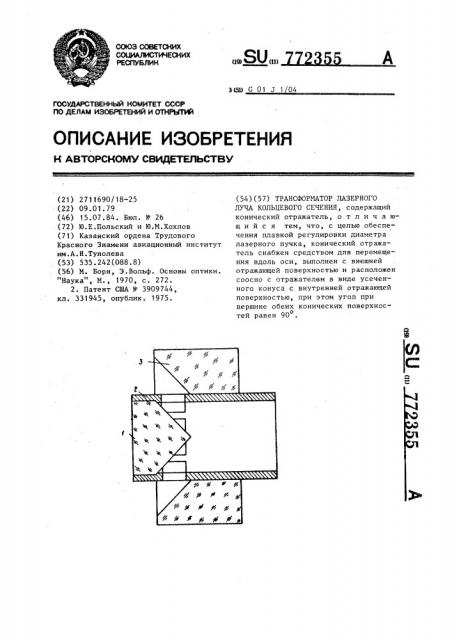

На чертеже представлена конструкция трансформатора, содержащая конус 1 с внешней отражающей поверхностью, оправу 2, отражатель в виде усеченного конуса 3.

Работает трансформатор лазерного луча кольцевого сечения следующим образом: кольцевой лазерный луч отражается от поверхности конуса 3, проходит через отверстия в оправе 2 и, отразившись от конической поверх-, ности 1, выходит пучком, параллельным оси и прежнему направлению. После прохождения трансформатора диаметр пучка уменьшается. Регулировка диаметра выходящего пучка осуществляется путем перемещения оправы 2 с конусом

1 относительно неподвижной поверхности конуса 3.
