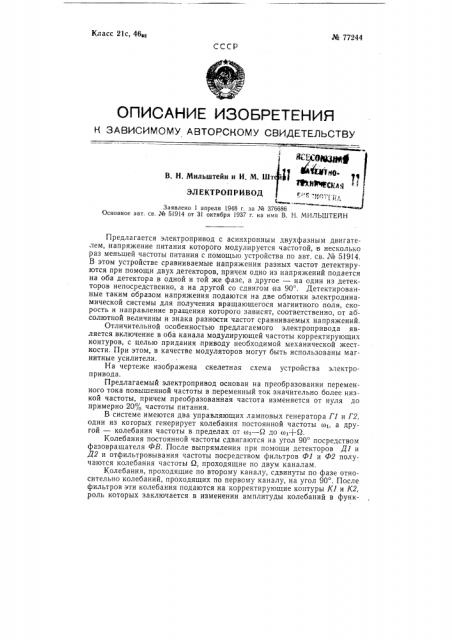

Класс 21с, 46ря

М 77244

СССР

OllHCAHHE H3O6PETEHVIR

H ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

В. Н. Мильштейн и И. М. Шт

ЭЛ ЕКТРОПР И ВОД

Р, y ф

1 ймтдф. °

Ol>lVtCr q tl, Г 1 с ип:. .-. с

Заявлено 1 апреля 1948 г. за № 376686

Основное авт. св. № 51914 от 31 октября 1937 г. на имя В. Н. МИЛЬШТЕЙН

Предлагается электропривод с асинхронным двухфазным двигателем, напряжение питания которого модулируется частотой, iB несколько раз меньшей частоты питания с помощью устройства по авт. св. М 51914.

В этом устройстве сравниваемые напряжения разных частот детектируются при помощи двух детекторов, причем одно из напряжений подается на оба детектора в одной и той же фазе, а другое — на один из детекторов непосредственно, а на другой со сдвигом на 90 . Детектированные таким образом напряжения подаются на две обмотки электродинамической системы для получения вращающегося магнитного поля, скорость и направление вращения которого зависят, соответственно, от абсолютной величины и знака разности частот сравниваемых напряжений.

Отличительной особенностью предлагаемого электропривода является включение в оба канала модулирующей частоты корректирующих контуров, с целью придания .приводу необходимой механической жесткости. При этом, в качестве модуляторов могут быть использованы магнитные усилители.

На чертеже изображена скелетная схема устройства электропривода.

Предлагаемый электропривод основан на преобразовании переменного тока повышенной частоты в переменный ток значительно более низкой частоты, причем преобразованная частота изменяется от нуля до примерно 20о7, частоты питания.

В системе имеются два управляющих ламповых генератора Г1 и 12, один из когорых генерирует колебания постоянной частоты сов а другой — колебания частоты в.пределах от о — 0 до о +У.

Колебания постоянной частоты сдвигаются на угол 90 посредством фазовращателя ФВ, После выпрямления при помощи детекторов Д1 и

Д2 и отфильтровывания частоты посредством фильтров Ф1 и Ф2 получаются колебания частоты 0, проходящие по двум каналам, Колебания, проходящие по второму каналу, сдвинуты по фазе относительно колебаний, проходящих по первому каналу, на угол 90 . После фильтров эти колебания подаются на корректирующие контуры К1 и К2, роль которых заключается в изменении амплитуды колебаний в функ№ 77244 ции частоты по закону, определяемому требующимися от электропривода механическими характеристиками.

После корректирующих контуров, колебания частоты и попадают на усилители У1 и У2 и после выхода с усилителей — на мощные модуляторы Ml и М2 (например, по типу магнитных усилителей), в которых напряжение частоты сети о модулируется частотой Q.

После выпрямления посредством фазочувствительных выпрямителей

ФУВ1 и ФУВ2 на двухфазный, бесколлекторный двигатель Д подаются мощные колебания частоты Q.

Таким образом, скорость вращения двигателя будет пропорциональна частоте Р. В качестве бесколлекторного двигателя может применяться или асинхронный двигатель с короткозамкнутым ротором, или синхронный двигатель с постоянными магнитами и с короткозамкнутой демпфер. нойфпеткрй. Предмет изобретения

Ф

1. Электропривод с асинхронным двухфазным двигателем, напряжение питания которого модулируется частотой, в несколько раз меньшей частоты питания с последующей демодуляцией и скорость которого регулируется путем изменения модулирующей частоты устройством по авт. св. № 51914, отличающийся тем, что, с целью придания приводу необходимой механической характеристики, в оба канала модулирующей частоты включены корректирующие контуры (например, типа электрических фильтров).

2. В приводе по п. 1 — применение в качестве модуляторов магнитных усилителей.

Л": 77244

Объем 0,26 изд. л.

Цена 5 коп.

Подп. к печ. 5/I — 62 г. Формат бум. 70;к,108 /i

Зак. 3218% Тираж 220

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Типография, пр. Сапунова, 2.

Редактор О. Д. Ус Техред А. А. Камышникова К-рректор С. l0. Цверина
