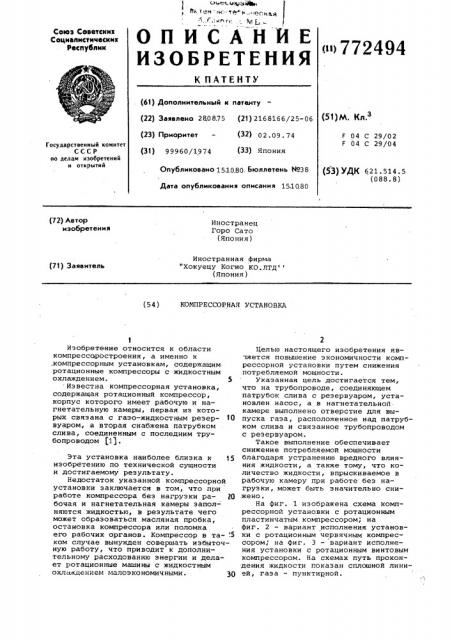

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советскиз
Социалистических
Республик
<111 772494
К ПАТЕНТУ (61) Дополнительный к патаиту (22) Заявлено 2808.75 (21) 2168166/25-06 (51) M Cл
3 (23) Приоритет — (32) 02.09. 74 (31) 99960/19 74 (ЗЗ) Япония
04 С 29/02
F 04 С 29/04
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 621. 514. 5 (088. 8) Опубликовано 1510.80. Бюллетень No38
Дата опубликования описания 1510,80
Иностранец
Горо Сато (Япония) (72) Автор изобретения
Иностранная фирма нХокуецу Когио КО.ЛТд (Япония) (71) Заявитель (54) KONIIPECCOPHAH УСТАНОВКА!
Изобретение относится к области компрессвростроения, а именно к .компрессорным установкам, содержащим ротационные компрессоры с жидкостным охлаждением. 5
Известна компрессорная установка, содержащая ротационный компрессор, корпус которого имеет рабочую и нагнетательную камеры, первая из которых связана с газо-жидкостным резер- !О вуаром, а вторая снабжена патрубком слива, соединенным с последним трубопроводом f1).
Эта установка наиболее близка к 15 изобрЕтению по технической сущности и достигаемому результату.
Недостаток указанной компрессорной установки заключается в том, что при работе компрессора без нагрузки ра- 20 бочая и нагнетательная камеры заполняются жидкостью, в результате чего может образоваться масляная пробка, остановка компрессора или поломка
его рабочих органов. Компрессор в та- .5 ком случае вынужден совершать избыточную работу, что приводит к дополнительному расходованию энергии и делает ротационные машины с жидкостным охлаждением малоэкономичными. 30
Целью настоящего изобретения яв.ляется повышение экономичности компрессорной установки путем снижения потребляемой мощности.
Указанная цель достигается тем, что на трубопроводе, соединяющем патрубок слива с резервуаром, установлен насос, а в нагнетательной камере выполнено отверстие для выпуска газа, расположенное над патрубком слива и связанное трубопроводом с резервуаром.
Такое выполнение обеспечивает снижение потребляемой мощности благодаря устранению вредного влияния жидкости, а также тому, что количество жидкости, впрыскиваемое в рабочую камеру при работе без нагрузки, может быть значительно снижено.
На фиг. 1 изображена схема компрессорной установки с ротационным пластинчатым компрессором, на фиг. 2 — вариант исполнения установки с ротационным червячным компрессором, на фиг. 3 — вариант исполнения установки с ротационным винтовым компрессором. На схемах путь прохождения жидкости показан сплошной линией, газа — пунктирной.
772494
Компрессорная установка содержит ротационный компрессор 1, корпус которого имеет рабочую 2 и нагнетательную 3 камеры, первая из которых связана с газо-жидкостным резервуаром 4, а вторая снабжена патрубком 5 слива, соединенным с последним трубопроводом 6, на котором установлен насос 7 для принудительной подачи жидкости в резервуар 4. В нагнетательной камере
3 выполнено отверстие 8 для выпуска газа, расположенное над патрубком
5 слива и связанное дополнительным ra зовым трубопроводом 9 с резервуаром 4.
При работе установки всасываемый гаэ сжимается в рабочей камере 2, перемешивается с жидкостью, подавае- 15 мой в последнюю для охлаждения,, уплотнения и смазки, после чего газожидкостная смесь поступает в нагнетательную камеру 3, где происходит отделение газа от жидкости. В нагне- 2О тательной камере 3 выполнено отверстие 8 для выпуска газа, располо>хенное над патрубком 5 слива жидкости и связанное трубопроводом 9 с резервуаром 4. Газ, освобожденный от большей части жидкости в нагнетательной камере 3, поступает в резервуар 4, очищается от мелких частиц жидкости и поступает к потребителю. Жидкость с помощью насоса 7 непрерывно подается в резервуар 4, откуда после охлаждения вновь поступает в рабочую камеру 2 компрессора 1.
Выполнение в нагнетательной камеРе отвеРстия для газа, связанного 35 трубопроводом с резервуаром, обеспечивает движение газа и жидкости по раздельным трубопроводам с меньшим сопротивлением во время режимов подачи и слива жидкости, а наличие насоса на трубопроводе, соединяющем пат- 40 рубок слива с резервуаром, позволяет снизить обратное давление и потребляемую мощность компрессора и предотвратить образование масляных пробок, ведущих к поломке машины.
Благодаря такому усовершенствованию нагнетательной камеры, применению дополнительного трубопровода для газа, а также принудительной подачи жидкости в резервуар с помощью насоса, потребляемая мощность при работе компрессора без нагрузки может быть снижена до 18% мощности, потребляемой при полной нагрузке, вместо 60% для ротационного компрессора с жидкостным охлаждением обычно,го типа, и тем самым повышена экономичность всей компрессорной установки.
Формула изобретения
Компрессорная установка, содержащая ротационный компрессор, корпус которого имеет рабочую и нагнетательную камеры, первая из которых связана с газо-жидкостным резервуаром, а вторая снабжена патрубком слива, соединенным с последним трубопроводом, отличающаяся тем, что, с целью повышения экономичности путем снижения потребляемой мощности, на трубопроводе, соединяющем патрубок слива с резервуаром, установлен насос, а в нагнетательной камере выполнено отверстие для выпуска газа, расположенное над патрубком слива и связанное трубопроводом с резер—
Ууаром.
Источники информации, принятые во внимание при экспертизе
1. Патент США Р 3260444, кл. 417-228, 1967.
