Реферат

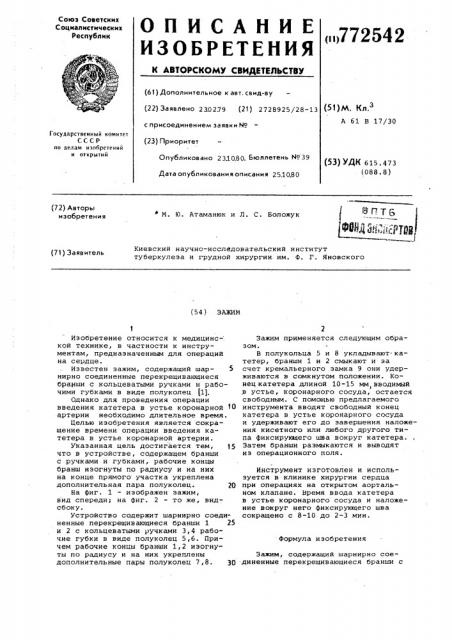

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >772542 (61) Дополнительное к авт. саид-ву (51) М. Кл.з

A 61 В 17/30 (22) Заявлено 230279 (21) 2728925/28-13 с присоединением заявки М (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 23.108О. Бюллетень М939 (53) УДК 615.473 (088.8) Дата опубликования описания 251080 (72) Авторы изобретения f. т Б (ФЩ 3g;,, - „рр М. Ю. Атаманюк и Л. С. Воложук

Киевский научно-исследовательский институт туберкулеза и грудной хирургии им. Ф. Г. Яновского (71) Заявитель (54 ) ЗАЖИМ Формула изобретения

Изобретение относится к медицинс- . кой технике, в частности к инструментам, предназначенным для операций на сердце.

Известен зажим, содержащий шарнирно соединенные перекрещивающиеся бранши с кольцеватыми ручками и рабочими губками в виде полуколец (1).

Однако для проведения операции введения катетера в устье коронарной 10 артерии необходимо длительное время.

Целью изобретения является сокращение времени операции введения катетера в устье коронарной артерии.

Указанная цель достигается тем, 15 что в устройстве, содержащем бранши с ручками и губками, рабочие концы бранш изогнуты по радиусу и на них на конце прямого участка укреплена дополнительная пара полуколец. 20

На фиг. 1 — изображен зажим, вид спереди; на фиг. 2 — то же, видсбоку.

Устройство содержит шарнирно соединенные перекрещивающиеся бранши 1 25 и 2 с кольцеватыми ручками 3,4 рабочие губки в виде полуколец 5,6. Причем рабочие концы бранши 1,2 изогнуты по радиусу и на них укреплены дополнительные пары полуколец 7,8. 30

Зажим применяется следующим образом.

В полукольца 5 и 8 укладывают катетер, бранши 1 и 2 смыкают и эа счет кремальерного замка 9 они удерживаются в сомкнутом положении. Конец катетера длиной 10-15 мм вводимый

У в устье, коронарного сосуда, остается свободным. С помощью предлагаемого инструмента вводят свободный конец катетера в устье коронарного сосуда и удерживают его до завершения наложения кисетного или любого другого типа фиксирующего шва вокруг катетера.

Затем бранши размыкаются и выводят из операционного поля.

Инструмент изготовлен и используется в клинике хирургии сердца при операциях на открытом аортальном клапане. Время ввода катетера в устье коронарного сосуда и наложение вокруг него фиксирующего шва сокращено с 8-10 до 2-3 мин.

Зажим, содержащий шарнирно соединенные перекрещивающиеся бранши с

772542

Фиг. 2

Составитель В. Остапчук

Редактор O. Колесникова Техред Н. Бабурка Корректор Н. Григорук

Эаказ 6771/2 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, . Москва, Ж-35, Раушская наб., д, 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная,4 кольцеватыми ручками и рабочими губками в виде полуколец, о т л и ч а юшийся тем, что, с целью сокращения времени операции введения катетера в устье коронарной артерии, рабочие концы бранш изогнуты по радиусу и на них на конце прямого участия укреплена дополнительная пара полуколец.

Источники информации, принятые во внимание при экспертизе

1. Каталог фирмы Чitte Jnstrumente sind Heifer des Arztes, ФРГ, 1968 с . 30.
