Устройство для страховки передвигающегося по лестнице человека

Устройство для страховки передвигающегося по лестнице человека

Иллюстрации

Показать все

Реферат



L е .блиоте..е,т r .;

Союз Советскик

Социалистическик

Республик

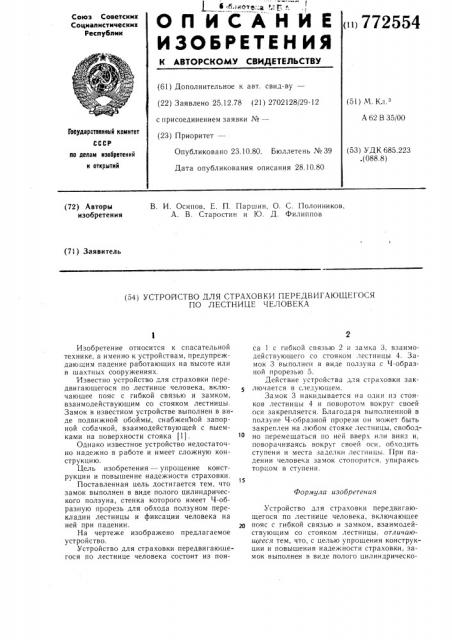

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

<>i)772554

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.12.78 (21) 2702128/29-!2 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з

А 62 В 35/00

Гоеударстеенный комитет (53) УДК 685.223 .(088.8) Опубликовано 23.10.80. Бюллетень № 39

Дата опубликования описания 28.10.80 по делам нзабретеннй н открытнй (72) Авторы изобретения

В. И. Осипов, E. П. Паршин, О. С. Полонников.

А. В. Старостин и Ю. Д. Филиппов (71) Зэ.явитель (54) УСТРОЛСТВО ДЛЯ СТРАХОВКИ ПЕРЕДВИГАЮ1ЦЕГОСЯ

ПО ЛЕСТНИЦЕ ЧЕЛОВЕКА

Формула изобретения

Изобретение относится к спасательной технике, а именно к устройствам, предупреждающим падение работающих на высоте или в шахтных сооружениях. Известно устройство для страховки передвигающегося по лестнице человека, включающее пояс с гибкой связью и замком, взаимодействующим со стояком лестницы.

Замок в известном устройстве выполнен в виде подвижной обоймы, снабженной запорной собачкой, взаимодействующей с выемками на поверхности стояка !1).

Однако известное устройство недостаточно надежно в работе и имеет сложную констр у кци ю.

Цель изобретения — упрощение конструкции и повышение надежности страховки.

Поставленная цель достигается тем, что замок выполнен в виде полого цилиндрического ползуна, стенка которого имеет Ч-образную прорезь для обхода ползуном перекладин лестницы и фиксации человека на ней при падении.

На чертеже изображено предлагаемое устройство.

Устройство для страховки передвигающегося по лестнице человека состоит из пояса с гибкой связью 2 и замка 3, взаимодействующего со стояком лестницы 4. Замок 3 выполнен в виде ползуна с Ч-образной прорезью 5.

Действие устройства для cTpdxoBKH заключается в следуюгцем.

Замок 3 накидывается на один из стояков лестницы 4 и поворотом вокруг своей оси закрепляется. Благодаря выполненной в ползуне Ч-образной прорези он может быть закреплен на любом стояке лестницы, свободно перемещаться по ней вверх или вниз и. поворачиваясь вокруг своей оси, обходить ступени и места заделки лестницы. Г1ри падении человека замок стопорится, упираясь торцом в ступени.

Устройство для страховки передвигающегося по лестнице человека, включающее

2о пояс с гибкой связью и замком, взаимодействующим со стояком лестницы, отличаюи!ееся тем, что, с целью упрощения конструкции и повышения надежности страховки, замок выполнен в виде полого цилиндрическоз го ползуна, стенка которого имеет Ч-образну1о прорезь для обхода ползуном перекладин лестницы и фиксации человека на ней при падении.

772554

Источники информации, принятые во внимание при экспертизе

1. Патент США Мв 3523591, кл. Е 06 С 7/18, 1970.

Редактор М. Келемеш

Заказ 6773/3

Составитель Е. Паршин

Текред К. Шуфрич Корректор Г. Назарова

Тираж 453 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
