Реферат

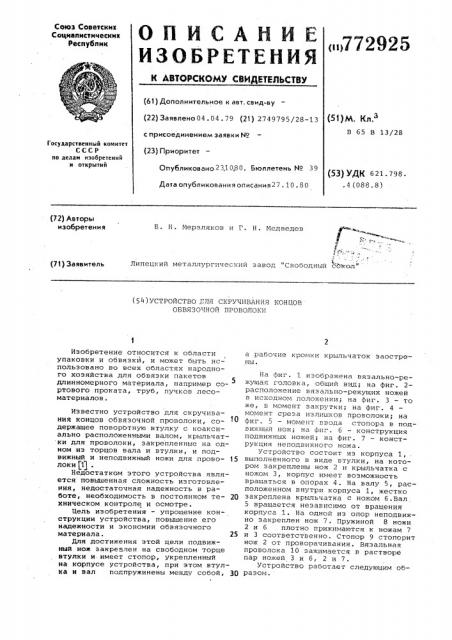

Союз Советскик

Социалистических

Реслублик (61) Дополнительное к авт, свид-еу (22) Заявлено04.04.79 (21) 2749795/28-13 с присоединением заявки М (23) Приоритет

Опубликовано 23,1080. Бюллетень Мо 39 (51)М. Кл.

В 65 В 13/28

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.798..4 (088.8) Дата опубликования описания 27. 10. 80 (72) Авторы изобретения

Б. Н. Мерзляков и Г. Н. Медведев

- ад

Г ь

i ъ.

Липецкий металлургический завод "Свободный сокол™м (71) Заявитель (54)УСТРОЙСТВО БПЯ СКРУЧИВ НViH КОНЦОВ

ОБВЯ30чнОЙ пРОВОлОки

Изобретение относится к области упаковки и обвязки, и может быть использовано во всех областях народного хозяйства для обвязки пакетов длинномерного материала, например сортового проката, труб, пучков лесоматериалов.

Известно устройство для скручивания концов обвязочной проволоки, содержащее поворЬтную втулку с коаксиально расположенными валом, крыльчатки для проволоки, закрепленные на одном из торцов вала и втулки, и подвижный и неподвижный ножи для прово- 15 локи j1) .

Недостатком этого устройства является повышенная сложность изготовленйя, недостаточная надежность в работе, необходимость в постоянном те- 2р хническом контроле и осмотре.

Цель изобретения — упрощение конструкции устройства, повышение его надежности и экономии обвязочного материала. 25

Для достижения этой цели подвижный нож закревлен на свободном торце втулки и имеет стопор, укрепленный на корпусе устройства, при этом втулка и вал подпружинены между собой, а рабочие кромки крыльчаток заострены.

На фиг. 1 изображена вязально-режущая головка, общий вид; на фиг. 2расположение вязально-режущих ножей в исходном положении; на фиг. 3 — то же, в момент закрутки; на фиг. 4 момент среза излишков проволоки; на фиг. 5 — момент ввода стопора в подвижный нож; на фиг. б — конструкция подвижных ножей; на фиг. 7 — конструкция неподвижного ножа.

Устройство состоит из корпуса 1, выполненного в виде втулки, на котором закреплены нож 2 и крыльчатка с ножом 3, корпус имеет возможность вращаться в опорах 4. На валу 5, расположенном внутри корпуса 1, жестко закреплена крыльчатка с ножом 6.Вал

5 вращается независимо от вращения корпуса 1. На одной из опор неподвижно закреплен нож 7. Пружиной 8 ножи

2 и б плотно прижимаются к ножам 7 и 3 соответственно. Стопор 9 стопорит нож 2 от проворачивания. Вязальная проволока 10 зажимается в растворе пар ножей 3 и б, 2 и 7.

Устройство работает следующим образом.

772925

10

Проволоку из бунта пропускают в растворы пар ножей 2 и 7, 3 и 6, специальным механизмом охватывают сформированный пакет и конец ее вводится в нижний раствор ножей 3 и 6. После передачи крутящего момента на вал 5 через проволоку, защемленную в ножах 3 и 6 крыльчаток,. крутящий момент передается на корпус 1, который, вращаясь, вращает и нож 2, при этом проволока обрезается от бунта ножами 2 и 7. Это происходит вследствие того, что в ножи 3 и 6 заложено два конца проволоки > а в ножи 2 и 7 один. В процессе среза проволоки в ножах 2 и 7 ножи 3 и 6 защемляют проволоку с образованием вмятин, которые способствуют лучщему зажиму, препятствуя проскальзыванию проволоки в ножах 3 и 6 при скрутке. После закрутки проволоки нож 2 стопорят от-проворачивания стопором 9. Вращение корпуса 1 и ножа 2 прекращается, а вал 5 с жестко закрепленным на нем ножом

6 продолжает вращаться, вследствие чего срезаются концы проволоки, оставшейся после закрутки. Далее цикл повторяется.

Изобретение позволяет упростить конструкцию устройства по сравнению с известными.

Формула изобретения

Устройство для скручивания концов обвяэочной проволоки, содержащее поворотную втулку с коаксиально расположенным валом, крыльчатки для проволоки, закрепленные на одном из торцов вала и втулки, и.подвижный и неподвижный ножи для проволоки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, подвижный

15 нож закреплен на свободном торце втулки и имеет стопор, укрепленный на корпусе устройства, при этом втулка и вал подпружинены между собой, а рабочие кромки крыльчаток заострены.

Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР

Р 128784, кл. В 65 В 13/28, 1958.

772925

<пиг. Ф

Щг,5

ДЪг. Ю

Риг. 7
