Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат

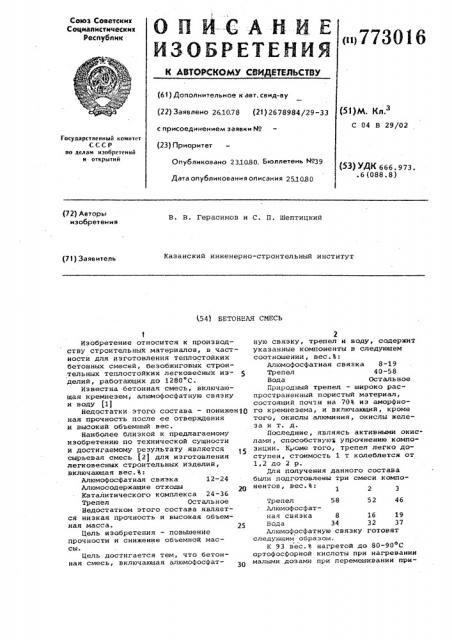

Оц ЛАТАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<и1773016 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.1078 (2t) 2678984/29-33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 231080. Бноллетень ЙР39

Дата опубликования описания 2510.80 (54)м. кл.з

С 04 В 29/02

Государственный комитет

СССР по делам изобретений и открытий (5Ç) УДК ббб. 973, ° 6(088 8) (72) Авторы изобретения

В. В. Герасимов и С. П. Шептицкий

Казанский инженерно-строительный институт (71) Заявитель 54} БетОннАя смесь

52 46

Изобретение относится к производству строительных материалов, в частности для изготовления теплостойких бетонных смесей, безобжиговых строи,тельных теплостойких легковесных иэделий, работающих до 1280 С.

Известна -бетонная смесь, включающая кремнезем, алюмофосфатную связку и воду (1)

Недостатки этого состава — понижен )(} ная прочность после ее отверждения и высокий объемный вес.

Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому результату является сырьевая смесь (2) для изготовления легковесных строительных иэделий, включающая вес.Ъ:

Алюмофосфатная связка 12-24

Алюмосодержащие отходы 20

Каталитического комплекса 24-36

Трепел Остальное

Недостатком этого состава является низкая прочность и высокая объемная масса. 25

Цель изобретения — повышение прочности и снижение объемной массы.

Цель достигается тем, что бетонная смесь, включающая алюмофосфатную связку, трепел и воду, содержит указанные компоненты в следующем соотношении, вес.З:

Алюмофосфатная связка 8-19

Трепел 40-58

Вода Остальное

Природный трепел — широко распространенный пористый материал, состоящий почти на 70% иэ аморфного кремнезема, и включающий, кроме того, окислы алюминия, окислы железа и т. д.

Последние, являясь активными окислами, способствуют упрочнению композиции. Кроме того, трепел легко доступен, стоимость 1 т колеблется от

1,2 до 2 р. для получения данного состава были подготовлены три смеси компонентов, вес.Ъ:

2 3

Трепел 58

Алюмофосфатная связка 8 16 19

Вода 34 32 37

Ллюмофосфатную связку готовят следу;ощим образом, К 93 вес.Ъ нагретой до 80-90 С ортофосфорной кислоты при нагревании малыми дозами при леремешивании при773016 в виде кубиков с размерами 2х2х2см и 5х5х5 см.

После формования образцы сушат в течение 48 ч на воздухе а затем при

80 С в сушильном шкафу в течение 2 ч, и далее подвергают термообработке при 4000C в течение 45 мин.

Образцы испытывают на прочность при сжатии, определяют водопоглощение, вычисляют объемную массу.

Результаты испытаний приведены s таблице. чность при тии после опоглощения кг см

50-бб

55-70

60-89

0,75

160-200

140-210

270"350

0,73

0,72

Известный р ные компоненты в следующем соотношении„ вес.В:

Алюмофосфатная связка

Треп ел

Вода

8-19

40-58

Остальное

36

Нсточники информации, принятые во внимание при экспертизе

1, Голынко-Вольфсон С. -Л. и др.

Химические основы технологии и при менения фосфатиых связок и покрытий ", N. "Химин", 1968, с. 158.

2. Авторское свидетельство СССР по заявке 9 2652165/29-33, тС 04 В 29/02 1978 формула изобретения

Составитель О. Моторина

Корректор Г. Решетник

Редактор С. Патрушеъа Техред Н.Граб

Заказ 7421 28 Тираж б71 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, E-35, Раушская наб., д. 4/5

Филиал ННН "Патент, г. укгогое, тн. Проектная,4 бавляют 7 вес. Ъ гидроокиси алюминия.

После растворения в ортофосфорной кислоте гидроокиси алюминия связка готова к употреблению

Для получения бетонной смеси алюмофосфатную связку растворяют в воде, а затем вводят в трепел при интенсивном перемешивании и растирании в ступке.

После прекращения реакции композицию еще раэ растирают, а затем укладывают в формы. Образцы получают

При дальнейшем увеличении или уменьшении соотношения алюмофосфатная связка: трепел в бетонной смеси происходит ухудшение физико-механи ческих свойств композиции. Температура деформации под нагрузкой 1280"С.

Бетонная смесь, включающая алюмофосфатнуп связку, трепел и воду, о тл и ч а ю щ а я с я тем, что, с целью повышения прочности и снижения объемной массы, она содержит указан200-300

210-350

320-400

121-15
